ABB TZIDC-200 Inbetriebnahmeanleitung Seite 14

Montage
Vorgehensweise:

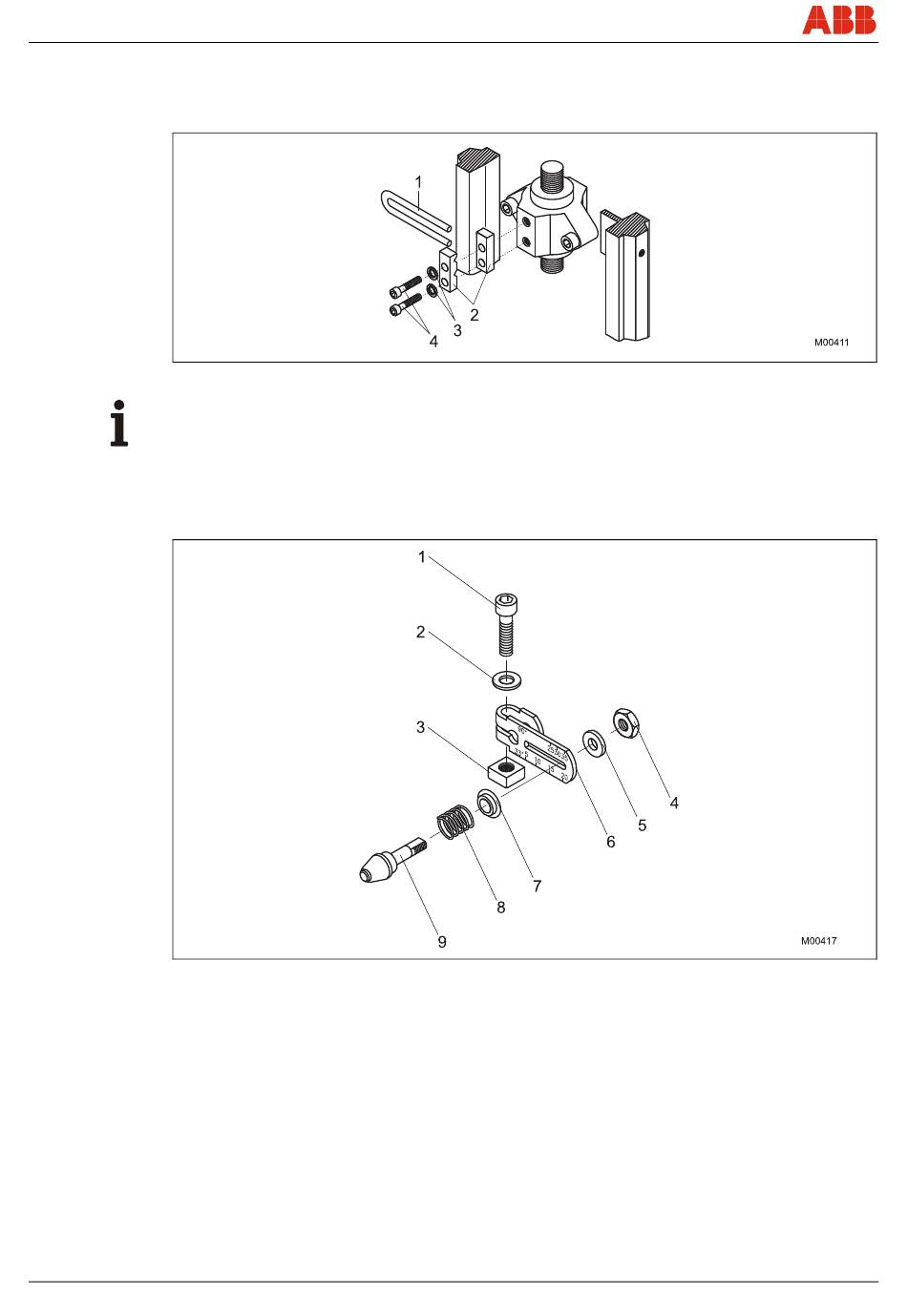

1. Bügel an Stellantrieb anbauen
Abb. 5
Wichtig
Schrauben handfest anziehen!
• Bügel (1) und Profilstücke (2) mit Schrauben (4) und Federringen (3) an der Spindel des
Antriebs befestigen.
2. Hebel zusammenbauen (falls nicht vormontiert)
Abb. 6
• Feder (8) auf Bolzen mit Konusrolle (9) aufstecken
• Kunststoffscheibe (7) auf Bolzen aufstecken und damit Feder zusammendrücken
• Bolzen bei zusammengedrückter Feder durch das Langloch im Hebel (6) führen und in
gewünschter Position mit Scheibe (5) und Mutter (4) am Hebel befestigen. Die Skala auf
dem Hebel gibt dabei den Anlenkpunkt für den Hubbereich an
• Scheibe (2) auf Schraube (1) aufstecken. Schraube in Hebel einführen und mit Mutter (3)
kontern
12 - DE TZIDC-200, TZIDC-210, TZIDC-220 CI/TZIDC-200/210/220-DE
