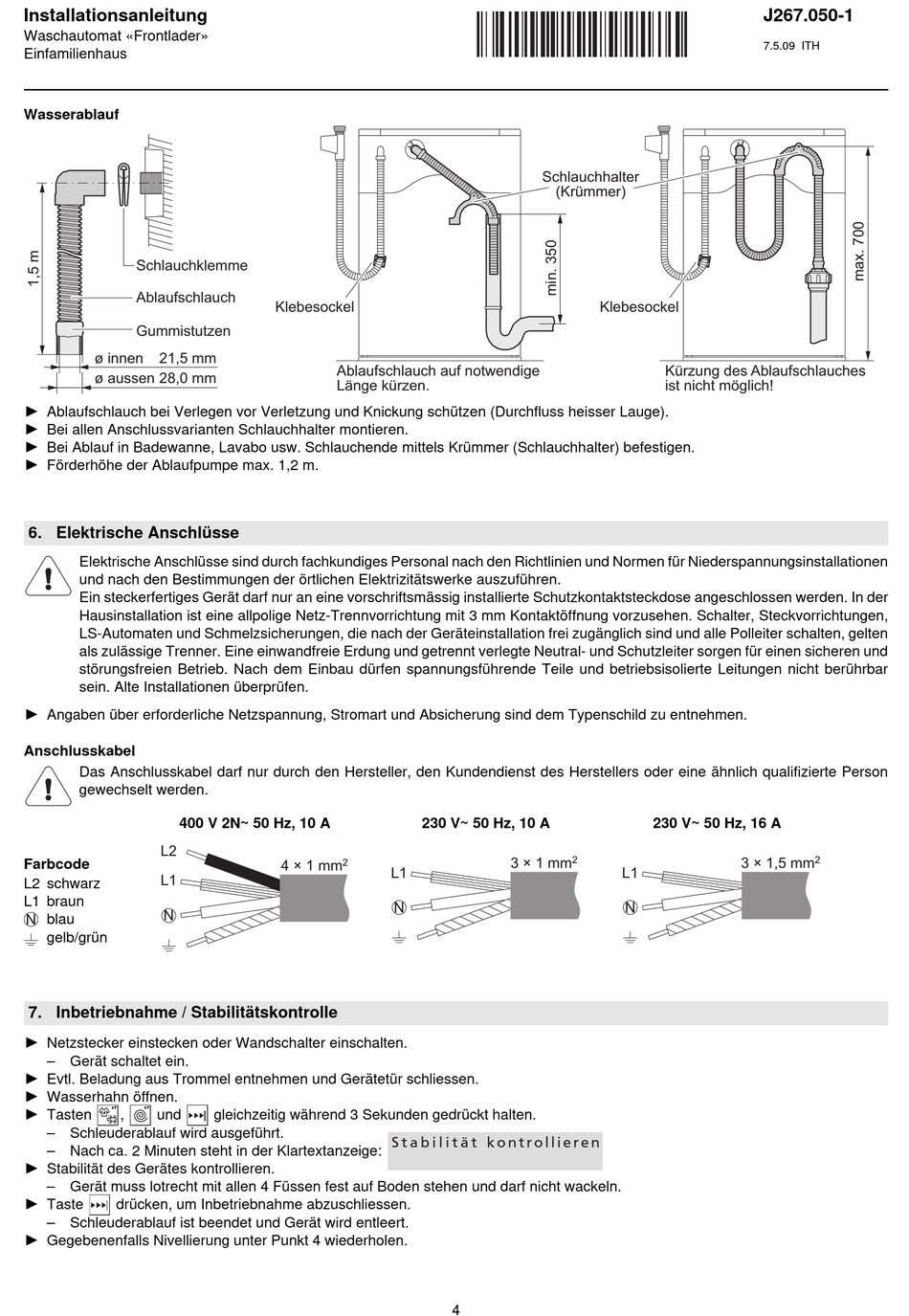

V-ZUG Frontlader 267 Installationsanleitung Seite 4

Installationsanleitung
Waschautomat «Frontlader»
Einfamilienhaus
Wasserablauf
Schlauchklemme
Ablaufschlauch
Gummistutzen
ø innen 21,5 mm
ø aussen 28,0 mm
A
Ablaufschlauch bei Verlegen vor Verletzung und Knickung schützen (Durchfluss heisser Lauge).
A
Bei allen Anschlussvarianten Schlauchhalter montieren.
A
Bei Ablauf in Badewanne, Lavabo usw. Schlauchende mittels Krümmer (Schlauchhalter) befestigen.
A
Förderhöhe der Ablaufpumpe max. 1,2 m.
6. Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsinstallationen
und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der
Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtungen,
LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter schalten, gelten
als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für einen sicheren und
störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen nicht berührbar
sein. Alte Installationen überprüfen.
A
Angaben über erforderliche Netzspannung, Stromart und Absicherung sind dem Typenschild zu entnehmen.
Anschlusskabel
Das Anschlusskabel darf nur durch den Hersteller, den Kundendienst des Herstellers oder eine ähnlich qualifizierte Person
gewechselt werden.
400 V 2N~ 50 Hz, 10 A
L2
Farbcode
L1
L2 schwarz
L1 braun
N
N blau
gelb/grün
7. Inbetriebnahme / Stabilitätskontrolle
A
Netzstecker einstecken oder Wandschalter einschalten.
– Gerät schaltet ein.
A
Evtl. Beladung aus Trommel entnehmen und Gerätetür schliessen.
A
Wasserhahn öffnen.
A
Tasten , und
– Schleuderablauf wird ausgeführt.
– Nach ca. 2 Minuten steht in der Klartextanzeige:
A
Stabilität des Gerätes kontrollieren.
– Gerät muss lotrecht mit allen 4 Füssen fest auf Boden stehen und darf nicht wackeln.
A
Taste drücken, um Inbetriebnahme abzuschliessen.
– Schleuderablauf ist beendet und Gerät wird entleert.
A
Gegebenenfalls Nivellierung unter Punkt 4 wiederholen.
Klebesockel
Ablaufschlauch auf notwendige
Länge kürzen.
2
4 × 1 mm
gleichzeitig während 3 Sekunden gedrückt halten.
Schlauchhalter
(Krümmer)
230 V~ 50 Hz, 10 A
3 × 1 mm
L1
N
S t a b i l i t ä t k o n t r o l l i e r e n
4
Klebesockel
Kürzung des Ablaufschlauches
ist nicht möglich!
230 V~ 50 Hz, 16 A
2
3 × 1,5 mm
L1
N
J267.050-1
7.5.09 ITH
