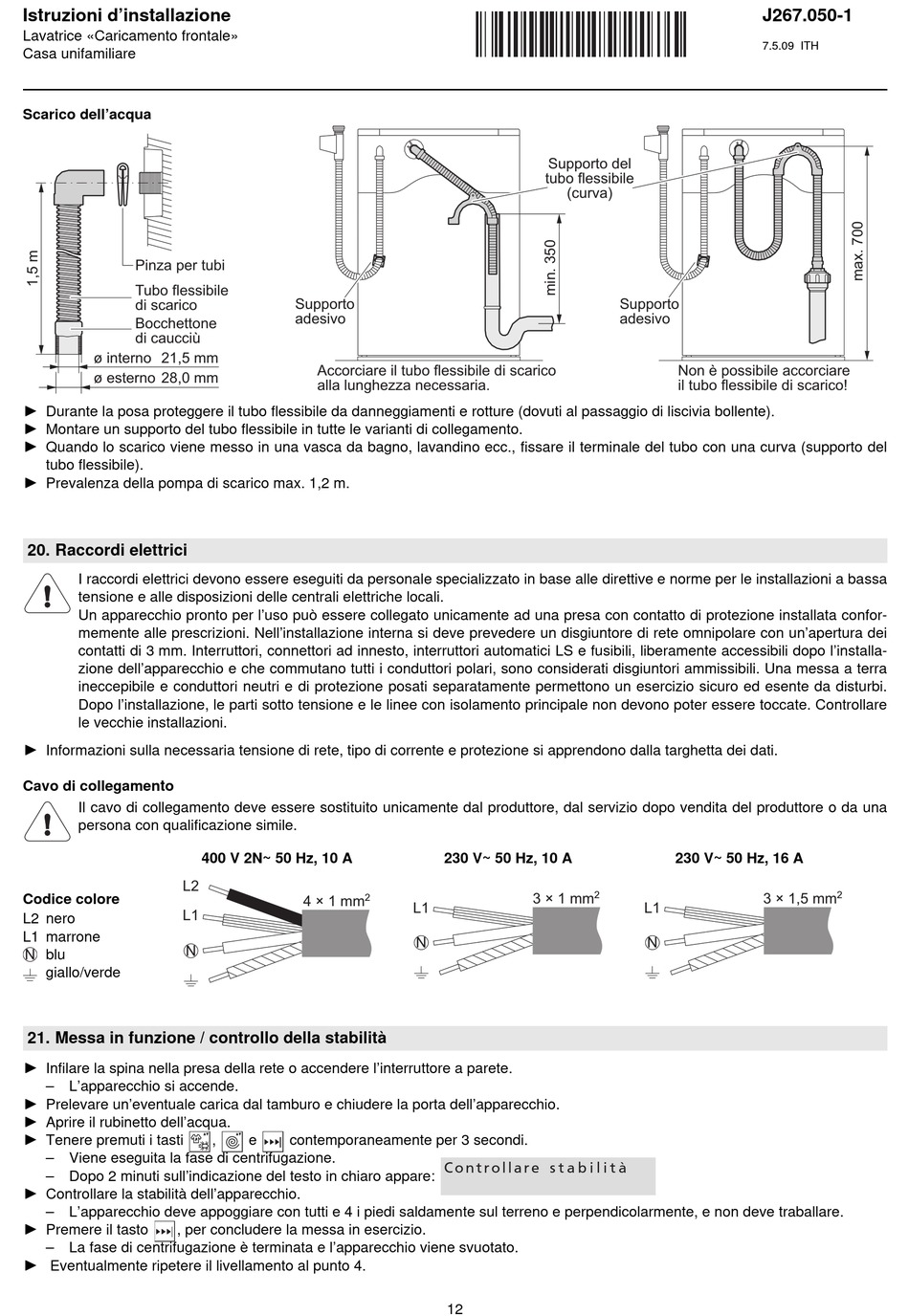

Istruzioni d'installazione
Lavatrice «Caricamento frontale»
Casa unifamiliare
Scarico dell'acqua
Pinza per tubi
Tubo flessibile
di scarico
Bocchettone
di caucciù
ø interno 21,5 mm
ø esterno 28,0 mm
A
Durante la posa proteggere il tubo flessibile da danneggiamenti e rotture (dovuti al passaggio di liscivia bollente).
A
Montare un supporto del tubo flessibile in tutte le varianti di collegamento.
A
Quando lo scarico viene messo in una vasca da bagno, lavandino ecc., fissare il terminale del tubo con una curva (supporto del
tubo flessibile).
A
Prevalenza della pompa di scarico max. 1,2 m.
20. Raccordi elettrici
I raccordi elettrici devono essere eseguiti da personale specializzato in base alle direttive e norme per le installazioni a bassa
tensione e alle disposizioni delle centrali elettriche locali.
Un apparecchio pronto per l'uso può essere collegato unicamente ad una presa con contatto di protezione installata confor-
memente alle prescrizioni. Nell'installazione interna si deve prevedere un disgiuntore di rete omnipolare con un'apertura dei
contatti di 3 mm. Interruttori, connettori ad innesto, interruttori automatici LS e fusibili, liberamente accessibili dopo l'installa-
zione dell'apparecchio e che commutano tutti i conduttori polari, sono considerati disgiuntori ammissibili. Una messa a terra
ineccepibile e conduttori neutri e di protezione posati separatamente permettono un esercizio sicuro ed esente da disturbi.
Dopo l'installazione, le parti sotto tensione e le linee con isolamento principale non devono poter essere toccate. Controllare
le vecchie installazioni.
A
Informazioni sulla necessaria tensione di rete, tipo di corrente e protezione si apprendono dalla targhetta dei dati.
Cavo di collegamento
Il cavo di collegamento deve essere sostituito unicamente dal produttore, dal servizio dopo vendita del produttore o da una
persona con qualificazione simile.
L2
Codice colore
L1
L2 nero
L1 marrone
N
blu
N
giallo/verde
21. Messa in funzione / controllo della stabilità
A
Infilare la spina nella presa della rete o accendere l'interruttore a parete.
– L'apparecchio si accende.
A
Prelevare un'eventuale carica dal tamburo e chiudere la porta dell'apparecchio.
A
Aprire il rubinetto dell'acqua.
A
Tenere premuti i tasti
– Viene eseguita la fase di centrifugazione.
– Dopo 2 minuti sull'indicazione del testo in chiaro appare:
A
Controllare la stabilità dell'apparecchio.
– L'apparecchio deve appoggiare con tutti e 4 i piedi saldamente sul terreno e perpendicolarmente, e non deve traballare.
A
Premere il tasto , per concludere la messa in esercizio.
– La fase di centrifugazione è terminata e l'apparecchio viene svuotato.
A
Eventualmente ripetere il livellamento al punto 4.
Supporto
adesivo
Accorciare il tubo flessibile di scarico
alla lunghezza necessaria.
400 V 2N~ 50 Hz, 10 A
2
4 × 1 mm
, e contemporaneamente per 3 secondi.
Supporto del
tubo flessibile
(curva)
230 V~ 50 Hz, 10 A
3 × 1 mm
L1
N
C o n t r o l l a r e s t a b i l i t à
12
J267.050-1
7.5.09 ITH
Supporto
adesivo
Non è possibile accorciare
il tubo flessibile di scarico!
230 V~ 50 Hz, 16 A
2
3 × 1,5 mm
L1
N
2
