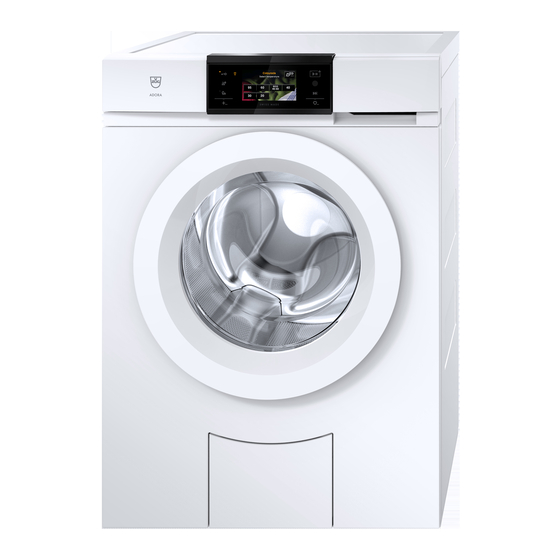

V-ZUG AdoraWaschen V2000 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für AdoraWaschen V2000:
- Bedienungsanleitung (48 Seiten) ,
- Bedienungsanleitung (52 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für V-ZUG AdoraWaschen V2000
Inhaltszusammenfassung für V-ZUG AdoraWaschen V2000

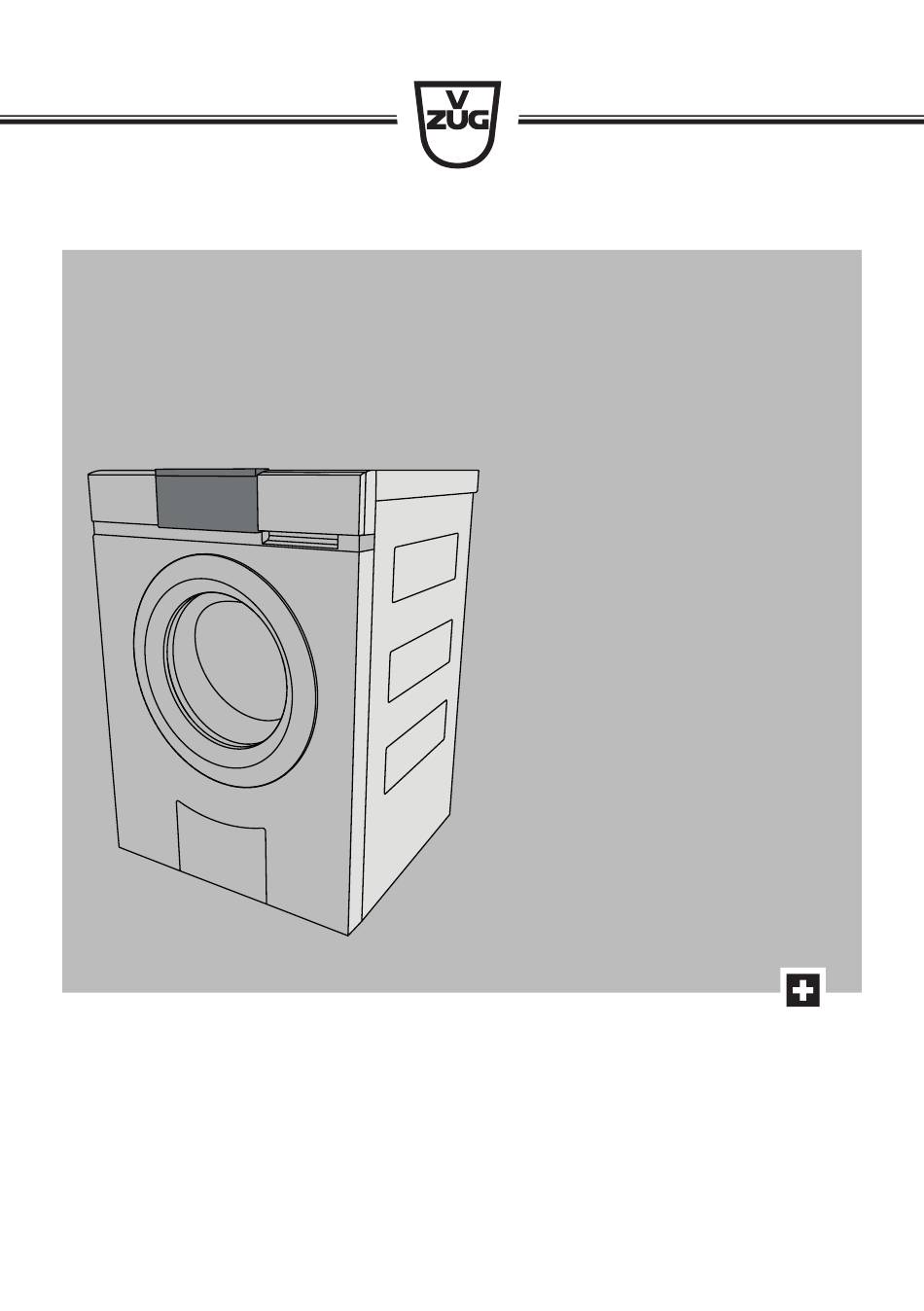

- Seite 1 Bedienungsanleitung AdoraWaschen V2000 Waschmaschine...
-
Seite 2: Änderungen
Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten. Gültigkeitsbereich Diese Bedienungsanleitung gilt für: Modellbezeichnung Type AdoraWaschen V2000 AW2T-11021 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6302 Zug, 2021... -
Seite 3: Inhaltsverzeichnis
Hygieneinfo ............ 27 Zusatzfunktionen.......... 12 8.13 Kindersicherung............ 27 Bedienung 14 8.14 Trommelbeleuchtung ........... 27 Vorbereitung ............ 14 8.15 V-ZUG-Home............ 27 Wäsche einfüllen.......... 14 8.16 Werkeinstellungen .......... 27 Waschmittel zugeben.......... 15 Demomodus 28 Waschmitteldosierung ........ 16 Einschalten............. 28 Textilien färben ............. 16 Ausschalten ............ - Seite 4 11.3 Unbefriedigende Waschergebnisse .... 37 Ersatzteile 40 Technische Daten 40 13.1 Hinweise für Prüfinstitute ........ 41 13.2 Verbrauchswerte .......... 41 13.3 Produktdatenblatt.......... 41 13.4 VAS Vibration Absorbing System ..... 42 13.5 Sparautomatik ............ 42 Tipps rund ums Waschen 42 14.1 Energie und Wasser sparen ...... 42 14.2 Schäden vermeiden .......... 42 Entsorgung 43...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Verwendete Symbole tes unterwiesen wurden und die daraus resultierenden Ge- Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. fahren verstanden haben. Kin- Nichtbeachtung kann zu Verletzun- der dürfen nicht mit dem Ge- gen, Schäden am Gerät oder an der rät spielen. Reinigung und Einrichtung führen! Benutzer-Wartung dürfen Informationen und Hinweise, die zu... -
Seite 6: Gerätespezifische Sicherheitshinweise
1 Sicherheitshinweise ▪ Reparaturen, Veränderungen oder Ma- Gerätespezifische nipulationen am oder im Gerät, insbe- Sicherheitshinweise sondere an Strom führenden Teilen, ▪ Kinder jünger als 3 Jahre dürfen nur durch den Hersteller, seinen Service oder eine ähnlich qualifizierte müssen ferngehalten werden, Person ausgeführt werden. -
Seite 7: Geräteschäden Vermeiden
1 Sicherheitshinweise ▪ Bei Wartungsarbeiten am Gerät, auch beim Ersetzen von Lampen, ist das Ge- rät stromlos zu machen: Schraubsiche- rungen ganz aus den Fassungen her- ausnehmen bzw. Sicherungsautomaten abschalten oder Netzstecker ausziehen. Geräteschäden vermeiden ▪ Schlagen Sie die Gerätetür nicht zu. ▪... -
Seite 8: Erstinbetriebnahme
Erstinbetriebnahme Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von ei- nem konzessionierten Installateur/Elektriker ausführen. Transportsicherung Die Transportsicherung (Sechskantschrauben an der Geräterückwand) entfernen, um einen Geräteschaden zu vermeiden (siehe Installationsanleitung). Waschgang ohne Wäsche ▸... -
Seite 9: Bedien- Und Anzeigeelemente
3 Gerätebeschreibung Bedien- und Anzeigeelemente Bedienblende Bedienblende Tasten Anzeige V-ZUG-Home Türöffnung TouchDisplay Ohne Funktion Kontrolllampen Ohne Funktion Extraprogramme Start/Pause/Trommelbeleuchtung Programmende/Schnellgang Favoriten TouchDisplay Tasten Buntwäsche Textilprogramme Temperatur wählen Kochwäsche 95 °C Buntwäsche 60 °C eco 40-60 Buntwäsche 40 °C Buntwäsche 30 °C Buntwäsche 20 °C... -
Seite 10: Kontrolllampen
4 Programmübersicht Kontrolllampen Kontrolllampe Aktivität Zustand Kontrolllampe Funktion ist aktiv. leuchtet. Kontrolllampe Funktion ist wählbar. blinkt. Kontrolllampe Funktion ist nicht wählbar. leuchtet nicht. Tastenzustand Hintergrundfarbe Symbolfarbe Zustand Blau Weiss Funktion ist aktiv. Schwarz Weiss Funktion ist wählbar. Schwarz Schwarz Funktion ist nicht wählbar. Programmübersicht Für die korrekte Programmwahl beachten Sie bitte die Pflegesymbole auf den Etiketten Ihrer Wäsche, z. B. -
Seite 11: Textilprogramme
4 Programmübersicht eco 40-60 Effizientes Programm. Geeignet, um Die Verbrauchswerte sind im Kapi- Baumwolltextilien, die mit Pflegesymbol tel «Technischen Daten» beschrie- ben (siehe Seite 41). oder ausgezeichnet sind, ge- meinsam zu waschen. Buntwäsche 40 °C Für farbige Baumwolle und Mischwäsche, ▪... -
Seite 12: Extraprogramme
4 Programmübersicht Extraprogramme eco 40-60 Effizientes Programm. Geeignet, um Die Verbrauchswerte sind im Kapi- Baumwolltextilien, die mit Pflegesymbol tel «Technischen Daten» beschrie- ben (siehe Seite 41). oder ausgezeichnet sind, ge- meinsam zu waschen. Zusatzfunktionen Nach jeder Programmwahl werden die wählbaren Zusatzfunktionen angezeigt. Schonend Hohe Wäscheschonung. -
Seite 13: Separates Spülen/Separates Schleudern
4 Programmübersicht Sprint Kurzprogramm für leicht verschmutzte Wäsche. 2 statt 3 Spülgänge. Die maxima- le Beladung beträgt 2,5 kg. : 28 Min. : 32 Min. : 35 Min. : 45 Min. Beim Programm Sprint wenig Waschmittel dosieren. Bei grösserer Wäschemenge oder zu viel Waschmittel kann sich die Programmdauer deutlich verlängern. Nur Flüssigwaschmittel verwenden. -
Seite 14: Bedienung
5 Bedienung Bedienung Vorbereitung ▸ Überprüfen, ob die Fremdkörperfalle richtig einge- setzt ist (siehe Seite 31). ▸ Netzanschluss in eine Steckdose stecken. ▸ Wasserhahn öffnen. ▸ Taste antippen, um die Gerätetür zu öffnen. Wäsche einfüllen ▸ Bis zu maximal 8 kg trockene Wäsche einfüllen. ▪... -
Seite 15: Waschmittel Zugeben
5 Bedienung Waschmittel zugeben Flüssigwaschmittel ▸ Waschmittelschublade bis zum Anschlag heraus- ziehen. ▸ Klappe 1 nach oben herausziehen und an Positi- on b einsetzen. Flüssigwaschmittel nicht über die oberste Marke hinaus einfüllen. Flüssigwaschmit- tel können nur für das Hauptwaschen bei Programmen ohne Vorwaschen verwen- det werden. -
Seite 16: Waschmitteldosierung
5 Bedienung Waschmitteldosierung Überdosierung von Waschmittel kann zu starker Schaumbildung führen. Die Fol- ge: Schlechte Waschresultate, im Extremfall Geräteschaden. Die richtige Dosierung ist abhängig vom Verschmutzungsgrad der Wäsche, der Wäsche- menge, der Wasserhärte und dem verwendeten Produkt. Beachten Sie die Dosierungs- angaben der Hersteller. -
Seite 17: Programme Wählen
5 Bedienung Programme wählen Hauptwaschprogramme Bei der Auswahl des gewünschten Programms werden alle benötigten Einstellungen die- sem Programm automatisch zugeordnet. Zusatzfunktionen können über die weiterführen- den Tasten in weiteren Ansichten zu- oder abgewählt werden. ▸ Gerätetür schliessen. Buntwäsche – Der Startbildschirm erscheint. Temperatur wählen ▸... -
Seite 18: Zusatzfunktionen Wählen
5 Bedienung Zusatzfunktionen wählen ▸ Taste für das gewünschte Programm antippen, 60°C Buntwäsche 1 h 00 Ende 16 : 13 z. B. – Im TouchDisplay erscheinen das gewählte Pro- gramm und die wählbaren Zusatzfunktionen. ▸ Entsprechende Tasten für die gewünschten Zu- satzfunktionen antippen, z. B. -
Seite 19: Separates Spülen/Schleudern
5 Bedienung Separates Spülen/Schleudern ▸ Taste für das gewünschte Programm antippen, z. B. – Im TouchDisplay erscheinen das gewählte Pro- gramm und die wählbaren Zusatzfunktionen. ▸ Um Programm ab Programmteil «Spülen» zu star- ten, Taste 1× antippen. ▸ Um Programm ab Programmteil «Letztes Spülen/ Weichspülen»... -
Seite 20: Bei Eingeschalteter Kindersicherung
5 Bedienung 5.12 Bei eingeschalteter Kindersicherung Programm wählen Das Ein-/Ausschalten der Kindersicherung wird unter «Benutzereinstellungen» beschrie- ben. ▸ Gerätetür schliessen. Kindersicherung – Im TouchDisplay erscheint das Eingabefeld für 0 0 0 Code den Code. ▸ Nacheinander die Ziffern 7, 3, 1 antippen. ▸... -
Seite 21: Gerätetür Während Des Waschens Öffnen
5 Bedienung 5.14 Gerätetür während des Waschens öffnen Das Öffnen der Gerätetür ist möglich, wenn die Kontrolllampe der Taste leuchtet. ▸ Taste antippen. – Die Gerätetür öffnet sich. – Wäsche kann nachgelegt oder entnommen werden. ▸ Gerätetür schliessen. ▸ Taste antippen. -
Seite 22: Hygieneempfehlung
5 Bedienung Oder: ▸ Taste 2× antippen. – Die Wäsche wird nicht geschleudert. – Das Wasser wird abgepumpt. Hygieneempfehlung Wird fast ausschliesslich mit niedrigen Temperaturen gewaschen, können sich im Gerät übel riechende Beläge bilden. Um dies zu verhindern, zeigt eine «Hygieneempfehlung» an, wann es aus hygienischer Sicht empfehlenswert ist, mit einer Waschtemperatur von mindestens 60 °C zu waschen. -
Seite 23: Favoriten
6 Favoriten Favoriten Das Definieren, Ändern oder Löschen eines Favoriten ist nur bei offener Gerätetür möglich. Favoriten definieren und speichern ▸ Taste antippen. Favorit definieren – Die Gerätetür öffnet sich. ▸ Taste antippen. leer – Im TouchDisplay erscheint das Menü der Favo- leer ritenprogramme. -
Seite 24: Favoriten Starten
▸ Taste antippen. – Das gewählte Programm startet. V-ZUG-Home Bedingungen Für eine vollumfängliche Nutzung von V-ZUG-Home müssen folgende Bedingungen er- füllt sein: ® ▪ Internetzugriff und Zugriff auf Google Play Store/App Store ▪ Drahtlosnetzwerk, das einen der folgenden Standards erfüllt: 2.4GHz 802.11 b/g/n ▪... -
Seite 25: Benutzereinstellungen
– Im Display des Gerätes erscheint eine 6-stellige PIN. ▸ 6-stellige PIN in der V-ZUG App eingeben und Bluetooth-Koppelungsanfrage bestäti- gen. – In der V-ZUG App erscheint der Name des aktiven WLANs und fordert dazu auf, das WLAN-Passwort einzugeben. ▸ WLAN-Passwort eingeben. -
Seite 26: Helligkeit
8 Benutzereinstellungen Helligkeit Die Anzeige kann an die jeweiligen Lichtverhältnisse ▪ Dunkel angepasst werden. ▪ Mittel ▪ Hell (Werkeinstellung) ▪ Sehr hell Sprache Die Sprache wird bei der ersten Inbetriebnahme ein- ▪ Deutsch gestellt. Sie kann geändert werden. ▪ … Datum und Uhrzeit Uhrzeit und Datum müssen nach einem Stromunter- ▪... -
Seite 27: Startaufschub
8.15 V-ZUG-Home Mit V-ZUG-Home (siehe Seite 24) können Sie über ▪ Bedienen und Anzeigen die V-ZUG App auf Ihre Geräte zugreifen und z. B. ▪ Anzeigen ▪ Aus (Werkeinstellung) ▪ ein laufendes Gerät ausschalten ▪ diverse Stati Ihrer Haushaltgeräte abfragen. -
Seite 28: Demomodus
9 Demomodus Demomodus Im Demomodus kann die gesamte Bedienung durchgeführt werden. Das Gerät wäscht aber nicht. Der Demomodus kann nur bei geöffneter Gerätetür ein- oder ausgeschaltet wer- den. Einschalten ▸ Taste antippen. – Die Gerätetür öffnet sich. – Die Trommelbeleuchtung schaltet sich ein. ▸... -
Seite 29: Pflege Und Wartung
10 Pflege und Wartung Pflege und Wartung Bei richtiger Waschmitteldosierung reinigt sich das Innere des Gerätes von selbst. Waschmittelrückstände sofort mit einem weichen Tuch wegwischen, um Flecken zu ver- meiden. 10.1 Reinigungsintervalle Geräteteil Reinigungsintervall Waschmittelschublade ▪ Nach jedem Waschtag Wassereinlauffilter ▪... -
Seite 30: Notentleerung
10 Pflege und Wartung 10.4 Notentleerung Das Wasser im Gerät kann heiss sein. Verbrühungsgefahr! Vor einer Notentlee- rung abkühlen lassen. Befindet sich bei verstopftem Wasserablauf, blockierter Ablaufpumpe, während einer Be- triebsstörung oder eines Stromunterbruchs noch Wasser im Gerät, muss dieses wie folgt abgelassen werden: ▸... -
Seite 31: Fremdkörperfalle Reinigen
10 Pflege und Wartung 10.5 Fremdkörperfalle reinigen Fremdkörperfalle in regelmässigen Abständen reinigen sowie immer nach dem Waschen von z. B. Tierdecken oder anderen, stark flusenbildenden Wäscheteilen. ▸ Gerätetür öffnen. ▸ Restwasser ablassen (siehe Seite 30). ▸ Fremdkörper (Knöpfe, Münzen usw.) aus dem Be- reich des Flügelrades 1 entfernen. -
Seite 32: Gerätetür Bei Stromausfall Öffnen
10 Pflege und Wartung 10.7 Gerätetür bei Stromausfall öffnen Warten Sie, bis die Wäschetrommel ganz stillsteht. Eine sich noch drehende Wä- schetrommel stellt eine erhebliche Verletzungsgefahr dar. ▸ Wasserhahn schliessen und Gerät vom Stromnetz trennen. ▸ Ablaufbehälter mithilfe der Klappe für Flüssig- waschmittel öffnen. -
Seite 33: Störungen Selbst Beheben
11 Störungen selbst beheben Störungen selbst beheben Folgende Störungen können Sie unter Umständen selbst beheben. Ist das nicht möglich, notieren Sie sich die komplette Störungsmeldung (Meldung, F- und E-Nummer) und rufen Sie den Service an. 11.1 Störungsmeldungen Anzeige mögliche Ursache Behebung ▪... - Seite 34 11 Störungen selbst beheben Anzeige mögliche Ursache Behebung FXX/EXX ▪ Verschiedene Situatio- ▸ Taste antippen. nen können zu einer "F" siehe Anleitung ▸ Stromversorgung während ca. 1 Mi- Meldung führen. SN XXXXX XXXXXX nute unterbrechen. ▸ Stromversorgung wieder einschalten und ein neues Programm wählen. ▪...
-
Seite 35: Weitere Mögliche Probleme
11 Störungen selbst beheben Anzeige mögliche Ursache Behebung Hygieneempfeh- ▪ Während längerer Zeit ▸ Bei einem der nächsten Waschgän- lung wurde kein Waschgang ge eine Wäsche mit mindestens 60 mit einer Temperatur °C durchführen. von mindestens 60 °C durchgeführt. Einlaufwasser sehr ▪... - Seite 36 11 Störungen selbst beheben Problem mögliche Ursache Behebung Die Gerätetür ▪ Die Gerätetür ist ver- ▸ Im Verschlussbereich (Vorderkante kann bei Program- klemmt. der Gerätetür) auf die Gerätetür mende nicht mit drücken. der Taste ▸ Taste erneut antippen. öffnet werden. ▪...
-
Seite 37: Unbefriedigende Waschergebnisse
11 Störungen selbst beheben Problem mögliche Ursache Behebung Die Gerätetür geht ▪ Damit Wäschetrommel ▸ Behebung nicht möglich. ohne laufendes und Türbalg zwischen Programm oder den Waschtagen trock- nach Program- nen können, öffnet sich mende auf, ob- die Gerätetür automa- wohl sie geschlos- tisch nach spätestens 5 sen wurde. - Seite 38 11 Störungen selbst beheben Ergebnis mögliche Ursache Behebung Graue Rückstände ▪ Rückstände von Fett- ▸ Waschmitteldosierung erhöhen. auf der Wäsche und Schmutzteilen. ▸ Vollwaschmittel verwenden. ▪ Seifen- oder Fettläuse ▸ Waschmitteldosierung der Wasser- härte und dem Verschmutzungsgrad der Wäsche anpassen. ▪...
- Seite 39 11 Störungen selbst beheben Ergebnis mögliche Ursache Behebung Verfärbte Wäsche ▪ Abfärbende Textilien ▸ Farbige und weisse Textilien ge- wurden mitgewaschen. trennt waschen. ▸ Pflegeetikette beachten. ▪ Abfärbende Gegenstän- ▸ Taschen von Kleidungsstücken lee- de wurden mitgewa- ren. schen. Riss-/Lochbildung ▪...
-
Seite 40: Ersatzteile
Waschmittel- Klappe für Flüssig- schublade waschmittel V-ZUG AG stellt während 15 Jahren nach Bereitstellung des letzten Gerätes mit dieser Typenbezeichnung Ersatzteile zur Verfügung. Abweichungen davon sind unter Berück- sichtigung und Einhaltung der anwendbaren Ökodesignverordnung bezüglich Ersatzteil- verfügbarkeit vorbehalten. Technische Daten Allgemeine Hinweise Höhe... -
Seite 41: Hinweise Für Prüfinstitute
13 Technische Daten 13.1 Hinweise für Prüfinstitute Normprogramme einstellen gemäss EN 60456 . Programm Füllmenge Arbeitsschritte eco 40-60 8 kg, 4 kg oder 2 kg ▸ Gerätetür schliessen. ▸ Taste antippen. ▸ Taste antippen. 13.2 Verbrauchswerte Programme [kg] [h:min] [kWh/Zyklus] [l/Zyklus] [°C] [U/min] eco 40-60 3h38 0,98... -
Seite 42: Vas Vibration Absorbing System
14 Tipps rund ums Waschen 13.4 VAS Vibration Absorbing System Stellt die Gerätesteuerung beim Schleuderanlauf eine grössere Unwucht fest, wird das Schleudern ein- oder mehrmals unterbrochen. Das Gerät versucht in diesem Fall, die Wä- sche besser in der Wäschetrommel zu verteilen. Beim Schleudern wird die Wäschetrommel auf allen Drehzahlstufen bei Bedarf aktiv aus- gewuchtet, indem die hohlen Mitnehmerrippen mit der notwendigen Wassermenge befüllt werden. -
Seite 43: Entsorgung
15 Entsorgung ▪ Taschen von Kleidungsstücken leeren bzw. nach aussen drehen. Fremdkörper (Mün- zen, Nägel, Büroklammern usw.) entfernen. ▪ Taschen von Arbeitskleidern aus der Metallindustrie ausbürsten. Metallspäne verursa- chen Wäscheschäden und Rostflecken. ▪ Reissverschlüsse, Haken und Ösen schliessen. Diese können Wäsche und Wäsche- trommel beschädigen. -
Seite 44: Stichwortverzeichnis
Stichwortverzeichnis Helligkeit ............26 Abbrechen Hintergrundbild..........25 Laufendes Programm ...... 19, 20 Programmeingabe........ 19 Hygieneinfo ............27 Ablaufbehälter ..........40 Ablaufschlauch..........40 AquaPlus ............12 Kindersicherung Erhöhen/Reduzieren ........ 26 Einschalten............ 27 Gerätetür öffnen ........... 20 Programm abbrechen......... 20 Buntwäsche Programm starten........ 20 Klappe für Flüssigwaschmittel.... - Seite 45 Typenschild ............47 Uhrzeit ..............26 VAS Vibration Absorbing System ....42 Verschmutzungsgrad ........12 Erhöhen/Reduzieren ........ 26 Vorwaschen ............12 V-ZUG App ............24 V-ZUG-Home............9 Modus einschalten ........ 27 Waschmittelfächer ........... 15 Reinigen ............ 29 Waschmittelschublade........ 8, 40 Herausnehmen..........
-
Seite 46: Notizen
Notizen... -
Seite 47: Service & Support
Sie die Serialnummer (SN) und die Gerätebezeichnung. Sie finden diese Angaben auf dem Typenschild Ihres Gerätes. Meine Geräteinformationen: SN: __________________________ Gerät: __________________________________ Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt aufnehmen. Vielen Dank. Typenschild ▸ Ablaufbehälter aufklappen. – Das Typenschild befindet sich links neben der Fremdkörperfalle. -
Seite 48: Kurzanleitung
▸ Waschmittel in Waschmittelschublade einfüllen. ▸ Programm und ggf. Zusatzfunktionen wählen. ▸ Taste drücken. Programm startet. Nach Programmende ▸ Taste drücken und Wäsche entnehmen. ▸ Waschmittelfächer reinigen. ▸ Gerätetür anlehnen, nicht vollständig schliessen. 1098077-03 V-ZUG AG, Industriestrasse 66, CH-6302 Zug info@vzug.com, www.vzug.com...
