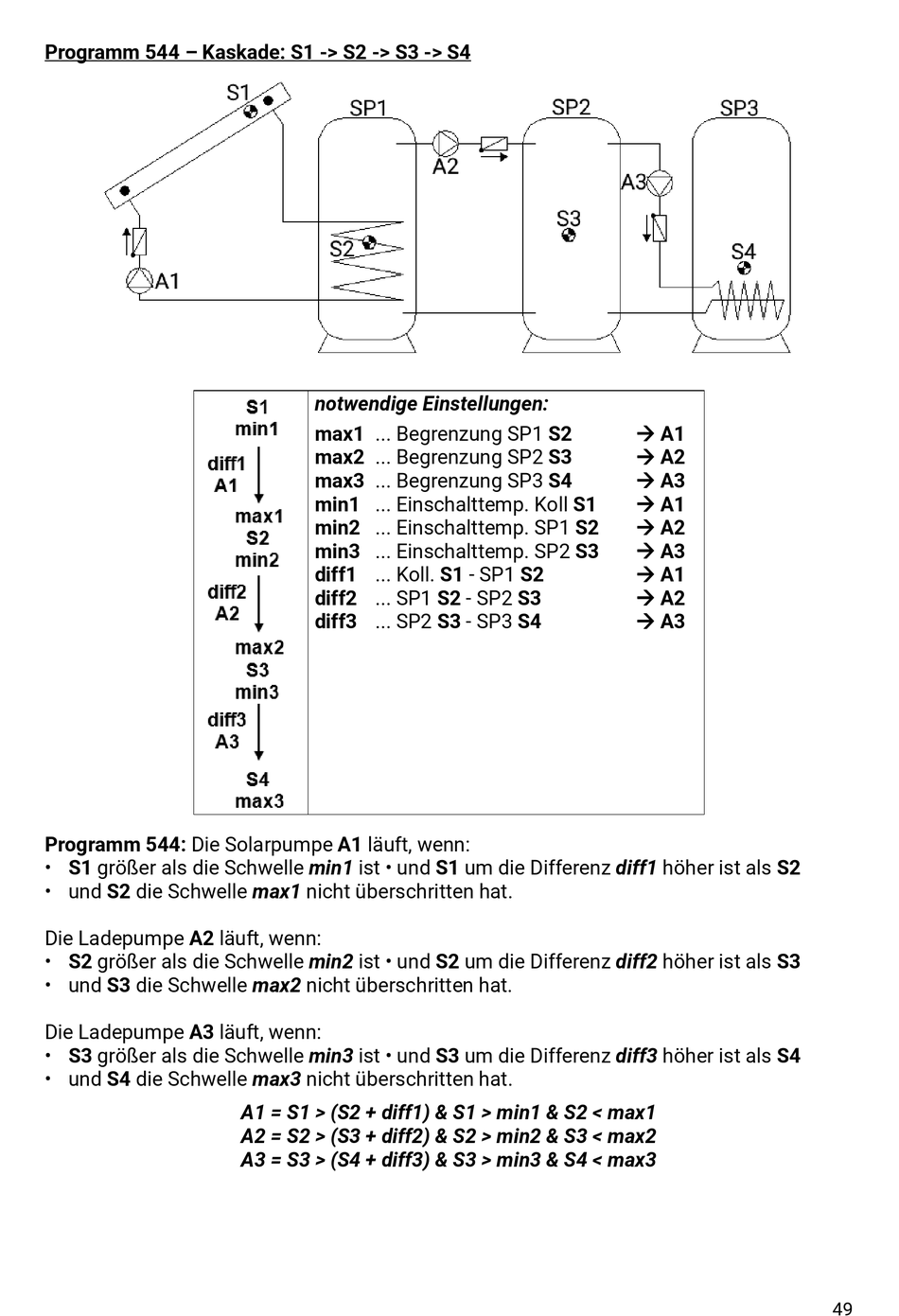

Programm 544 – Kaskade: S1 -> S2 -> S3 -> S4
Programm 544: Die Solarpumpe A1 läuft, wenn:
• S1 größer als die Schwelle min1 ist • und S1 um die Differenz diff1 höher ist als S2
• und S2 die Schwelle max1 nicht überschritten hat.
Die Ladepumpe A2 läuft, wenn:
• S2 größer als die Schwelle min2 ist • und S2 um die Differenz diff2 höher ist als S3
• und S3 die Schwelle max2 nicht überschritten hat.
Die Ladepumpe A3 läuft, wenn:
• S3 größer als die Schwelle min3 ist • und S3 um die Differenz diff3 höher ist als S4
• und S4 die Schwelle max3 nicht überschritten hat.
notwendige Einstellungen:
max1
... Begrenzung SP1 S2
max2
... Begrenzung SP2 S3
max3
... Begrenzung SP3 S4
min1
... Einschalttemp. Koll S1
min2
... Einschalttemp. SP1 S2
min3
... Einschalttemp. SP2 S3
diff1
... Koll. S1 - SP1 S2
diff2
... SP1 S2 - SP2 S3
diff3
... SP2 S3 - SP3 S4
A1 = S1 > (S2 + diff1) & S1 > min1 & S2 < max1
A2 = S2 > (S3 + diff2) & S2 > min2 & S3 < max2
A3 = S3 > (S4 + diff3) & S3 > min3 & S4 < max3
A1
A2
A3
A1
A2
A3
A1
A2
A3
49
