Technische Alternative RT GmbH
Dieses Heft erklärt die grundlegende Bedienung des Reglers UVR67. Genauere Information zu Bedie-
nung, Programmen und Montage finden Sie in den beigelegten Heften oder unter www.ta.co.at.
11111111111111111111111
11111111111111111111111
11111111111111111111111
11111111111111111111111
11111111111111111111111
11111111111111111111111
11111111111111111111111
11111111111111111111111
11111111111111111111111
11111111111111111111111
11111111111111111111111

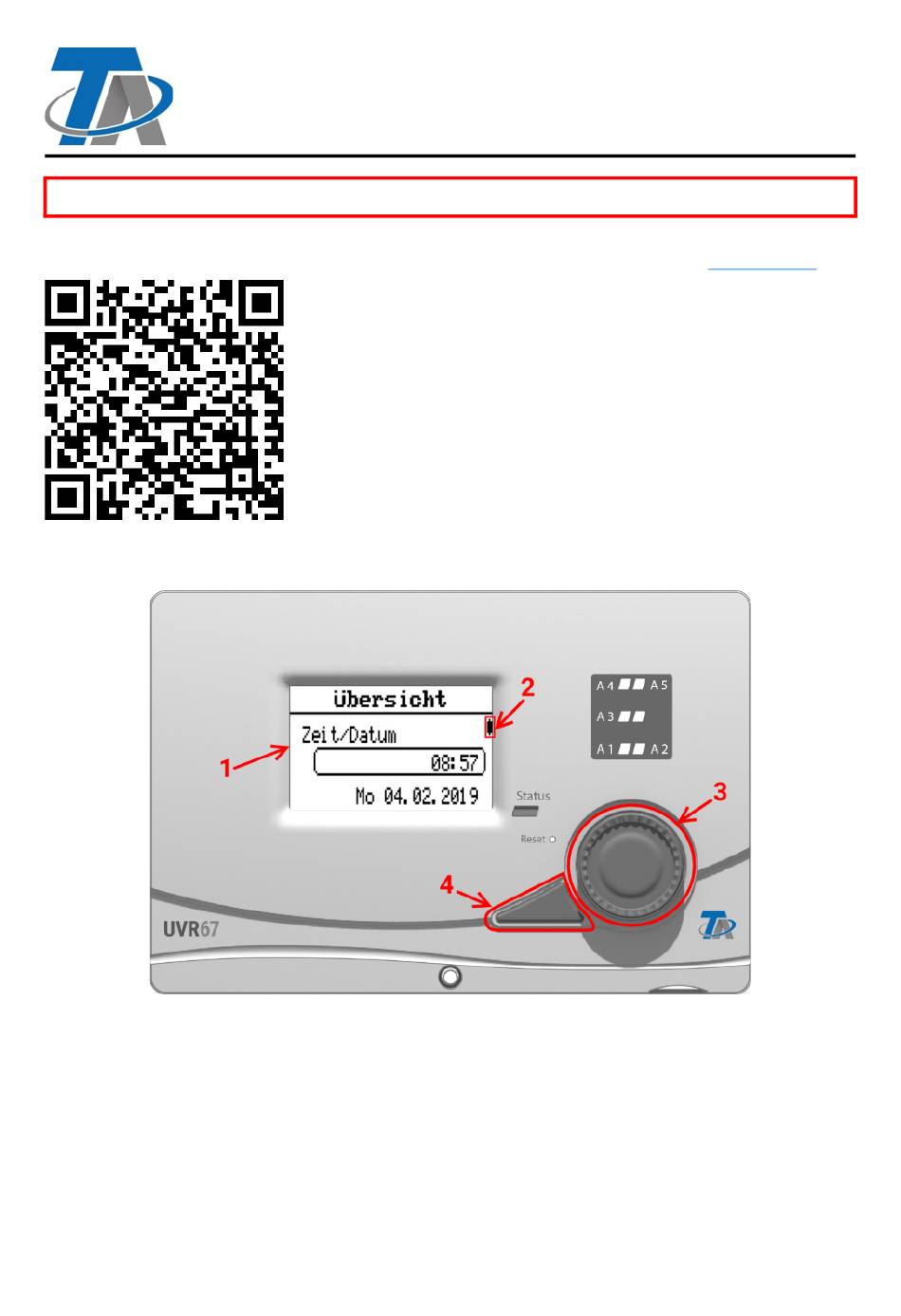

Grundlegende Bedienung
Das Display
(1)
auf der Vorderseite gibt Informationen über Sensorwerte, Menüposition, Parametrie-
rung und dergleichen aus.
Der Balken
(2)
auf der rechten Seite des Displays bewegt sich zusammen mit der vertikalen Position
im momentan geöffneten Menü. (Scroll-Balken)
Das Rad
(3)
rechts vom Display dient der Navigation. Eine Drehung im Uhrzeigersinn bewirkt ein Hin-
ab-Navigieren im Menü, eine Drehung entgegen dem Uhrzeigersinn bewirkt ein Hinauf-Navigieren.
Ein Drücken auf das Rad
tes/Parameters. (= Enter-Taste)
Ein Drücken der Taste
Das Betätigen der „Enter-Taste"
der am Display umrahmt ist.
A-3872 Amaliendorf, Langestraße 124
Tel +43 (0)2862 53635
Bitte vor Inbetriebnahme lesen!
Scannen Sie diesen QR-Code für einen Link zu einer Video-Anleitung
auf unserem offiziellen YouTube-Kanal!
(3)
öffnet das gewählte Menü/ermöglicht das Ändern des gewählten Wer-
(4)
links vom Rad bewirkt das Verlassen eines Menüs. (= Zurück-Taste)
(3)
oder der „Zurück-Taste"
mail@ta.co.at
(4)
bezieht sich auf den Wert/Menüpunkt
1
UVR67
Manual Version
1
1.05

Werbung

loading

Inhaltszusammenfassung für Technische Alternative UVR67

  • Seite 1 Manual Version Tel +43 (0)2862 53635 mail@ta.co.at 1.05 Bitte vor Inbetriebnahme lesen! Dieses Heft erklärt die grundlegende Bedienung des Reglers UVR67. Genauere Information zu Bedie- nung, Programmen und Montage finden Sie in den beigelegten Heften oder unter www.ta.co.at. 11111111111111111111111 11111111111111111111111 11111111111111111111111...
  • Seite 2 Benutzerebenen und Passworteingabe Ein Großteil aller Einstellmöglichkeiten ist passwortgeschützt, um zu verhindern, dass unbefugte Personen den Regler bedienen. Es gibt drei Benutzerebenen: • Anwender • Kann Uhrzeit- und Datumsinformationen ändern, sonst nur Werte einsehen. • Fachmann • Zusätzlich Zugang zur Fachmannebene, wo z.B. Parameter und der Handbetrieb der Aus- gänge verändert werden können.
  • Seite 3 Durch Drücken des Rads wird wieder die Eingabe geöffnet, und 4 wird ausgewählt. Durch Drücken des Rads wird bestätigt. Ist das Passwort erst vollständig eingegeben, muss die gesamte Ein- gabe noch bestätigt werden. Das Rad wird im Uhrzeigersinn gedreht, bis das Häkchen fett umrandet ist. Danach wird das Rad gedrückt. Im Beispiel ist der Experte nun fett geschrieben, es besteht nun Exper- tenzugriff am Regler.
  • Seite 4 In diesem Menü muss wieder auf den fetten Rahmen geachtet wer- den. Im Beispiel ist Programm umrandet. Die Zahl 0 darunter ist der eingestellte Wert. Soll das Programm geändert werden, wird wie gewohnt das Rad ge- drückt, während „Programm“ fett umrandet ist. Die Anzeige 0-999 ist der Einstellbereich.
