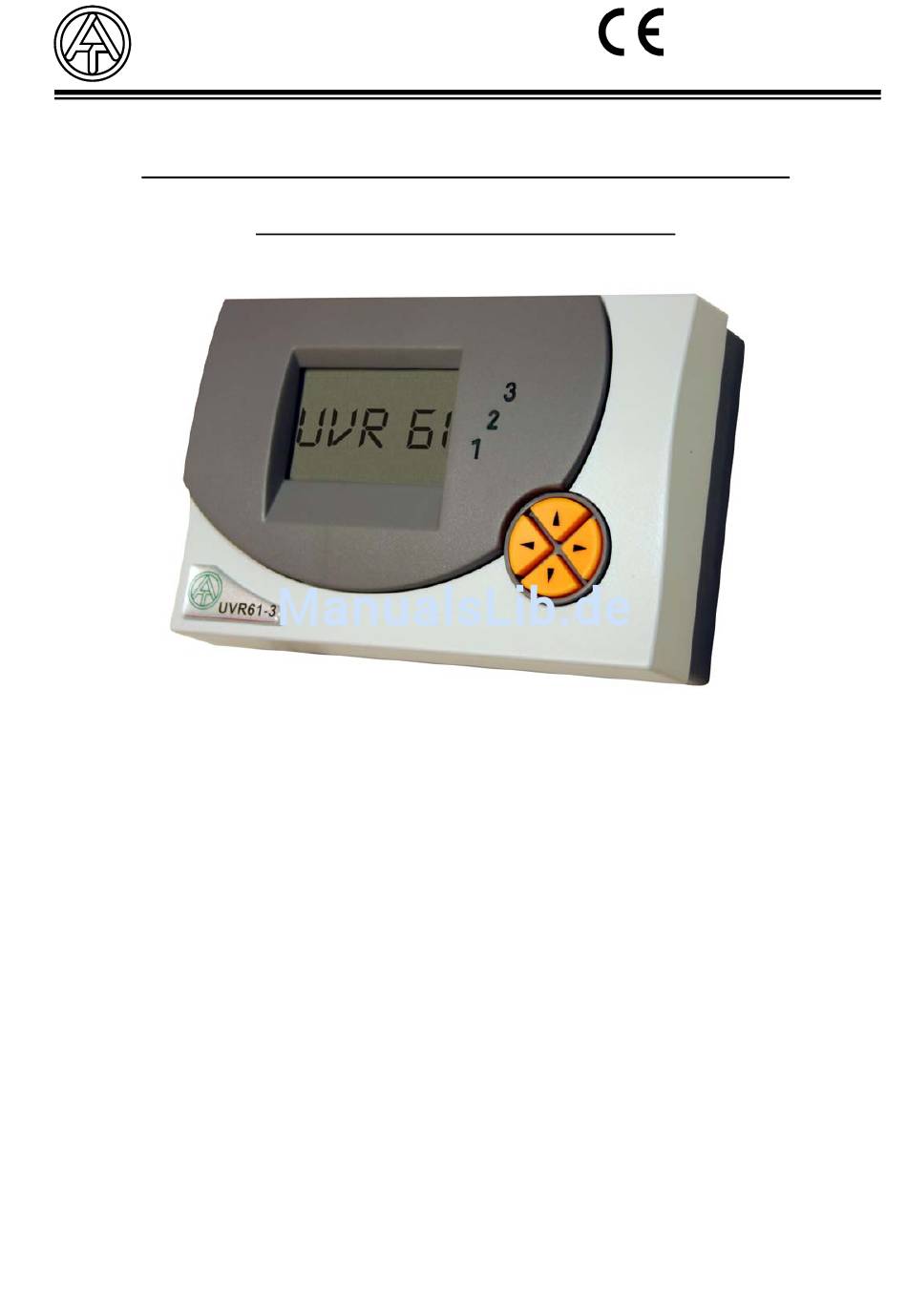

EIN-/DREIKREIS UNIVERSALREGELUNG
Das Gerät UVR61-3 besitzt verschiedene Thermostat-, Differenztemperatur- und Dreh-
zahlregelfunktionen für den Einsatz in Solaranlagen und Heizsystemen. Die gewünschte
Regelungsfunktion ergibt sich durch die Eingabe der Programmnummer.
Die wichtigsten Merkmale:
• 6 Sensoreingänge
• 1 Ausgang drehzahlregelbar
• 2 Ausgänge (mit zusätzlichem Relaismodul) nachrüstbar
• 2 Analogausgänge 0–10 Volt umschaltbar auf PWM- Signal, 5V-Fixspannung oder Feh-
lermeldung 10V
• je 3 Differenz-, Minimal- und Maximalfunktionen
• Legionellenschutzfunktion
• Kollektor - Kühlfunktion, Kollektorübertemperaturbegrenzung
• Solarstartfunktion, Frostschutzfunktion
• Wärmemengenzähler integriert
• Anlagenfunktionskontrolle
• Uhr, Datum
• frei programmierbare Schaltuhr
• übersichtliches Display mit diversen Symbolen
• Datenleitung (zur Temperaturauswertung am PC über D-LOGG-USB oder BL-NET)
• Überspannungsschutz an allen Eingängen
BEDIENUNGSANLEITUNG
UVR61-3
Vers. 6.3
