Technische Alternative RASPT Anleitung

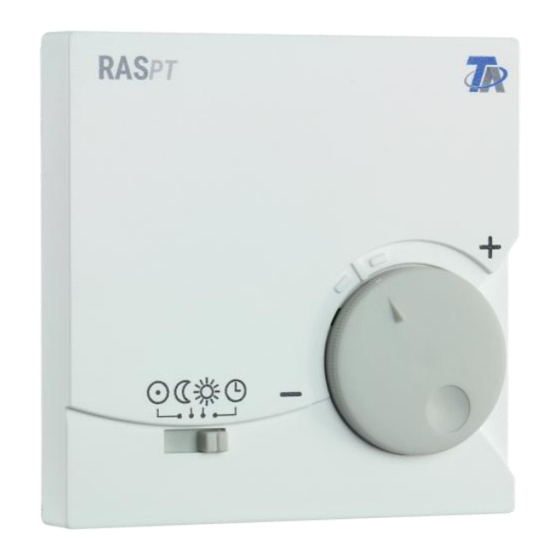

Raumsensor

Diese Anleitung herunterladen

Technische Alternative RT GmbH

Funktions- und Wirkungsweise

Der Raumsensor RASPT wurde speziell für Heizungsregler der Technischen Alternative

entwickelt und ist für eine Montage im Wohnraum (Referenzraum) vorgesehen. Der

Raumsensor sollte nicht in unmittelbarer Nähe einer Wärmequelle oder im Bereich eines

Fensters montiert werden. Er ist nur zum Betrieb in trockenen Räumen geeignet.

Mit dem RASPT besteht die Möglichkeit, die Raumtemperatur im Heizbetrieb um etwa

4°C zu verändern und die Auswahl zwischen den einzelnen Betriebsarten (Normal-, Absenk-

oder Automatikbetrieb bzw. Frostschutzfunktion) zu treffen. Der Heizungsregler erhält nach-

folgende Informationen und bestimmt danach die Betriebsart.

Automatikbetrieb = Raumtemperatur +/- Drehknopf

Normalbetrieb

Absenkbetrieb

Standbybetrieb

Durch Verdrehen des Temperaturwahlknopfes in Richtung „+" wird der Anzeigewert der

Raumtemperatur am Heizungsregler verringert und umgekehrt.

A-3872 Amaliendorf, Langestr. 124

Tel +43 (0)2862 53635

Raumsensor

= Raumtemperatur + 51,2°C +/- Drehknopf

= Raumtemperatur + 102,4°C +/- Drehknopf

= Raumtemperatur + 153,6 °C +/- Drehknopf

mail@ta.co.at

RASPT

Vers. 1.2

Manual Version 3

+/-

Seite 1 Raumsensor sollte nicht in unmittelbarer Nähe einer Wärmequelle oder im Bereich eines Fensters montiert werden. Er ist nur zum Betrieb in trockenen Räumen geeignet. Mit dem RASPT besteht die Möglichkeit, die Raumtemperatur im Heizbetrieb um etwa 4°C zu verändern und die Auswahl zwischen den einzelnen Betriebsarten (Normal-, Absenk- oder Automatikbetrieb bzw.
Seite 2 Drehknopf und den Schalter die Eigenschaft eines reinen Fernverstellers. Technische Daten Abmessungen: Breite: 81,5 mm, Höhe: 81,5 mm, Tiefe: 18 mm Schutzart: IP 20 0°C – 40°C Zul. Umgebungstemperatur: Der Raumsensor RASPT hat die Temperaturkennlinie eines Pt1000 Sensors. Technische Änderungen vorbehalten © 2017...
