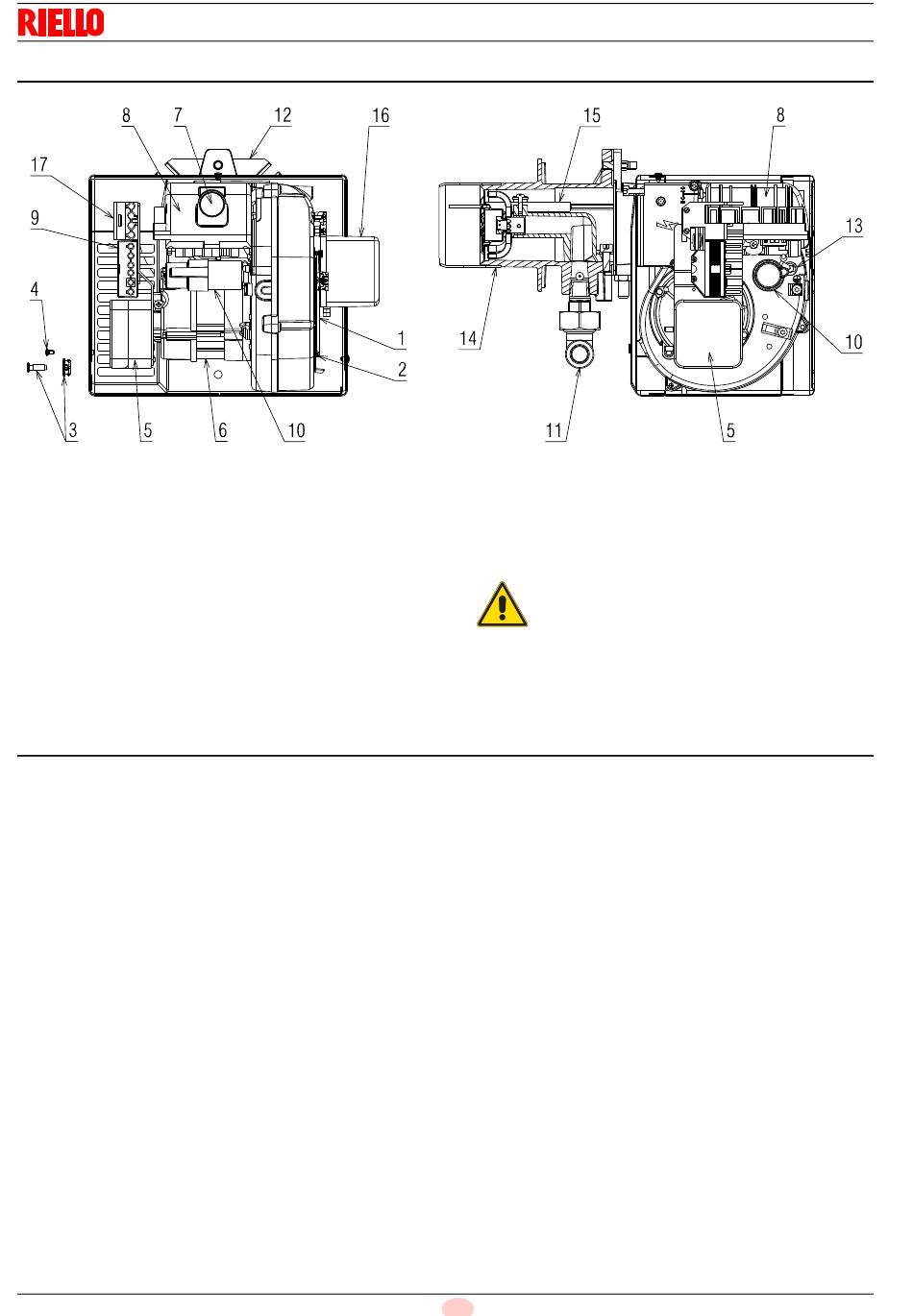

Brennerbeschreibung
1
Luftklappen
2
Luftklappe-Befestigungsschrauben
3
Druckentnahmestelle (-)
4
Schraube zur Haubenbefestigung
5
Luftdruckwächter
6
Motor
7
Störanzeige mit Entstörtaste
8
Steuergerät
9
6-polige Steckdose für Gasarmatur
10 Kondensator
11 Krümmer für Gasarmatur
12 Flansch
4.9
Mitgeliefertes Zubehör
Schrauben mit Muttern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 4
Isolierdichtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
Schraube zur Haubenbefestigung . . . . . . . . . . . . . . . . . . . . St. 3
Kabeldurchgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
Scharnier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
7-poliger Stecker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
4-poliger Stecker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
Ersatzteilkatalog. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
20146143
Technische Beschreibung des Brenners
10
13 Druckentnahmestelle (+)
14 Flammkopf
15 Elektrode-Fühler
16 Klappenöffnungsmotor
17 4-polige Steckdose für 2. Stufe
Die mitgelieferte Kabeldurchführung und die Be-
festigungsschraube der Haube sind auf der glei-
chen Seite der Gasarmatur zu montieren.
ACHTUNG
Nach der Installation des Brenners die Zugäng-
lichkeit der Schrauben für die Haubenbefestigung
prüfen. Gegebenenfalls gegen die beigepackten
Schrauben austauschen.
