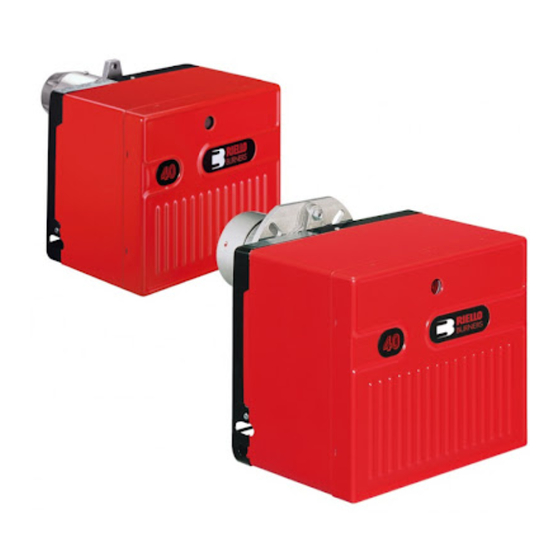

  • Seite 1 Quemador de gasóleo Καυστήρας Πετρελαίου Funzionamento monostadio Einstufiger Betrieb Fonctionnement à 1 allure One stage operation Μονοβάθμιοι CODICE - CODE MODELLO MODELL - MODELE - MODEL CÓDIGO - ΚΩΔΙΚΟΣ MODELO - ΜΟΝΤΕΛΟ 3452736 RIELLO 40 G20 D.C. 2902361 (9) - 01/2025...
  • Seite 2 Istruzioni originali Übersetzung der Originalen Anleitungen Traduction des instructions d’origine Translation of the original instructions Traducción de las instrucciones originales Μετάφραση των γνήσιων οδηγιών...

  • Seite 11: Technische Merkmale

    DEUTSCH TECHNISCHE MERKMALE Feuerungswärmeleistung - Durchsatz 95 ÷ 201 kW 8 ÷ 17 kg/h – Brennstoff Heizöl-EL max. Viskosität bei 20°C: 6 mm ± Stromversorgung 24 V D.C Pumpe Druck: 7  15 bar Leistungsaufnahme 0,3 kW Min. Umgebungstemperatur 0 °C Batterie Min.

  • Seite 12: Abmessungen

    ARBEITSFELD D5805 Heizöldurchsatz - kg/h Brennerleistung - kW ABMESSUNGEN Flansch Brenner D5283 2361...
  • Seite 13 INSTALLATION BRENNERMONTAGE Die Installation des Brenners muss durch Fachpersonal gemäß den Angaben in diesem Handbuch sowie in Übereinstimmung mit den gültigen gesetzlichen Normen und Bestimmungen ausgeführt werden. Die Schraube und die beiden Muttern am Flansch (1) montieren (siehe Abb. 2). ...

  • Seite 14: Auffüllen Der Pumpe

    ÖLVERSORGUNGSANLAGE Achtung: überprüfen, ob die Rücklaufleitung nicht verstopft ist, bevor den Brenner in Betrieb gesetzt wird. Eventuelle Verstopfungen würden die Beschädigung der Wellendichtung zur Folge haben. WICHTIGER HINWEIS D5199 Pumpe werksseitig für Zweirohr-Betrieb eingerichtet. Für Einrohrbetrieb, ist es notwendig die By-Pass Schraube (A) zu entfernen. (Siehe die nahe Abb.).

  • Seite 15: Elektrisches Verdrahtungsschema

    ELEKTRISCHES VERDRAHTUNGSSCHEMA PLUS- UND MINUSPOL NICHT VERWECHSELN: ein Vertauschen kann den Betrieb des Steuergeräts stören. 20191906 Ventil Relais Motor Klemmleiste des 1 2 3 4 5 6 8 Steuergeräts Klemmleiste 1 2 3 4 5 6 am Brenner Äußere Störlampe (24V DC - 0.5A max.), 24V DC falls erforderlich...

  • Seite 16: Einstellung Der Brennerleistung

    EINSTELLUNG DER BRENNERLEISTUNG In Konformität mit der Wirkungsgradrichtlinie EN 267 müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung der Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, ihrer Temperatur und der mittlenen Kesseltemperatur.

  • Seite 17: Luftklappeneinstellung

    Die in der Tabelle angegebenen Einstellungen des Brennerkopfes gelten für die überwiegende Mehrheit der Fälle. Die Anpassung der Verbrennungsluft für die Anlage wird nur über die Luftklappe ausgeführt. Werden nachträglich bei laufendem Brenner, Veränderungen am Brennerkopf vorgenommen, ist die Spindel (1) wie folgt, mit einem Maulschlüssel von 6 mm (2), zu betätigen: D8068 RECHTSDREHUNG: (Zeichen +) Um die im Feuerraum eingeführte Luftmenge zu erhö-...

  • Seite 18: Elektroden - Stellung

    ELEKTRODEN - STELLUNG Achtung: Vor Abnahme oder Montage der Düse, die Schraube (A) lösen und den Elektrodenblock nach vorne abnehmen. DEN ELEKTRODENSTOCK BIS ZUM ANSCHLAG AUS- FAHREN 4 ± 0.3 mm S10686 6.5 ± 0.5 mm BETRIEBSABLAUF Mit Störung wegen nicht erfolgter Zündung Normal Thermostat...
