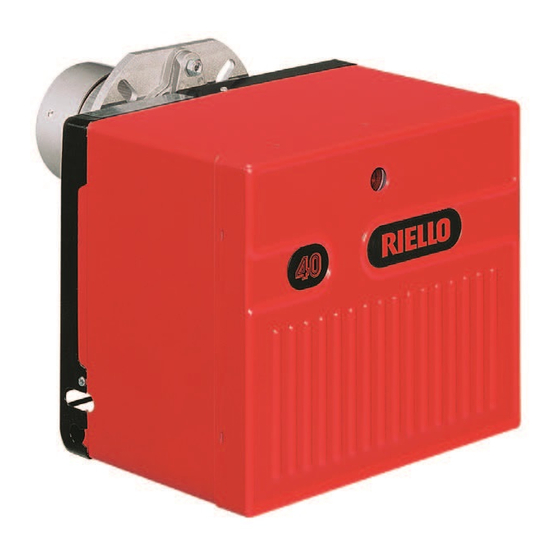

Riello 40 Montage- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für 40:
- Bedienungsanleitung ,
- Montage- und bedienungsanleitung (68 Seiten) ,
- Montage und bedienungs anleitung (41 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Montage und Bedienungsanleitung
Instructions pour installation, utilisation et entretien
Installation, use and maintenance instructions
Instrucciones de instalación, montaje y funcionamiento
Öl-Gebläsebrenner
D
Brûleur fioul domestique
F
Light oil burner
GB
Quemador de gasóleo
E
Einstufiger Betrieb
Fonctionnement à 1 allure
One stage operation
Funcionamiento de una etapa
CODE - CÓDIGO
3748409
MODELL - MODELE - MODEL
MODELO
G20I
TYP - TYPE - TIPO
484T1
2902356 (5) - 07/2014
Inhaltsverzeichnis
Verwandte Anleitungen für Riello 40
Inhaltszusammenfassung für Riello 40
- Seite 1 Montage und Bedienungsanleitung Instructions pour installation, utilisation et entretien Installation, use and maintenance instructions Instrucciones de instalación, montaje y funcionamiento Öl-Gebläsebrenner Brûleur fioul domestique Light oil burner Quemador de gasóleo Einstufiger Betrieb Fonctionnement à 1 allure One stage operation Funcionamiento de una etapa MODELL - MODELE - MODEL CODE - CÓDIGO TYP - TYPE - TIPO...
-
Seite 3: Technische Merkmale
Brenner mit CE-Kennzeichnung gemäß der EWG-Richtlinien: Maschinenrichtlinie 2006/42/EG, Nieder- ◆ spannungsrichtlinie 2006/95/EG, Elektromagnetische Verträglichkeit 2004/108/EG und Wirkungsgra- drichtlinie 92/42/EWG. Der Brenner entspricht der Schutzart IP X0D (IP 40) gemäß EN 60529. ◆ CE-Reg.-Nr. : 0036 0259/99 nach 92/42/EWG. ◆ Abb. 1 D8078 1 –... - Seite 4 BETRIEBSBEREICH (nach EN 267) Heizöldurchsatz - kg/h Brennerleistung - kW D5819 ABMESSUNGEN Flansch Brenner D5283 2356...
-
Seite 5: Installation
INSTALLATION BRENNERMONTAGE Die Schraube und die beiden Muttern am Flansch (1) montieren (siehe Abb. 2). ➤ Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern (siehe Abb. 3). ➤ Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit ➤... -
Seite 6: Wichtiger Hinweis
ÖLANSAUGSYSTEME Achtung: überprüfen, ob die Rücklaufleitung nicht verstopft ist, bevor den Brenner in Betrieb gesetzt wird. Eventuelle Verstopfungen würden die Beschädigung der Wellendichtung zur Folge haben. WICHTIGER HINWEIS Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet. Für Einrohrbetrieb, ist es notwendig die By-Pass Schraube (A) zu entfernen. -
Seite 7: Elektrisches Verdrahtungsschema
ELEKTRISCHES VERDRAHTUNGSSCHEMA 230V 50Hz ACHTUNG NULLEITER NICHT MIT DER PHASE VERWECHSELN BEMERKUNGEN: – Leiterdurchmesser 1 mm – Die vom Installateur ausgeführten elektrischen Verbindungen Schalter mit müssen diesbezüglichen Landesbestimmungen Sicherung entsprechen. 2. Stufe Thermostat oder Aussenfühler zwi- ● 6A max. schen T6 und T8 Klemmen anschliessen, dabei die Brücke entfernen. - Seite 8 Um das Steuergerät vom Brenner zu trennen: die Schraube (A) (siehe untere Abbildung) lösen und in Richtung des Pfeiles ziehen. S7348 VERLAUF ELEKTRISCHEN BELS 1 - Kabeldurchführung 2 - Kabelbefestigung 3 - Klemmleiste 4 - Klemme für Aussenfühler oder 2. Stufe thermostat 5 - 4- polige Steckdose für Aussenfühler oder 2.
-
Seite 9: Einstellung Der Verbrennung
EINSTELLUNG DER VERBRENNUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung der Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, ihrer Temperatur und der mittlenen Kesseltemperatur. Nach der Kesselleistung, werden Düse, die Einstellungen des Brennkopfes und der Luftklappe, gemäß... -
Seite 10: Luftklappeneinstellung
Die in der Tabelle angegebenen Einstellungen des Brennerkopfes gelten für die überwiegende Mehr- heit der Fälle. Die Anpassung der Verbrennungsluft für die Anlage wird nur über die Luftklappe ausgeführt. Werden nachträglich bei laufendem Brenner, Veränderungen am Brennerkopf vorgenommen, ist die Spindel (1) wie folgt, mit einem Maulschlüssel von 6 mm (2), zu betätigen: Rechtsdrehung: (Zeichen +) um die im Feuerraum eingeführte Luftmenge zu erhöhen und deren Druck... -
Seite 11: Pumpendruck Und Luftdurchsatz
PUMPENDRUCK UND LUFTDURCHSATZ Der Brenner ist mit einer hydraulischen Vorrichtung versehen, welche von einem Ekonomiser gesteuert wird, der den Öldurchsatz und die Verbrennungsluft auf ca. 70 % des max. Durchsatzes vermindert. Teil Teil B II - I II - I S7353 S7354 EINSTELLUNG 1. -
Seite 12: Elektroden - Stellung
ELEKTRODEN - STELLUNG Achtung: Vor Abnahme oder Montage der Düse, die Schraube (A) lösen und den Elektrodenblock nach vorne abnehmen. DEN ELEKTRODENSTOCK BIS ZUM ANSCHLAG AUSFAHREN 4 ± 0,3 mm D5288 6,5 ± 0,5 mm ANFAHRPROGRAMM DES BRENNERS Mit Störung wegen nicht erfolgter Zündung Normal Thermostat... - Seite 13 EKONOMISER Der in der Zeichnung aufgezeigte Ekonomiser kann entweder mit einem 2. Stufe Thermostat oder mit einer Aussenfühler verbunden werden. Wenn er mit dem 2. Stufe Thermostat verbunden ist hat er 2 Aufgaben: 1. Er verzögert das Einschalten des Ventils der 2. Stufe gegenüber jenem der 1.
