5.11

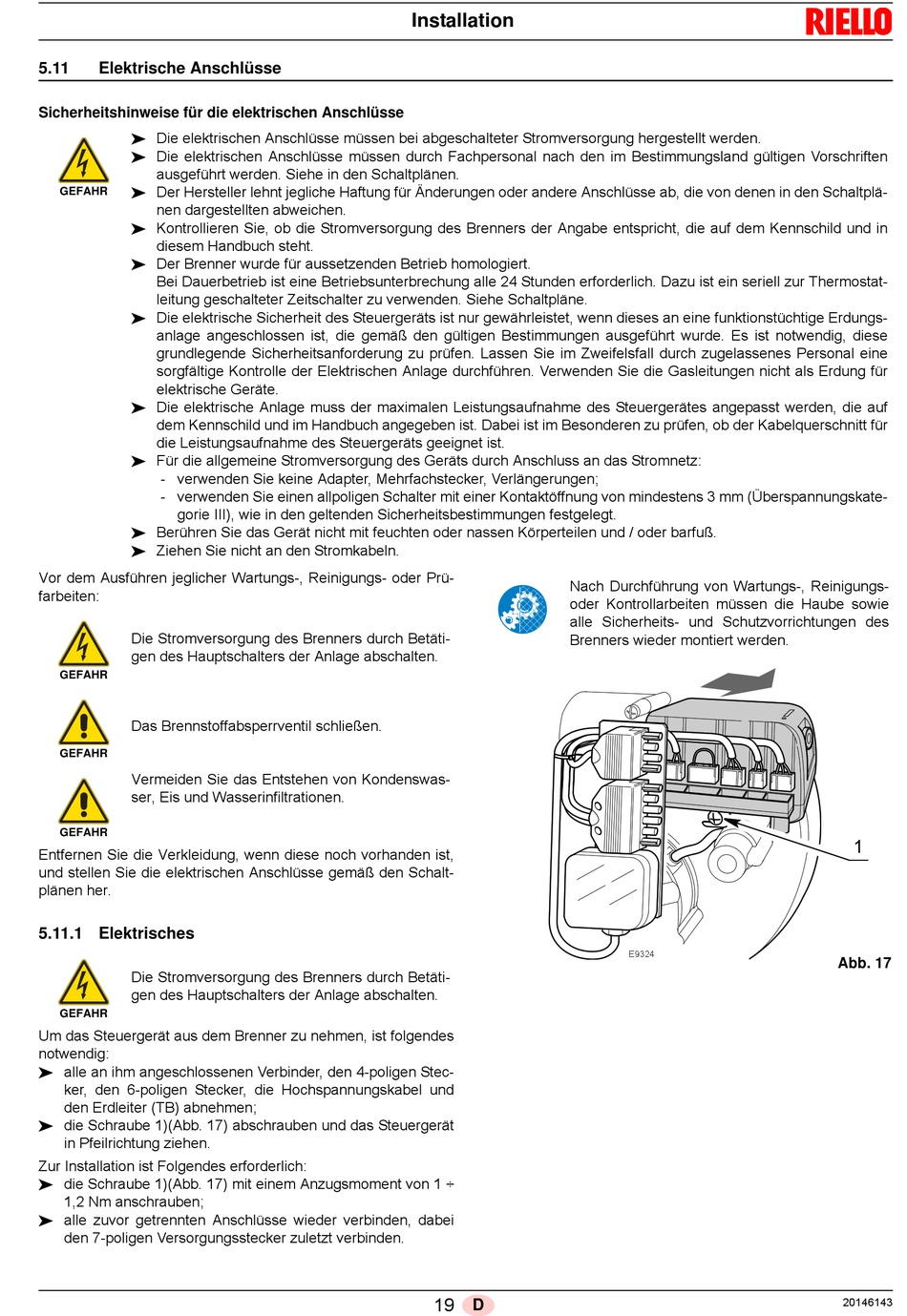

Elektrische Anschlüsse
Sicherheitshinweise für die elektrischen Anschlüsse
 Die elektrischen Anschlüsse müssen bei abgeschalteter Stromversorgung hergestellt werden.
 Die elektrischen Anschlüsse müssen durch Fachpersonal nach den im Bestimmungsland gültigen Vorschriften
ausgeführt werden. Siehe in den Schaltplänen.
 Der Hersteller lehnt jegliche Haftung für Änderungen oder andere Anschlüsse ab, die von denen in den Schaltplä-
GEFAHR
nen dargestellten abweichen.
 Kontrollieren Sie, ob die Stromversorgung des Brenners der Angabe entspricht, die auf dem Kennschild und in
diesem Handbuch steht.
 Der Brenner wurde für aussetzenden Betrieb homologiert.
Bei Dauerbetrieb ist eine Betriebsunterbrechung alle 24 Stunden erforderlich. Dazu ist ein seriell zur Thermostat-
leitung geschalteter Zeitschalter zu verwenden. Siehe Schaltpläne.
 Die elektrische Sicherheit des Steuergeräts ist nur gewährleistet, wenn dieses an eine funktionstüchtige Erdungs-
anlage angeschlossen ist, die gemäß den gültigen Bestimmungen ausgeführt wurde. Es ist notwendig, diese
grundlegende Sicherheitsanforderung zu prüfen. Lassen Sie im Zweifelsfall durch zugelassenes Personal eine
sorgfältige Kontrolle der Elektrischen Anlage durchführen. Verwenden Sie die Gasleitungen nicht als Erdung für
elektrische Geräte.
 Die elektrische Anlage muss der maximalen Leistungsaufnahme des Steuergerätes angepasst werden, die auf
dem Kennschild und im Handbuch angegeben ist. Dabei ist im Besonderen zu prüfen, ob der Kabelquerschnitt für
die Leistungsaufnahme des Steuergeräts geeignet ist.
 Für die allgemeine Stromversorgung des Geräts durch Anschluss an das Stromnetz:
- verwenden Sie keine Adapter, Mehrfachstecker, Verlängerungen;
- verwenden Sie einen allpoligen Schalter mit einer Kontaktöffnung von mindestens 3 mm (Überspannungskate-
gorie III), wie in den geltenden Sicherheitsbestimmungen festgelegt.
 Berühren Sie das Gerät nicht mit feuchten oder nassen Körperteilen und / oder barfuß.
 Ziehen Sie nicht an den Stromkabeln.
Vor dem Ausführen jeglicher Wartungs-, Reinigungs- oder Prü-
farbeiten:
Die Stromversorgung des Brenners durch Betäti-
gen des Hauptschalters der Anlage abschalten.
GEFAHR
Das Brennstoffabsperrventil schließen.
GEFAHR
Vermeiden Sie das Entstehen von Kondenswas-
ser, Eis und Wasserinfiltrationen.
GEFAHR
Entfernen Sie die Verkleidung, wenn diese noch vorhanden ist,
und stellen Sie die elektrischen Anschlüsse gemäß den Schalt-
plänen her.

5.11.1 Elektrisches

Die Stromversorgung des Brenners durch Betäti-
gen des Hauptschalters der Anlage abschalten.
GEFAHR
Um das Steuergerät aus dem Brenner zu nehmen, ist folgendes
notwendig:
 alle an ihm angeschlossenen Verbinder, den 4-poligen Stec-
ker, den 6-poligen Stecker, die Hochspannungskabel und
den Erdleiter (TB) abnehmen;
 die Schraube 1)(Abb. 17) abschrauben und das Steuergerät
in Pfeilrichtung ziehen.
Zur Installation ist Folgendes erforderlich:
 die Schraube 1)(Abb. 17) mit einem Anzugsmoment von 1 ÷
1,2 Nm anschrauben;
 alle zuvor getrennten Anschlüsse wieder verbinden, dabei
den 7-poligen Versorgungsstecker zuletzt verbinden.
Installation
Nach Durchführung von Wartungs-, Reinigungs-
oder Kontrollarbeiten müssen die Haube sowie
alle Sicherheits- und Schutzvorrichtungen des
Brenners wieder montiert werden.
19
D
E9324
1
Abb. 17
20146143
