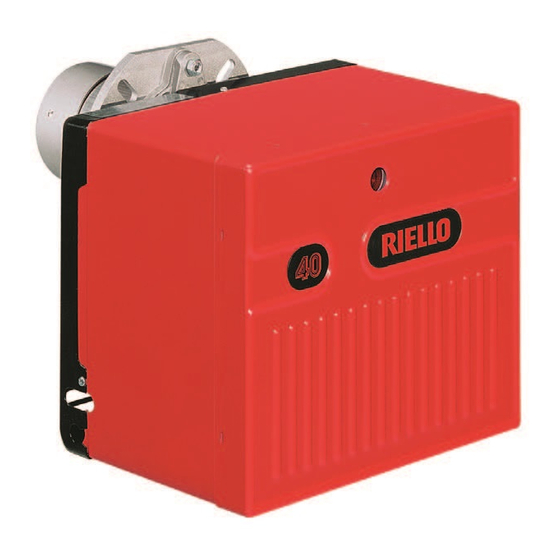

Riello G20D Montage- Und Bedienungsanleitung
Zweistufiger betrieb
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Montage und Bedienungsanleitung
Instructions pour installation, utilisation et entretien
Installation, use and maintenance instructions
Instrucciones de instalación, montaje y funcionamiento
Handleiding voor installatie, gebruik en onderhoud
D
F
GB
E
NL
CODE - CÓDIGO
3748414
Downloaded from
www.Manualslib.com
Öl-Gebläsebrenner
Brûleur fioul domestique
Light oil burner
Quemador de gasóleo
Stookoliebrander
Zweistufiger Betrieb
Fonctionnement à 2 allures
Two stage operation
Funcionamiento de dos llamas
Tweetrapsbranders
manuals search engine
MODELL - MODELE - MODEL
MODELO
G20D
TYP - TYPE - TIPO
484T1
2902355 (5) - 07/2014
Inhaltsverzeichnis
Verwandte Anleitungen für Riello G20D
Inhaltszusammenfassung für Riello G20D
- Seite 1 Zweistufiger Betrieb Fonctionnement à 2 allures Two stage operation Funcionamiento de dos llamas Tweetrapsbranders MODELL - MODELE - MODEL CODE - CÓDIGO TYP - TYPE - TIPO MODELO 3748414 G20D 484T1 2902355 (5) - 07/2014 Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 3: Technische Merkmale
TECHNISCHE MERKMALE Feuerungswärmeleistung - Durchsatz 71 / 95 ÷ 240 kW – 6 / 8 ÷ 20 kg/h Heizöl-EL, Viskosität 4 ÷ 6 mm Brennstoff /s bei 20°C Stromversorgung Einphasig, 230 V ± 10% 50Hz Motor Stromaufnahme 1,5 A – 2750 U/min –... - Seite 4 BETRIEBSBEREICH (nach EN 267) Heizöldurchsatz - kg/h Brennerleistung - kW D5819 ABMESSUNGEN Flansch Brenner D5283 2355 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 5: Installation
INSTALLATION BRENNERMONTAGE Die Schraube und die beiden Muttern am Flansch (1) montieren (siehe Abb. 2). ➣ Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern (siehe Abb. 3). ➣ Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit ➣... -
Seite 6: Wichtiger Hinweis
ÖLANSAUGSYSTEME Achtung: überprüfen, ob die Rücklaufleitung nicht verstopft ist, bevor den Brenner in Betrieb gesetzt wird. Eventuelle Verstopfungen würden die Beschädigung der Wellendichtung zur Folge haben. WICHTIGER HINWEIS Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet. Für Einrohrbetrieb, ist es notwendig die By-Pass Schraube (A) zu entfernen. -
Seite 7: Elektrisches Verdrahtungsschema
ELEKTRISCHES VERDRAHTUNGSSCHEMA 230V 50Hz ACHTUNG NULLEITER NICHT MIT DER PHASE VERWECHSELN BEMERKUNGEN: – Leiterdurchmesser 1 mm – Die vom Installateur ausgeführten elektrischen Verbindungen müs- Schalter mit sen den diesbezüglichen Landesbestimmungen entsprechen. Sicherung – Für den Anschlüss an Kessel ohne 7- poliger stecker die Anleitungen auf Blatt 6 beachten. - Seite 8 ACHTUNG: Der Brenner ist mit einer 7- polige Steckdose versehen, die zur direkten elektrischen Verbin- dung mit dem am Kessel angebrachten Stecker dient (siehe Schema Blatt 5). Sollte der Kessel nicht mit einem Stecker versehen sein, dann wie folgt vorgehen: –...
- Seite 9 Um das Steuergerät vom Brenner zu trennen: die Schraube (A) (siehe untere Abbildung) lösen und in Richtung des Pfeiles ziehen. S7348 VERLAUF ELEKTRISCHEN BELS 1 - Kabeldurchführung 2 - Kabelbefestigung 3 - Klemmleiste 4 - Klemme für 2. Stufe thermostat 5 - 4- polige Steckdose für 2.
-
Seite 10: Einstellung Der Verbrennung
EINSTELLUNG DER VERBRENNUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung der Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, ihrer Temperatur und der mittlenen Kesseltemperatur. Nach der Kesselleistung, werden Düse, die Einstellungen des Brennkopfes und der Luftklappe, gemäß... -
Seite 11: Luftklappeneinstellung
Die in der Tabelle angegebenen Einstellungen des Brennerkopfes gelten für die überwiegende Mehr- heit der Fälle. Die Anpassung der Verbrennungsluft für die Anlage wird nur über die Luftklappe ausgeführt. Werden nachträglich bei laufendem Brenner, Veränderungen am Brennerkopf vorgenommen, ist die Spindel (1) wie folgt, mit einem Maulschlüssel von 6 mm (2), zu betätigen: Rechtsdrehung: (Zeichen +) um die im Feuerraum eingeführte Luftmenge zu erhöhen und deren Druck... -
Seite 12: Pumpendruck Und Luftdurchsatz
PUMPENDRUCK UND LUFTDURCHSATZ Der Brenner ist mit einer hydraulischen Vorrichtung versehen, welche von einem Ekonomiser gesteuert wird, der den Öldurchsatz und die Verbrennungsluft auf ca. 70 % des max. Durchsatzes vermindert. Teil Teil B II - I II - I S7353 S7354 EINSTELLUNG 1. -
Seite 13: Elektroden - Stellung
ELEKTRODEN - STELLUNG Achtung: Vor Abnahme oder Montage der Düse, die Schraube (A) lösen und den Elektrodenblock nach vorne abnehmen. DEN ELEKTRODENSTOCK BIS ZUM ANSCHLAG AUSFAHREN 4 ± 0,3 mm D5288 6,5 ± 0,5 mm ANFAHRPROGRAMM DES BRENNERS Mit Störung wegen nicht erfolgter Zündung Normal Thermostat... - Seite 14 EKONOMISER Der in der Zeichnung aufgezeigte Ekonomiser kann mit einem 2. Stufe Thermostat verbunden werden; in diesem Fall entfaltet er 2 Funktionen: 1. Er verzögert das Einschalten des Ventils der 2. Stufe gegenüber jenem der 1. Stufe um 5 - 6 Sekunden. 2.
