Vorbereitung der Wetterstation

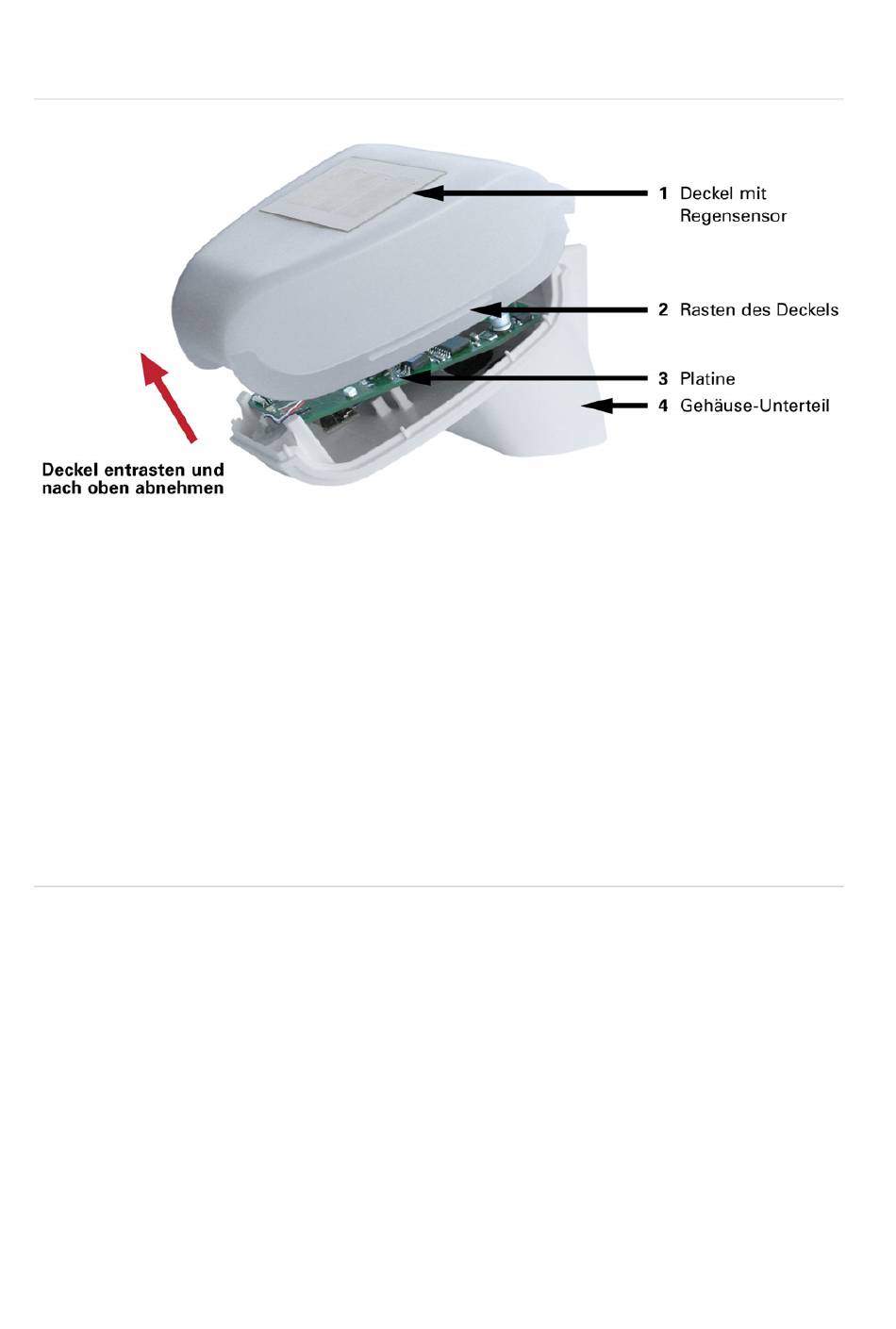

Abb. 9
Der Deckel der Wetterstation mit dem Regensensor ist am unteren Rand rechts und
links eingerastet (siehe Abb. 9). Nehmen Sie den Deckel von der Wetterstation ab.
Gehen sie sorgfältig vor, um die Kabelverbindung zwischen der Platine im Unterteil und
dem Regensensor im Deckel nicht abzureißen (Kabel mit Stecker).
Führen Sie das Anschlusskabel durch die Gummidichtung an der Unterseite der
Wetterstation und schließen Spannung und Datenkabel an die dafür vorgesehenen
Klemmen an. Der Anschluss erfolgt mit handelsüblichem Telefonkabel (J-Y(ST)Y 2 × 2 ×
0,8).

Ausrichten der DCF77-Antenne

Die Antenne für den DCF77-Empfang von Datum und Uhrzeit befindet sich im Gehäuse
unter der Platine. Mit der Stellschraube (siehe Kapitel „Aufbau der Platine", Abb. 1, Nr.
4) kann die Antenne in einem Winkel von 180° gedreht und somit optimal ausgerichtet
werden. Der Empfang ist vorhanden, wenn die Kontroll-LED (siehe Abb. 1, Nr. 3)
regelmäßig einmal pro Sekunde blinkt (in Sekunde 59 setzt das Blinken einmal aus). 30
Minuten nach dem Einschalten hört die LED auf zu blinken und erlischt.
