Biegemoment - Linak DL2 Montageanleitung

Biegemoment

Spindelende
X-
Y-

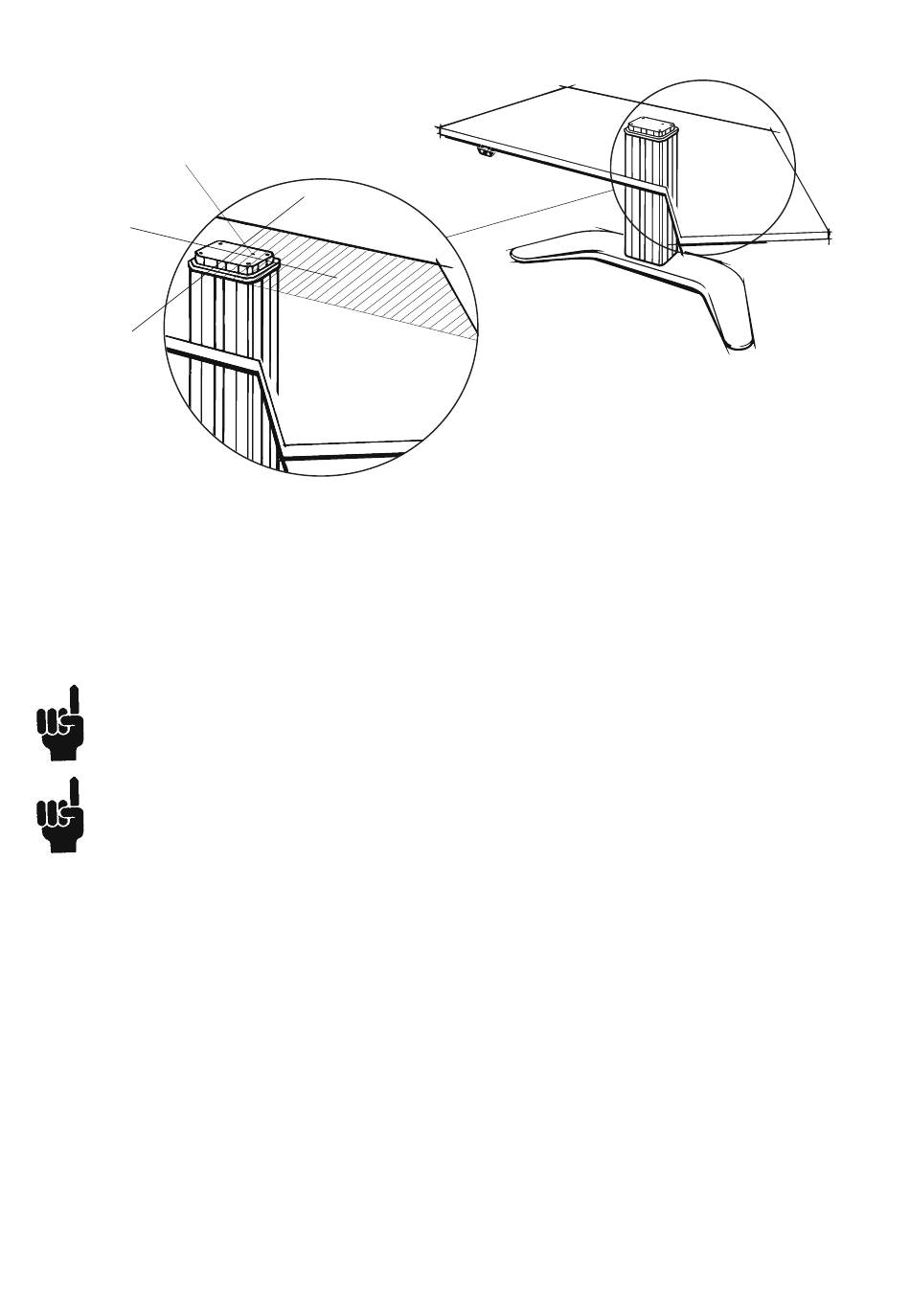

Um die Momentenlast zu begrenzen, platzieren Sie idealerweise die schwerste Last auf dem schraffierten Bereich
(siehe Abb. 2). Dort ist die Spindel platziert. Sie befindet sich auf der gleichen Seite wie der Kabelanschluss. Für
weitere Informationen bzgl. des Biegemoments vergleichen Sie bitte das Datenblatt DL2.
LINAK empfiehlt, das DESKLINE
Die Hubsäule muss so montiert werden, dass zu jeder Zeit ein vollständiges Einfahren möglich ist. Der
komplett eingefahrene Endpunkt ist auch gleich der Referenzpunkt, der für eine Initialisierung des Sys-
tems genutzt wird.
Kann dieser Punkt nicht angefahren werden, ist kein Reset des Systems möglich. Fehlfunktionen des
Systems können die Folge sein.
Y+
X+
Abbildung 2
System nur in Anwendungen auf Druck zu verwenden.
®
Seite 12 von 24
