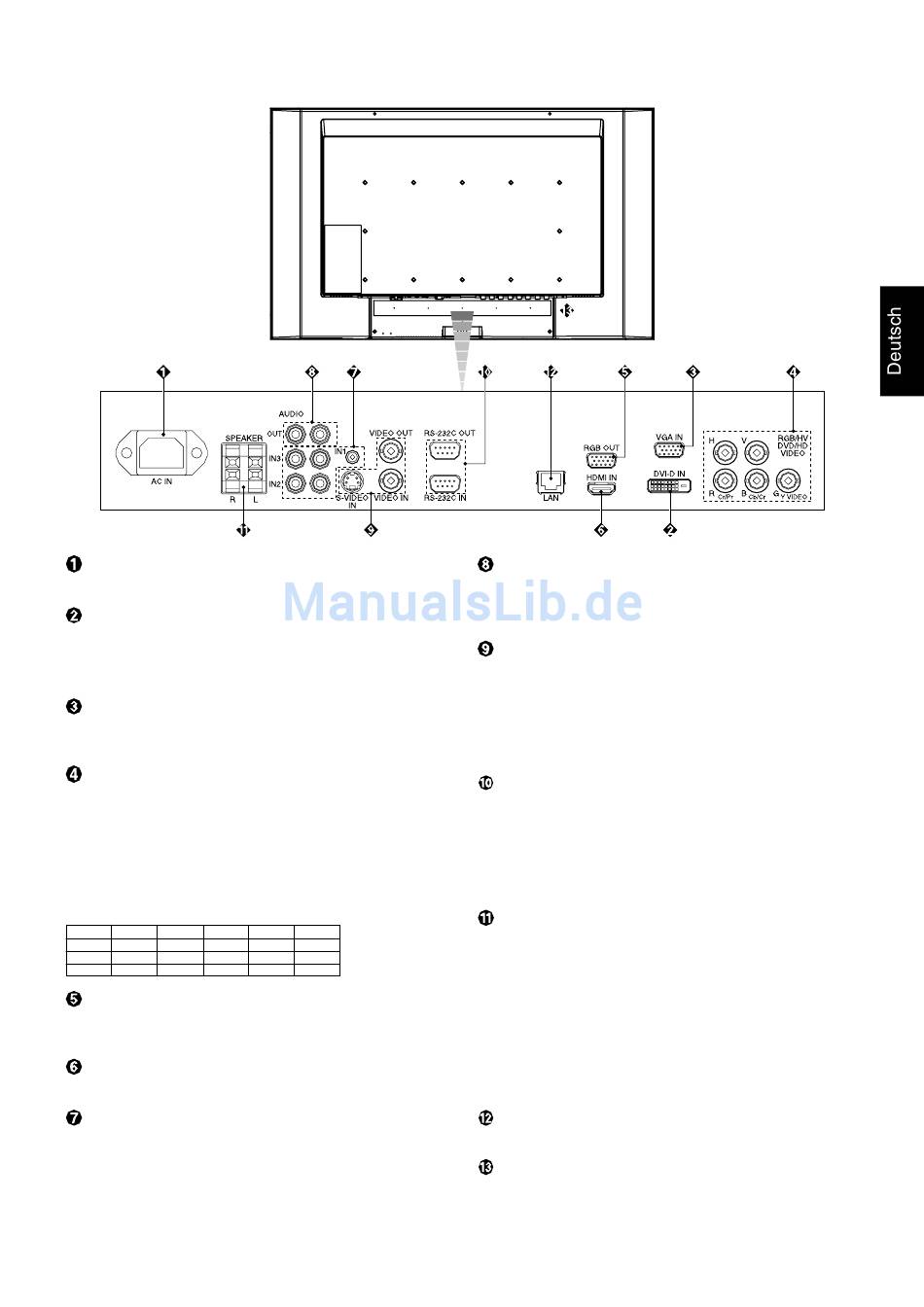

Anschlüsse
Wechselstromeingang (AC IN)
Hier wird das mitgelieferte Netzkabel angeschlossen.
DVI IN (DVI-D)
Eingang für digitale RGB-Signale von einem Computer oder
HDTV-Gerät mit digitalem RGB-Ausgang.
* Dieser Anschluss unterstützt keine analogen Eingangssignale.
VGA IN (Mini-D-SUB-Anschluss, 15-polig)
Eingang für analoge RGB-Signale von einem Computer oder
anderem RGB-Gerät.
RGB/HV IN [R, G, B, H, V] (BNC)
Eingang für analoge RGB-Signale oder Signale von einem
anderen RGB-Gerät.
Dies dient auch dazu, Geräte wie DVD-Player, HDTV-Geräte
und Set-Top-Boxen anzuschließen.
Dieser Eingang kann für eine RGB-, DVD/HD- oder
Videoquelle verwendet werden. Wählen Sie den Signaltyp
unter ANSCHLUSSEINSTELLUNG im Menü ERWEITERTE
EINSTELLUNGEN.
R
G
B
RGB/HV
R
G
B
DVD/HD
Pr
Y
Pb
VIDEO2
VIDEO
RGB OUT (Mini-D-SUB-Anschluss, 15-polig)
Für die Ausgabe des Signals vom VGA- und RGB/HV-IN-
Anschluss zum Eingang eines separaten Geräts.
HDMI-Anschluss
Eingang für digitale HDMI-Signale.
AUDIO IN 1, 2, 3
Eingang für Audiosignale von externen Geräten wie etwa
Computern, Videorekordern oder DVD-Playern.
H
V
H
V
Deutsch-9
AUDIO OUT
Für die Ausgabe des Audiosignals von AUDIO IN 1-, 2- und 3-
Anschlüssen zu einem externen Gerät (Stereoreceiver,
Verstärker usw.).
VIDEO-EINGANGS-/AUSGANGSBUCHSE
VIDEO IN-Anschluss (BNC): Eingang für ein gemischtes
Videosignal.
VIDEO OUT-Anschluss (BNC): Ausgang für das gemischte
Videosignal vom VIDEO IN-Anschluss.
S-VIDEO IN-Anschluss (Mini DIN 4-polig): Eingang für
S-VIDEO (Y/C, separates Signal).
EXTERNAL CONTROL (D-Sub-9-Anschluss)
IN-Anschluss: Verbinden Sie den RS-232C-Eingang mit
externen Geräten wie z. B. einem PC, um die RS-232C-
Funktionen zu steuern.
OUT-Anschluss: RS-232C-Ausgang. Für den Anschluss
mehrerer MultiSync-Monitore mittels einer RS-232C-
Verkettung.
EXTERNEN LAUTSPRECHERANSCHLÜSSE
Ausgang für das Audiosignal von AUDIO 1, 2, 3.
Hinweis: Dieser Lautsprecheranschluss ist für optionale
Lautsprecher.
SP-3215 für MultiSync V321, SP4020-4620 für MultiSync
LCD4215
, SP-4615 für MultiSync V461.
(R)
Wenn Sie SP4020-4620 für LCD4215
Sie bitte SP4020-4620 mit großen Erweiterungsblöcken (mit
Lautsprecher geliefert) wie für die Montage auf dem
LCD4620. (Der LCD4215
wird im Benutzerhandbuch
(R)
SP4020-4620 nicht erwähnt.)
LAN-Port (RJ-45) (nur V321 und V461)
LAN-Verbindung. Siehe Seite 25.
Kensington-Schloss (nur V461 und LCD4215
Sicherheit und Diebstahlschutz.
verwenden, benutzen
(R)
)
(R)
