Steuern des LCD-Monitors mittels RS-232C-Steuerung
Sie können diesen LCD-Monitor steuern, indem Sie einen Computer mit RS-232C-Terminator anschließen.
Folgende Funktionen können vom Computer aus gesteuert werden:
•
Ein- und Ausschalten
•
Wechseln des Eingangssignals

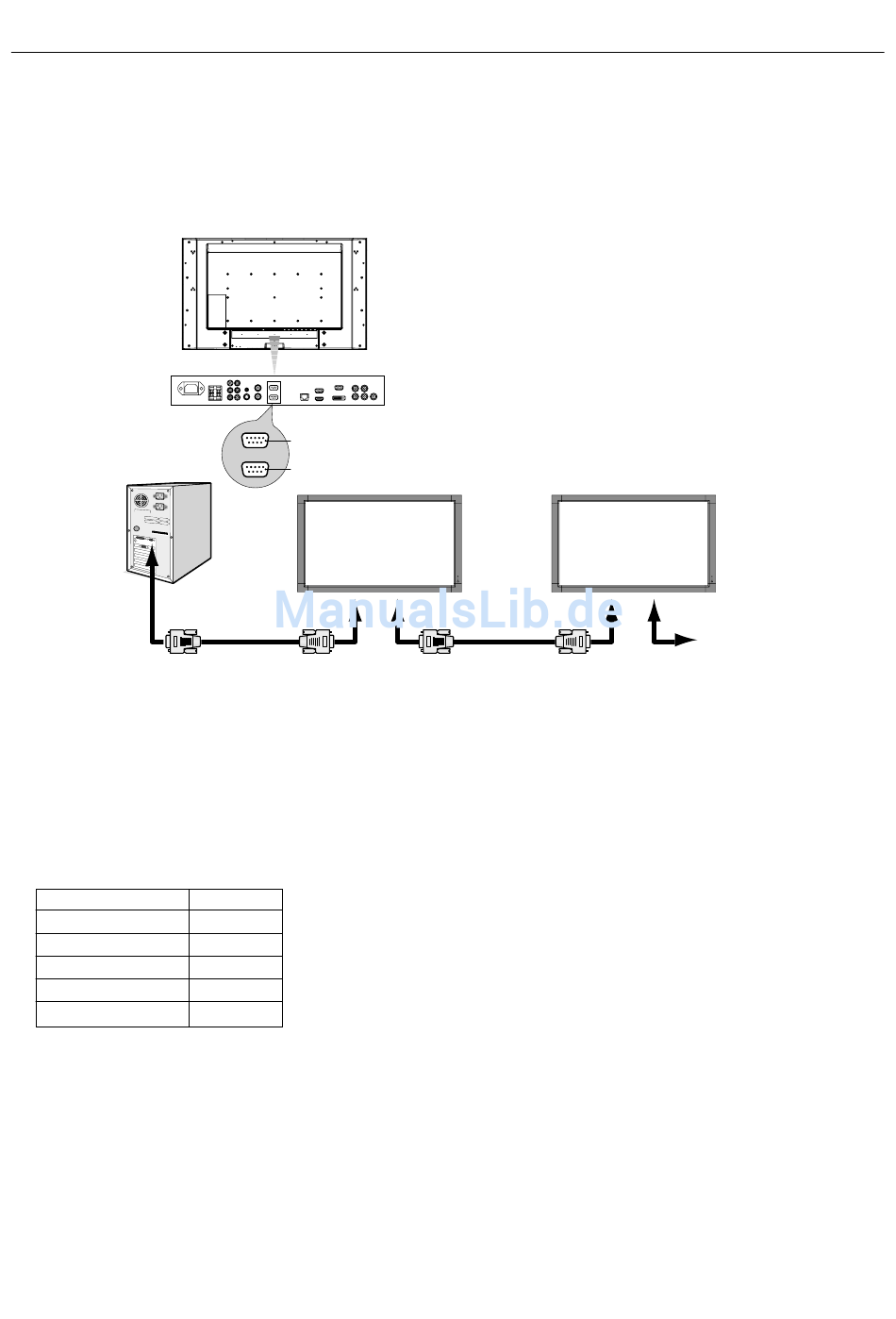

Anschluss
LCD-Monitor + PC
PC (Ausgang)
HINWEIS: Falls Ihr Computer nur über einen 25-poligen seriellen Anschluss verfügt, benötigen Sie einen entsprechenden
Adapter. Weitere Informationen erhalten Sie bei Ihrem Händler.
* Damit die Bedienung funktioniert, muss der RS-232C-AUSGANG mit einem Monitor des gleichen Modells verbunden werden.
Verbinden Sie den RS-232C-Ausgang nicht mit Geräten eines anderen Typs.
Zur Steuerung einzelner oder mehrerer zusammengeschlossener Monitore verwenden Sie bitte die Steuerbefehle.
Anleitungen zur Verwendung der Steuerbefehle finden Sie auf der mit dem Monitor gelieferten CD. Der Dateiname lautet
„External_control_****.pdf".
1) Schnittstelle
PROTOKOLL
BAUDRATE
DATENLÄNGE
PARITÄTSBIT
STOPPBIT
FLUSSSTEUERUNG KEINE
Dieser LCD-Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung.
Für die Steuerung über die RS-232C-Schnittstelle muss ein gekreuzt gepoltes Kabel (Nullmodemkabel) (nicht mitgeliefert)
verwendet werden.
2) Tabelle der Steuerbefehle
Weitere Informationen finden Sie in der Datei „External_Control_****.pdf" auf der CD-ROM.
MultiSync
AUSGANG
EINGANG
MultiSync
RS-232C
(EINGANG)
RS-232C-Kabel
RS-232C
9600 [bps]
8 [Bit]
KEINES
1 [Bit]
RS-232C
RS-232C
(AUSGANG)
(EINGANG)
RS-232C-Kabel
