Inhaltszusammenfassung für NEC MultiSync V323

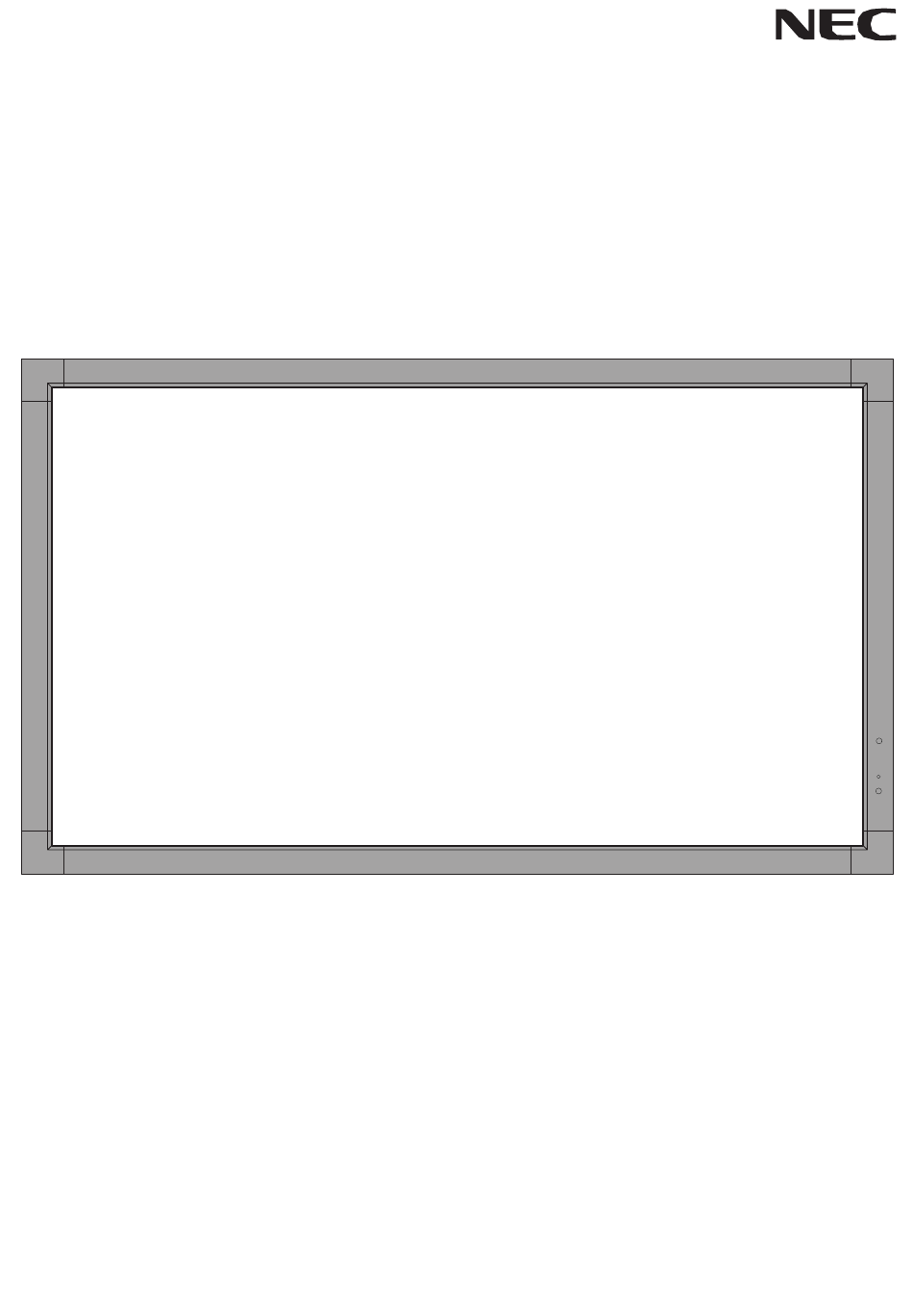

- Seite 1 Bedienungsanleitung MultiSync V323...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ............................Deutsch-ii Konformitätserklärung ..........................Deutsch-1 Wichtige Informationen ..........................Deutsch-2 WARNUNG ............................. Deutsch-2 VORSICHT ............................. Deutsch-2 Sicherheitsvorkehrungen, Pfl ege und Einsatzempfehlungen ............... Deutsch-3 Inhalt der Verpackung ..........................Deutsch-4 Installation ..............................Deutsch-5 Anbringung des Montagezubehörs ....................Deutsch-6 Die Teile und ihre Funktionen ........................Deutsch-8 Bedienfeld ............................ -
Seite 3: Konformitätserklärung
Microsoft und Windows sind eingetragene Marken der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation. OmniColor ist eine eingetragene Marke der NEC Display Solutions Europe GmbH in den Ländern der EU und der Schweiz. Alle anderen Marken oder eingetragenen Marken sind Eigentum der jeweiligen Unternehmen. -
Seite 4: Wichtige Informationen
Wichtige Informationen WARNUNG SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERUNGSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN. ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN. -
Seite 5: Sicherheitsvorkehrungen, Pfl Ege Und Einsatzempfehlungen
Abschnitt 820.93, Grounding of Outer Conductive Shield of a beeinträchtigt wird und reißt oder abblättert. Coaxial Cable (Erdung der Außenabschirmung bei Koaxialkabeln) der NEC-Vorschriften (National Electrical Code) geerdet sein. • Die Abschirmung des Koaxialkabels sollte mit der Erdung des Gebäudes verbunden werden. -
Seite 6: Inhalt Der Verpackung
Inhalt der Verpackung Der Karton* mit Ihrem neuen MultiSync-Monitor sollte folgende Komponenten enthalten: • LCD-Monitor • Netzkabel* • Signalkabel • Fernbedienung und Mignon-Batterien (Größe AA) • Installationshandbuch • CD-ROM Signalkabel (Mini-D-SUB 15-polig auf Mini-D-SUB 15-polig) Netzkabel* Installationshandbuch Installationshandbuch CD-ROM Fernbedienung und Mignon-Batterien (Größe AA) Bewahren Sie den Originalkarton und das Verpackungsmaterial für spätere Transporte des Monitors auf. -
Seite 7: Installation
Achten Sie auf ausreichende Luftzufuhr oder sorgen Sie für Anzugsdrehmoment: 470–635 N•cm). Die Bügelaussparung Klimatisierung am Monitor und an der Montagevorrichtung, sollte weniger als φ 8,5 mm betragen. NEC empfi ehlt damit die entstehende Wärme abgeführt werden kann. Montageadapter, die der Norm UL1678 für Nordamerika entsprechen. -
Seite 8: Anbringung Des Montagezubehörs
Monitor war zuvor in der Schutzfolie originalverpackt. Stellen Sie sicher, dass sich nichts auf dem Tisch befi ndet, was den Monitor beschädigen kann. Wenn Sie Montagezubehör verwenden, das nicht NEC- konform und -geprüft ist, muss es mit der VESA-kompatiblen Montagemethode konform sein. - Seite 9 3. Anbringen und Entfernen des optionalen 5. Kippen verhindern Monitorfußes für Tischaufbau Wenn Sie den Bildschirm zusammen mit dem optionalen Monitorfuß verwenden, befestigen Sie den LCD-Monitor mit VORSICHT: Zum An- und Abbauen des Fußes sind einer ausreichend stabilen Kette oder einem Seil an einer mindestens zwei Personen erforderlich.
-
Seite 10: Die Teile Und Ihre Funktionen
Die Teile und ihre Funktionen Bedienfeld ³ º Netzschalter Taste EXIT Schaltet den Monitor ein bzw. aus. Siehe auch Seite 16. Aktiviert das OSD-Menü, wenn es deaktiviert ist. Dient als Taste EXIT, mit der Sie bei Verwendung des OSD- · Taste MUTE Menüs zum vorherigen Menü... -
Seite 11: Anschlüsse
Anschlüsse ³ º Wechselstromeingang (AC IN) HDMI-Anschluss Hier wird das mitgelieferte Netzkabel angeschlossen. Eingang für digitale HDMI-Signale. · ¾ Hauptnetzschalter VGA IN (Mini-D-SUB-Anschluss, 15-polig) Schalter zum Ein- und Ausschalten der Netzspannung. Eingang für analoge RGB-Signale von einem Computer oder anderem RGB-Gerät. Dieser Eingang kann mit einer »... -
Seite 12: Fernbedienung
Fernbedienung ¿ Taste SEITENVERHÄLTNIS Dient zur Auswahl des Seitenverhältnisses: [FULL], [WIDE], [DYNAMIC], [1:1], [ZOOM] oder [NORMAL]. Siehe Seite 17. ´ Taste SOUND Künstlicher Surroundklang für interne/externe Lautsprecher. Wenn die Surround-Funktion aktiviert wird, wird die Audioausgabe deaktiviert. ² ZEHNERTASTATUR Drücken Sie diese Tasten, um Kennwörter festzulegen und zu ändern, den Kanal zu wechseln und die FERNBEDIENUNGS-ID einzustellen. -
Seite 13: Reichweite Der Fernbedienung
Reichweite der Fernbedienung Taste PIP (Picture in Picture, Bild im Bild) Taste ON/OFF: Schaltet zwischen BIB, POP, Richten Sie die Vorderseite der Fernbedienung bei der PARALLELMOD S.VERH und PARALLELMOD VOLL um. Tastenbenutzung auf den Fernbedienungssensor des LCD- Siehe Seite 22. Monitors. -
Seite 14: Einrichtung
Einrichtung 1. Wählen Sie den Installationsort NEC empfi ehlt die Verwendung folgender Batterien: • Legen Sie Mignon-Batterien (Größe AA) so ein, dass VORSICHT: Die Installation des LCD-Monitors muss von die Plus- und Minuszeichen auf den Batterien mit einem qualifi zierten Techniker durchgeführt den entsprechenden Markierungen im Batteriefach werden. -
Seite 15: Bedienen Sie Die Extern Angeschlossenen Geräte
5. Schalten Sie die Stromversorgung aller angeschlossenen externen Geräte ein Wenn die Geräte an einen Computer angeschlossen sind, schalten Sie zuerst den Computer ein. 6. Bedienen Sie die extern angeschlossenen Geräte Lassen Sie das Signal der gewünschten Eingangsquelle anzeigen. 7. Stellen Sie die Lautstärke ein Nehmen Sie, falls nötig, Änderungen an der Lautstärkeeinstellung vor. -
Seite 16: Verbindungen
Verbindungen HINWEIS: Beim Einschalten des Bildschirms oder eines anderen externen Geräts dürfen keine Kabel angeschlossen bzw. abgezogen werden, da dies zu einem Bildverlust führen kann. HINWEIS: Verwenden Sie ein Audiokabel ohne integrierten Widerstand. Die Verwendung eines Audiokabels mit integriertem Widerstand verringert die Lautstärke. Bevor Sie Geräte anschließen: Schalten Sie zunächst alle angeschlossenen Geräte aus, und stellen Sie die Verbindungen her. -
Seite 17: Anschluss Eines Computers
Anschluss eines Computers Wenn Sie Ihren Computer an den LCD-Monitor anschließen, können Sie die Bildschirmanzeige des Computers auf dem Monitor anzeigen. Bei einigen Videokarten mit einem Pixeltakt über 162 MHz wird das Bild möglicherweise nicht richtig angezeigt. Ihr LCD-Monitor zeigt ein scharfes Bild, indem er das werkseitig voreingestellte Timingsignal automatisch anpasst. <Typisches werkseitig voreingestelltes Signaltiming>... -
Seite 18: Grundlegende Bedienung
Grundlegende Bedienung Stromversorgung EIN und AUS Wenn der LCD-Monitor eingeschaltet ist, leuchtet die Betriebsanzeige grün. In ausgeschaltetem Zustand leuchtet sie rot oder gelb. HINWEIS: Der Hauptnetzschalter muss zum Einschalten des Monitors entweder mithilfe der Fernbedienung oder dem Netzschalter auf der Vorderseite des LCD-Monitors auf EIN gestellt werden. Hauptnetzschalter Netzschalter Verwenden der Fernbedienung... -
Seite 19: Betriebsanzeige
Betriebsanzeige Seitenverhältnis des Bildes DVI, VGA, DPORT Modus Status-LED FULL ZOOM NORMAL EINGESCHALTET Grün* AUSGESCHALTET HDMI, DVD/HD, SCART, VIDEO1, VIDEO2, S-VIDEO Leistungsaufnahme unter 0,5 W FULL WIDE DYNAMIC ZOOM NORMAL Energiesparen Gelb Leistungsaufnahme unter 1 W* Standby-Modus mit aktivierten Blinkt abwechselnd grün und gelb. „ZEITPLAN-EINSTELLUNGEN“... -
Seite 20: Osd-Informationen
OSD-Informationen Das Informations-OSD bietet folgende Informationen: Monitor-ID, Eingangsquelle, Darstellungsgröße usw. Drücken Sie auf der Fernbedienung die Taste DISPLAY, um das Informations-OSD aufzurufen. ID-Nummer, die dem aktuellen Monitor zugewiesen ist* ID-Nummer, die dem über RS-232C gesteuerten Monitor zugewiesen ist* Eingangsname Audioeingangsmodus Seitenverhältnis des Bildes Informationen über das Eingangssignal Informationen über das Teilbild... -
Seite 21: Osd-Steuerungen (On-Screen-Display)
OSD-Steuerungen (On-Screen-Display) Hinweis: Je nach Modell oder optionalem Zubehör sind einige Funktionen möglicherweise nicht verfügbar. Eingangsquelle Hauptmenüsymbole Hauptmenüeintrag Schieberegler zur Untermenü Einstellungsanpassung THANK YOU FOR SAVING THE ENVIRONMENT. CARBON FOOTPRINT 86.0 % PICTURE MODE Select Goto Adjustment Return Close Tastenbeschreibung Taste AUF oder AB SET drücken. -
Seite 22: Bild
Teile des Bilds ab. (S-KURVE) DICOM SIM. DICOM-GSDF-Kurve für LCD-Typ simuliert. PROGRAMMIERBAR Mit Hilfe optionaler NEC-Software kann eine programmierbare Gammakurve geladen werden. FILMEINSTELLUNGEN RAUSCHMINDERUNG Passt den Grad der Rauschminderung an. Drücken Sie + oder -, um die Einstellung anzupassen. Nur Eingänge VIDEO1, VIDEO2, S-VIDEO TELECINE Erkennt automatisch die Bildrate des Quellsignals zum Erzielen einer optimalen Bildqualität. -
Seite 23: Audio
HORIZONTALE AUFLÖSUNG Passt die Bildbreite an. Nur für den VGA-Eingang VERTIKALE AUFLÖSUNG Passt die Bildhöhe an. Nur für den VGA-Eingang EINGANGSAUFLÖSUNG Sollte ein Problem mit der Signalerkennung bestehen, bewirkt diese Funktion, dass der Monitor das AUTOM. Nur für den VGA-Eingang Signal mit der gewünschten Aufl... -
Seite 24: Bild Im Bild
ZEIT Stellt die Uhrzeit für die Echtzeituhr ein. ZEITUMSTELL. Aktiviert oder deaktiviert die Umstellung auf Sommerzeit. RESET Setzt die folgenden Einstellungen innerhalb des Menüs ZEITPLAN auf die Werkseinstellungen zurück. ABSCHALT-TIMER, ZEITPLAN-EINSTELLUNGEN und ZEITPLAN-LISTE. BILD IM BILD BIB-MODUS BEIBEHALTEN Nach dem Abschalten bleibt der Monitor in den Modi BIB und TEXT-TICKER. Wird der Monitor wieder eingeschaltet, erscheint die Anzeige als BIB und TEXT-TICKER, ohne dass Sie den OSD öffnen müssen. -
Seite 25: Mehrfachanzeige
INFORMATIONS OSD Hiermit wird festgelegt, ob das INFORMATIONS OSD angezeigt wird oder nicht. Das INFORMATIONS EIN, 3 Sek. OSD wird angezeigt, wenn sich das Eingabesignal oder die Eingabequelle ändert. Das INFORMATIONS OSD wird außerdem eine Warnung ausgeben, wenn kein Signal vorhanden ist oder das Signal außerhalb des zulässigen Bereichs liegt. -
Seite 26: Monitorschutz
LAN-EINSTELLUNG Wenn Sie diese Funktion verwenden, sollte LAN als EXTERNE STEUERUNG ausgewählt sein. HINWEIS: Bei einer Änderung der Angaben unter LAN-EINSTELLUNG müssen Sie einige Sekunden warten, bis diese Einstellungen übernommen werden. DHCP Wenn diese Option aktiviert wird, wird dem Monitor von Ihrem DHCP-Server automatisch eine IP- GESPERRT Adresse zugewiesen. -
Seite 27: Erweiterte Einstellungen
SICHERHEIT Sperrt das Sicherheits-Passwort. DDC/CI FREIGEGEBEN/GESPERRT: Schaltet die 2-Wege-Kommunikation und die Steuerung des Monitors FREIGEBEN EIN oder AUS. ALERT MAIL Legt fest, ob über ein drahtgebundenes LAN E-Mail-Benachrichtigungen zu Monitorfehlern gesendet werden. RESET Setzt die folgenden Einstellungen innerhalb des Menüs MONITORSCHUTZ auf die Werkseinstellungen zurück: VENTILATORSTEUERUNG, BILDSCHIRMSCHONER, SEITENRANDFARBE, AUTOM. - Seite 28 ÜBERTASTUNG Einige Videoformate erfordern möglicherweise einen anderen Scan-Modus, damit das Bild in der besten Nur Eingänge HDMI, DVD/HD, SCART, VIDEO1, Qualität angezeigt wird. VIDEO2, S-VIDEO Das Bild überschreitet die anzeigbare Größe. Der Bildrand ist abgeschnitten. Etwa 95% des Bildes werden auf dem Bildschirm angezeigt. Die Bildgröße bleibt innerhalb des Anzeigebereichs.
- Seite 29 Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. NEC DISPLAY SOLUTIONS empfi ehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden.
-
Seite 30: Fernbedienungsfunktion
Fernbedienungsfunktion FERNBEDIENUNGS-ID-FUNKTION Monitor ID:1 Monitor ID:2 Monitor ID:3 FERNBEDIENUNGS- ID Mithilfe der Fernbedienung können Sie über den so genannten FERNBEDIENUNGS-ID- Fernbedienung Fernbedienung Fernbedienung Modus bis zu 100 einzelne MultiSync-Monitore steuern. Der FERNBEDIENUNGS-ID- funktioniert funktioniert funktioniert Modus arbeitet in Verbindung mit der Monitor-ID und ermöglicht die Steuerung von bis zu 100 einzelnen MultiSync-Monitoren. - Seite 31 2. Stellen Sie die Monitor-ID und den IR-Steuerungsmodus ein. Damit die Bedienung einwandfrei funktioniert, sollte die Monitor-ID im OSD-Menü jedes Monitors in der Kette eingestellt werden. Die Monitor-ID kann im OSD im Menü „MEHRFACHANZEIGE“ eingestellt werden. Die Monitor-ID-Nummer kann zwischen 1 und 100 eingestellt werden.
-
Seite 32: Steuern Des Lcd-Monitors Mittels Rs-232C-Steuerung
Steuern des LCD-Monitors mittels RS-232C-Steuerung Sie können diesen LCD-Monitor steuern, indem Sie einen Computer mit RS-232C-Terminator anschließen. HINWEIS: Wenn Sie diese Funktion verwenden, sollte RS-232C als EXTERNE STEUERUNG ausgewählt werden (Siehe Seite 23). Folgende Funktionen können vom Computer aus gesteuert werden: •... - Seite 33 2) Tabelle der Steuerbefehle Weitere Befehle fi nden Sie in der Datei „External_Control.pdf“ auf der CD-ROM. Funktion (Monitor-ID = 1) Code-Daten Power EIN 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 31 03 73 0d Power AUS 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 34 03 76 0d Eingangsquelle DisplayPort...
-
Seite 34: Steuern Des Lcd-Monitors Mittels Lan-Steuerung
Steuern des LCD-Monitors mittels LAN-Steuerung Anschluss an ein Netzwerk Die Verwendung eines LAN-Kabels ermöglicht Ihnen die Festlegung der Netzwerkeinstellungen und Alarm-E-Mail-Einstellungen mithilfe einer HTTP-Serverfunktion. HINWEIS: Wenn Sie diese Funktion verwenden, sollte LAN als EXTERNE STEUERUNG ausgewählt werden (Siehe Seite 23). Um eine LAN-Verbindung zu verwenden, müssen Sie eine IP-Adresse zuweisen. -
Seite 35: Vorbereitungen Vor Der Nutzung
Sie über diesen Hostnamen und einen kompatiblen Browser auf die Netzwerkeinstellungen des Monitors zugreifen. Beispiel 1: Wenn der Hostname des Monitors auf „pd.nec.co.jp“ gesetzt wurde, erfolgt der Zugriff auf die Netzwerkeinstellung durch Angabe von http://pd.nec.co.jp/index.html als Adresse oder in der URL-Eingabespalte. -
Seite 36: Alarm-E-Mail-Einstellung
Alarm-E-Mail-Einstellung http://<die IP-Adresse des Monitors>/lanconfi g.html Mithilfe dieser Option wird Ihr Computer über die kabelgebundene LAN-Verbindung per E-Mail über Fehlermeldungen benachrichtigt. Wenn ein Fehler bei dem Monitor auftritt, wird eine Benachrichtigung über die Fehlermeldung gesandt. Alert Mail Wählen Sie [FREIGEGEBEN], um die Funktion für Warnungs-E-Mails zu aktivieren. (Alarm-E-Mail) Wählen Sie [GESPERRT], um die Funktion für Warnungs-E-Mails zu deaktivieren. - Seite 37 Liste der Warnmeldungen Fehlernummer Nachricht der Warnungs-E-Mail Erklärung Maßnahme * Fehlercode The monitor’s power supply is Die Stromversorgung im Standby- Bitte wenden Sie sich an Ihren not functioning normally. (Die Betrieb befi ndet sich nicht im normalen Händler. 70h ~ 7Fh Stromversorgung des Monitors Zustand.
- Seite 38 Einstellung CRESTRON Klicken Sie auf der linken Seite des Bildschirms HOME (Start) auf CRESTRON. Kompatibilität mit CRESTRON ROOMVIEW Der Monitor unterstützt CRESTRON ROOMVIEW. So können mehrere mit dem Netzwerk verbundene Geräte von einem Computer oder Controller verwaltet und gesteuert werden. Weitere Informationen fi...
-
Seite 39: Merkmale Und Funktionen
VESA-Standard (FDMIv1) Montageadapter: Der LCD-Monitor kann an jedem Tragarm oder -bügel montiert werden, der dem VESA-Standard (FDMIv1) entspricht. NEC empfi ehlt die Verwendung eines Montageadapters, der dem TÜV-GS und/oder dem UL1678-Standard für Nordamerika entspricht. DVI-D: Die rein digitale Komponente der von der Digital Display Working Group (DDWG) defi nierten DVI-Schnittstelle für digitale Verbindungen zwischen Computern und Anzeigegeräten. -
Seite 40: Fehlerbehebung
Prüfen Sie die Batterien der Fernbedienung. Bildschatten verschwindet. • Prüfen Sie, ob die Batterien richtig eingelegt sind. HINWEIS: NEC DISPLAY SOLUTIONS empfi ehlt die Darstellung • Prüfen Sie, ob die Fernbedienung auf den Fernbedienungssensor am Monitor zeigt. von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn... -
Seite 41: Technische Daten
Technische Daten Produktspezifi kationen LCD-Modul 31,5 Zoll/801,3 mm diagonal Pixelabstand: 0,36375 mm Aufl ösung: 1920 x 1080 Farbe: Über 16 Millionen Farben (je nach verwendeter Videokarte) Helligkeit: 450 cd/m (max.), 320 cd/m (Werkseinstellung, typ.) bei 25 °C Kontrastverhältnis: 1300:1 Betrachtungswinkel: 89°... -
Seite 42: Pinbelegung
Pinbelegung 1) Analoger Mehrfacheingang (Mini-D-SUB, 15-polig): VGA, DVD/HD, SCART, VIDEO2, S-VIDEO Pin-Nr. Bezeichnung Rot, DVD/HD_Pr, S-VIDEO_C Grün, DVD/HD_Y, S-VIDEO_Y, VIDEO2 Blau, DVD/HD_Pb Mini-D-SUB, 15-polig DDC-GND Rot-GND Grün-GND Blau-GND +5 V (DDC) SYNC-GND GND (B-SYNC) DDC-SDA H-SYNC V-SYNC DDC-SCL 2) RS-232C Eingang/Ausgang Pin-Nr. -
Seite 43: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpfl ichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Defi...
