Anschließen von Geräten
HINWEIS: Beim Einschalten des Bildschirms oder eines anderen externen Geräts dürfen keine Kabel angeschlossen bzw.
abgezogen werden, da dies zu einem Bildverlust führen kann.
HINWEIS: Verwenden Sie ein Audiokabel ohne integrierten Widerstand. Die Verwendung eines Audiokabels mit integriertem
Widerstand verringert die Lautstärke.
Bevor Sie Geräte anschließen:
*
Schalten Sie zunächst alle angeschlossenen Geräte aus, und stellen Sie die Verbindungen her.
*
Ausführliche Hinweise entnehmen Sie den Handbüchern zu den einzelnen Geräteeinheiten.

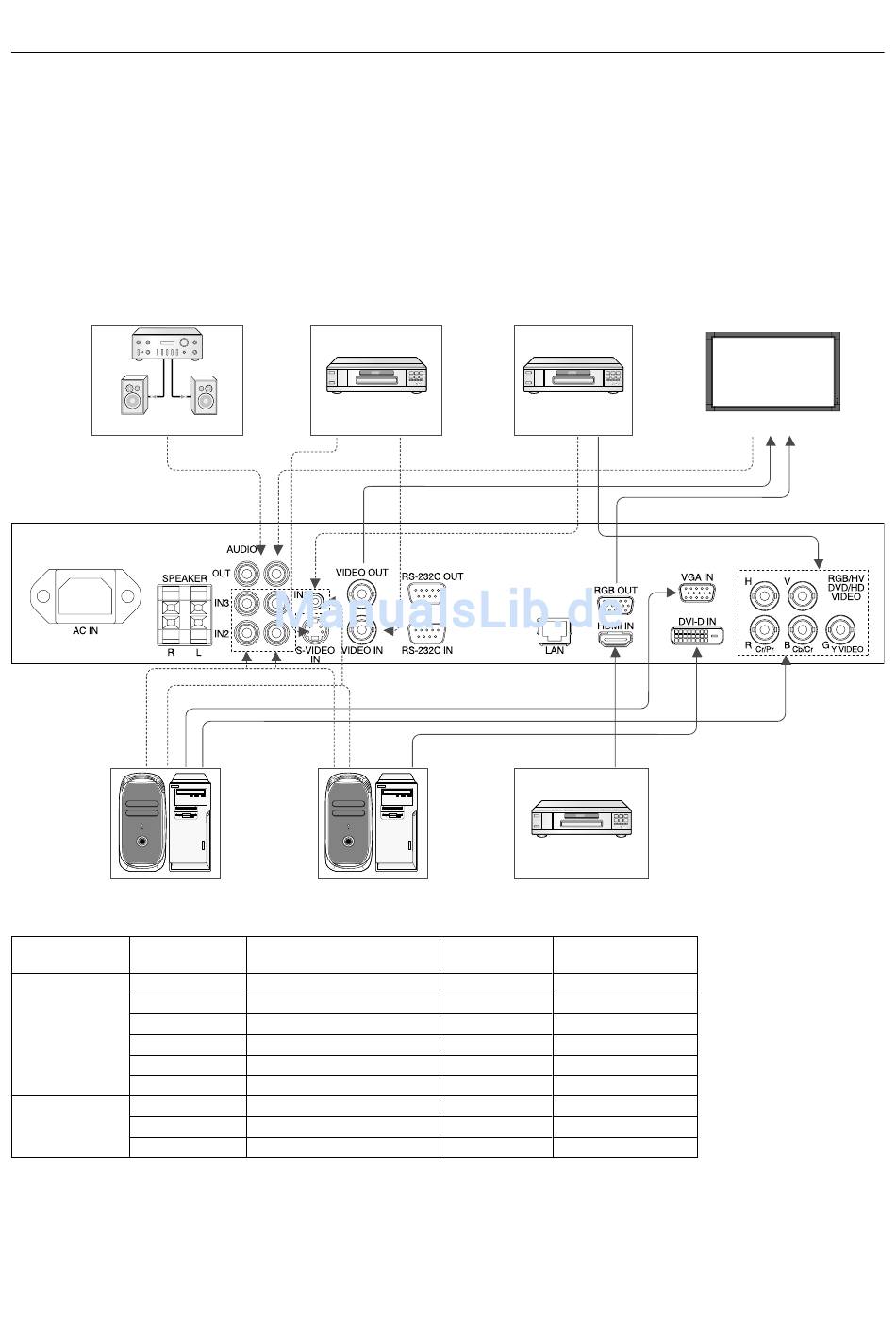

Anschlussübersicht
Stereoverstärker
Computer (Analog)
*: Bei mehreren zusammengeschlossenen Monitoren gibt es eine Obergrenze, wie viele Monitore zusammengeschlossen werden können.
Angeschlossenes
Verbundener
Gerät
Anschluss
DVI (DVI-D)
HDMI
AV
DVD/HD (5BNC)
S-VIDEO
VIDEO1 (BNC)
VIDEO2 (5BNC)
DVI (DVI-D)
PC
VGA
RGB/HV (5BNC)
*1: abhängig vom Signaltyp.
•
AUDIO IN 1, 2 und 3 können als Audioeingänge verwendet werden. Zum Auswählen der Audioquelle [IN1], [IN2] oder [IN3]
durch Drücken der Taste AUDIO INPUT (Fernbedienung).
Videorekorder
Computer (Digital)
Einstellung im
Anschlussmodus
DVI-MODUS: DVI-HD
1
RAW/EXPAND*
BNC-MODUS: COMPONENT
-
-
BNC-MODUS: VIDEO
DVI-MODUS: DVI-PC
-
BNC-MODUS: RGB
Deutsch-14
DVD-Player
DVD-Player mit
HDMI-Ausgang
Name des
Verbundener
Eingangssignals
Audio-Anschluss
DVI
AUDIO IN1, IN2, IN3
HDMI
HDMI
DVD/HD
AUDIO IN1, IN2, IN3
S-VIDEO
AUDIO IN1, IN2, IN3
VIDEO1
AUDIO IN1, IN2, IN3
VIDEO2
AUDIO IN1, IN2, IN3
DVI
AUDIO IN1, IN2, IN3
VGA
AUDIO IN1, IN2, IN3
RGB/HV
AUDIO IN1, IN2, IN3
Zweiter Monitor*
