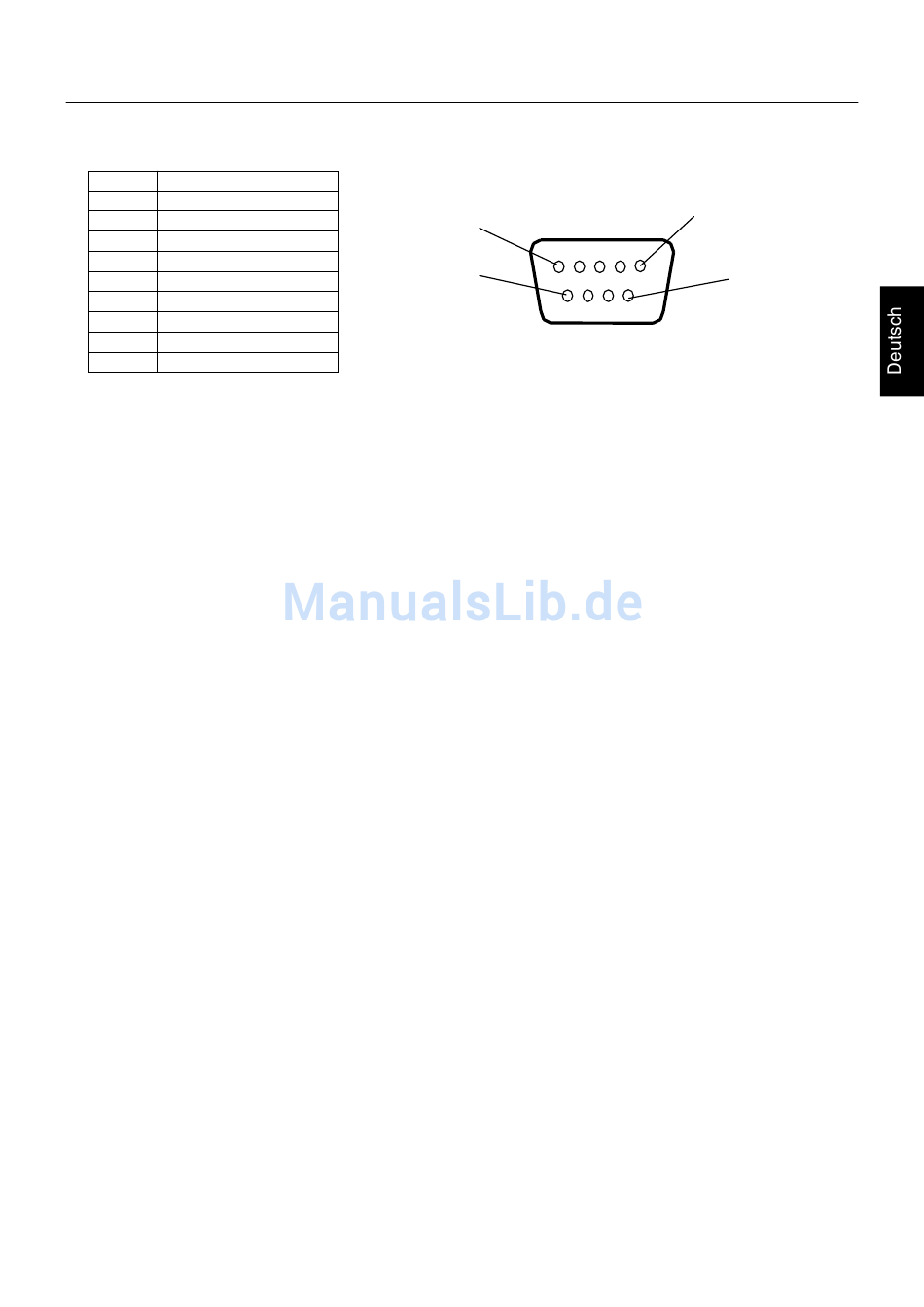

Pinbelegung
RS-232C-Eingang
Pin-Nr.
Bezeichnung
1
an 7 und 8 angeschlossen
2
RXD
3
TXD
4
an 6 angeschlossen
5
GND
6
an 4 angeschlossen
7
an 1 und 8 angeschlossen
8
an 1 und 7 angeschlossen
9
NC
Dieser LCD-Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung.
D-SUB 9-polig
1
6
Deutsch-33
5
9
