Montage mit Aufhängung

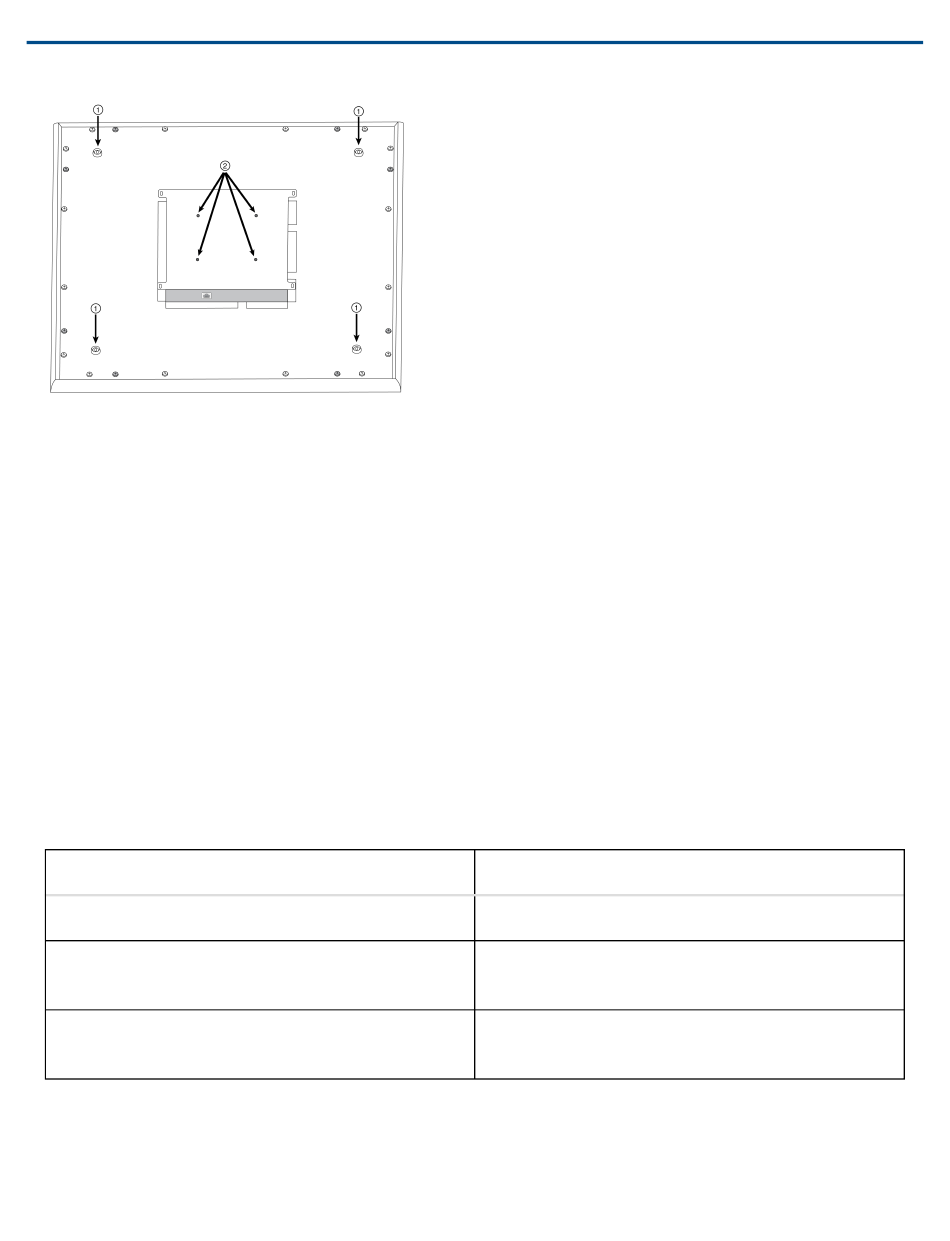

① Seilaufhängepunkte (4 mm Lochgröße)
② VESA-Befestigungslöcher
4-Punkt-Seilaufhängung
Das Mikrofon mittels geflochtenem Metallseil oder sonstigem hochfesten Seil an der Decke befestigen. Die 4 inte-
grierten Aufhängepunkte auf der Rückseite des Mikrofons nutzen, um das Seil sicher anzubringen. Die Lochgröße
in den Aufhängepunkten beträgt 4 mm.
VESA-Standardmontage
Die Rückenplatte am Mikrofon weist 4 Gewindelöcher zum Anbringen des Mikrofons an einer VESA-Befestigungs-
vorrichtung auf. Die Befestigungslöcher entsprechen dem Standard VESA MIS-D:
• Schraubenspezifikation: M4-Gewinde (Tiefe des Gewindelochs des Mikrofons = 9,15 mm)
• Lochabstand: 100 mm (Quadrat)
Kabelführung
Um das Ethernet-Kabel außerhalb des Blickfelds zu halten, ist das sachgerechte Verfahren auf Basis der Installati-
onsart zu nutzen.
Montage
Deckenplatte
VESA-Mastmontage
4-Punkt-Seilaufhängung
Hinweis: Wenn zur Unterbringung des Kabels ein Kabelkanal genutzt wird, lässt sich das Verteilerzubehör (Modell
A910-JB) direkt an der Rückseite des Mikrofons anbringen.
Lösung für die Kabelführung
Das Kabel über dem Deckenraster führen
Das Kabel durch den Mast führen, um es über dem
Deckenraster zu führen
Kabelbinder verwenden, um das CAT5-Kabel entlang
eines der Aufhängeseile anzubringen
