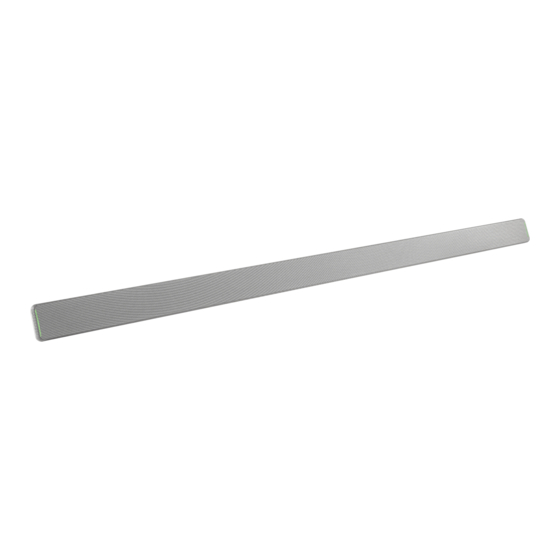

Shure MXA710 Bedienungsanleitung
2-fuß- und 4-fuß-linear-array-mikrofon
Vorschau ausblenden
Andere Handbücher für MXA710:
- Bedienungsanleitung (38 Seiten) ,
- Bedienungsanleitung (40 Seiten) ,
- Bedienungsanleitung (44 Seiten)
Verwandte Anleitungen für Shure MXA710
Inhaltszusammenfassung für Shure MXA710
- Seite 1 MXA710 2-Fuß- und 4-Fuß-Linear-Array-Mikrofon Shure MXA710 linear array microphone user guide. Learn how to install the mic in a variety of rooms and how to use Shure's trusted Intelli Mix DSP platform. Version: 4.1 (2020-I)
-
Seite 2: Inhaltsverzeichnis
Einstellen der Latenz VESA MIS-B-Kompatibel Netzwerkaudio und Shure-Steuerdaten Bespannung des Mikrofons mit Stoff QoS-Einstellungen (Dienstgüte) Steuern von Geräten mit der Shure Designer-Software 1 Digital-Audio-Vernetzung Kompatibilität mit Dante Domain Manager Dante-Flüsse für Shure-Geräte How to Update Firmware Using Designer (Version 4.2... - Seite 3 Shure Incorporated IP-Anschlüsse und -Protokolle Empfindlichkeit des Lobes Verwenden eines Steuerungssystems von Drittanbietern 3 WICHTIGE SICHERHEITSHINWEISE Wichtige Produktinformationen Optionales Zubehör Information to the user Technische Daten Shure-Kundendienst kontaktieren Frequenzgang des MXA710 3/38...
-
Seite 4: Mxa710 2-Fuß- Und 4-Fuß-Linear-Array-Mikrofon
Shure Incorporated MXA710 2-Fuß- und 4-Fuß-Linear-Array-Mikrofon Erste Schritte Zur Steuerung der Mikrofone MXA710 die Shure DesignerSoftware verwenden. Nach Abschluss dieses grundlegenden Ein richtungsvorgangs sollten Sie in der Lage sein: • Das MXA710 im Designer zu finden • Mikrofonerfassung zu konfigurieren •... -
Seite 5: Schritt 3: Einstellen Der Mikrofonerfassung
Live-Modus auswählen. Alle Online-Geräte erscheinen in der Liste. Das MXA710 und ANIUSB-MATRIX per Drag & Drop zu Ihrem Standort hinzufügen. Der Designer fordert Sie auf, eine Installationsmethode für das MXA710 zu wählen. Diese Einstellung kann später un ter Abdeckungskarte geändert werden. -
Seite 6: Allgemeine Beschreibung
Audioaufnahmen in erstklassigen AV-Konferenzumgebungen entwickelt wurde. Der lineare Formfaktor des MXA710 ermöglicht die praktisch beliebige Platzierung überall in einem Besprechungsraum, einschließlich an einer Wand, um einen Bildschirm herum, an der Decke oder auf einem Tisch im Konferenzraum. Das MXA710 ist in 2- und 4- ™... -
Seite 7: Mxa710-Teile
Shure Incorporated MXA710-Teile Stummschaltungs-Status-LED LED-Farbe und -Verhalten in Designer anpassen unter: Device configuration > Settings > Lights. Standardeinstellungen Mikrofonstatus LED-Farbe/Verhalten Aktiv Grün (ständig) Stummgeschaltet Rot (ständig) Hardware-Identifizierung Grün (blinkt) Firmware-Aktualisierung wird durchgeführt Grün (Fortschreiten entlang des Balkens sichtbar) Zurücksetzen des Netzwerks: Rot (Fortschreiten ent... -
Seite 8: Modellvarianten
Liegt hinter dem Mikrofongitter. Für den Zugang ein Loch im Gitter suchen, welches in Reihe mit dem linken Rand der StummschaltungsStatusLED und dem „S“ des ShureLogos liegt. Eine kleine Büroklammer oder ein anderes Werk zeug verwenden, um die Taste zu drücken und zu halten. Möglicherweise müssen verschiedene Löcher ausprobiert werden, um die Reset-Taste zu drücken. -
Seite 9: Power Over Ethernet (Poe)
Die Büroklammer in die Öffnung des Gitters einführen, die in Reihe mit dem linken Rand der Mikrofonleuchte und dem „S“ des ShureLogos liegt. Die Taste gedrückt halten, um das Mikrofon zurückzusetzen. Wenn der Knopf nicht auffind bar ist, verschiedene Löcher des Gitters unter und um das erste herum ausprobieren. Möglicherweise müssen ein paar verschiedene Löcher ausprobiert werden, um die Reset-Taste zu drücken. -
Seite 10: Rücksetzen-Modi
Konfigurationseinstellungen auf die Werkseinstellungen zurück. Installationsanleitung Auswahl des Installationsortes für das MXA710 Das MXA710 ist ein extrem vielseitiges Mikrofon. Es kann an vielen Stellen im Konferenzraum installiert werden und erreicht mit Leichtigkeit eine gute Abdeckung für alle Sprecher. MXA710-2FT MXA710-4FT Raumgröße... -
Seite 11: Aufhängen Des Mikrofons An Der Decke
Die Abdeckung hängt auch von der Akustik, der Konstruktion und den Materialien Ihres Raumes ab. Dies bei der Planung der Abdeckung berücksichtigen. • Das Mikrofon nicht hinter Hindernissen platzieren. Das Mikrofongitter mindestens 36 Zoll von allen Anwesenheitssensoren entfernt halten. • Zukünftigen Abdeckungsbedarf berücksichtigen. Möglichkeiten zur Installation des MXA710 Zubehör Installationsort Andere Hardware erforderlich? Trockenbau-Montageschrauben und Wandhalterung Wand Dübel... -
Seite 12: Montage Der Wandhalterung
Shure Incorporated * nicht im Lieferumfang enthalten Shure vertreibt auch die A710-TB Fliesenbrücke, die wie das Aufhängungskabel in Schritt 1 oben an den Schraublöchern des Mikrofons befestigt wird. Die mit der Fliesenbrücke mitgelieferte Hardware zur Befestigung am Mikrofon verwenden. Montage der Wandhalterung Die Halterung kann direkt über einer Anschlussdose oder an einem anderen Kabelausgang an der Wand montiert werden. - Seite 13 Shure Incorporated Bei Montage über einer Anschlussdose die vorhandene Abdeckplatte entfernen. Die Wandhalterung positionieren. Sie kann horizontal oder vertikal an der Wand montiert werden. Mit einem Bleistift die Position der Trockenbauanker und Schrauben an der Wand markieren. Bei der Montage über ei...
-
Seite 14: Vesa Mis-B-Kompatibel
Alle Stoffe von Guilford of Maine mit ≥0,95 NRC (Noise Reduction Coefficient) Dies sind Beispiele für Stoffe, die unsere Spezifikationen zum Zeitpunkt der Beurteilung der Stoffe durch Shure erfüllten: Bee Have von Guilford of Maine, und von Kvadrat: Ginger, Mi Casa, Casita, und Time. -
Seite 15: Steuern Von Geräten Mit Der Shure Designer-Software
Steuern von Geräten mit der Shure Designer-Software Zur Steuerung der Geräteeinstellungen die Shure Designer Software verwenden. Designer ermöglicht es Integratoren und Systemplanern, die Audioerfassung für Installationen mit MXAMikrofonen und anderen vernetzten Geräten von Shure zu ent werfen. Zugreifen auf Ihr Gerät in Designer: Designer herunterladen und auf einem Computer installieren, der an dasselbe Netzwerk wie Ihr Gerät angeschlossen... -
Seite 16: Mxa710 Abdeckungsbeispiele
• Aufgrund der Aufnahmecharakteristik des Mikrofons sind die Lobes in einigen Positionen bidirektional. MXA710 Abdeckungsbeispiele Diese Bilder verwenden, um zu verstehen, wie die Abdeckungsmuster in verschiedenen Installationen funktionieren. Immer die Lobes anhören, wenn sie in Position gebracht werden. Eine Person von jeder LobePosition sprechen lassen, um sicherzustel... -
Seite 17: Wand Horizontal (4-Fuß-Mikrofon)
Shure Incorporated Wand horizontal (4-Fuß-Mikrofon) 3 Lobes 17/38... - Seite 18 Shure Incorporated Decke (2-Fuß-Mikrofon bündig auf die Decke montiert) 3 Lobes. Einige sind bidirektional in bestimmten Positionen. 18/38...
- Seite 19 Shure Incorporated Tisch (2-Fuß-Mikrofon) 3 Lobes. Einige sind bidirektional in bestimmten Positionen. 19/38...
-
Seite 20: Verwenden Von Autofokus Zur Verbesserung Des Abdeckungsbereichs
Shure Incorporated Verwenden von Autofokus zur Verbesserung des Abdeckungsbereichs Dieses Mikrofon verwendet die integrierte Autofokus-Technologie, um die Position jedes Lobes in Echtzeit zu optimieren, selbst wenn sich die Besprechungsteilnehmer zurücklehnen oder aufstehen. Sie können sehen, wie sich die Lobes in der Abde... -
Seite 21: Einstellen Der Pegel
Shure Incorporated Einstellen der Pegel ® ™ Verstärkungspegel bei Microflex Advance -Mikrofonen müssen für jede gespeicherte Erfassungsvoreinstellung eingestellt werden, um eine optimierte Gain-Struktur für sämtliche Bestuhlungsszenarien zu gewährleisten. Für optimale Ergebnisse stets die Pegel individuell justieren, bevor Änderungen an Auto-Mix-Einstellungen vorgenommen werden. -
Seite 22: Digitaler Signalprozessor Intellimix
Shure Incorporated Kompatible Geräte: • MXA910 • MXA710 • MXA310 • P300 • IntelliMix-Saal • ANIUSB-MATRIX • MXN5-C • MXA-Netzwerk-Stummschaltungstaste So wird der Optimieren-Ablauf verwendet: Alle relevanten Geräte an einem Standort platzieren. Optimieren auswählen. Designer optimiert die Einstellungen für Mikrofon und DSP für die jeweilige Gerätekombination. -
Seite 23: Rauschminderung
Shure Incorporated Sofern möglich, sollte die Raumakustik unter Berücksichtigung der nachstehenden Tipps optimiert werden: • Lautsprecherlautstärke verringern • Lautsprecher weiter weg von Mikrofonen platzieren • Lautsprecher nicht direkt auf Mikrofonerfassungsbereiche ausrichten Auswählen eines Referenzsignals für AEC Um AEC anzuwenden, ein entferntes Referenzsignal bereitstellen. Für die besten Ergebnisse das Signal verwenden, das auch die lokale Beschallungsanlage versorgt. -
Seite 24: Einstellungen
Shure Incorporated Einstellungen Die Einstellung der Rauschminderung (niedrig, mittel oder hoch) stellt den Grad der Reduzierung in dB dar. Die niedrigste Ein stellung verwenden, die Rauschen im Raum effektiv reduziert. Automatische Verstärkungsregelung (AGC) Die automatische Verstärkungsregelung (AGC) stellt Kanalpegel automatisch ein, um eine einheitliche Lautstärke für alle Spre... -
Seite 25: Auto-Mix
Shure Incorporated Der Kompressionsgrad steuert, mit welchem Grad das Signal gedämpft wird, wenn es den Schwellwert überschreitet. Hö here Kompressionsgrade sorgen für stärkere Dämpfung. Eine niedriger Kompressionsgrad von 2:1 bedeutet, dass für jede 2 dB, die das Signal den Schwellwert überschreitet, das Ausgangssignal den Schwellwert nur um 1 dB überschreitet. Ein höherer Kompressionsgrad von 10:1 bezieht sich auf einen lauten Klang, der den Schwellwert um 10 dB überschreitet. -
Seite 26: Auto-Mix-Modi
Stelle des Signalwegs stumm geschaltet oder wieder freigegeben werden. Der Status der Stummschaltung wird in den Geräten über Logiksignale oder USB-Verbindungen synchronisiert. Um die Synchronisierung stummzuschalten, die Logik der angeschlossenen Geräte mittels WebAnwendung oder Shure Desi gner Software aktivieren. Bei vielen Shure-Geräten ist Logik automatisch aktiviert. -
Seite 27: Optimale Verfahren Für Die Vernetzung
MX396 ◦ MX405/410/415 Optimale Verfahren für die Vernetzung Beim Anschließen von Shure-Geräten an ein Netzwerk sind die folgenden bewährten Verfahren zu beachten: • Immer eine sternförmige NetzwerkTopologie verwenden, indem jedes Gerät direkt an den Switch bzw. Router ange schlossen wird. -
Seite 28: Netzwerkaudio Und Shure-Steuerdaten
Netzwerkaudio und Shure-Steuerdaten MicroflexAdvance-Geräte übertragen zwei Datentypen über das Netzwerk: Shure Control und Netzwerk-Audio. Shure Control Shure Control überträgt Daten für den Betrieb der Steuersoftware, Firmware-Aktualisierungen und Steuersysteme von Drittanbietern (AMX, Crestron). Netzwerk-Audio Dieses Netzwerk überträgt sowohl DanteDigitalAudio als auch Steuerdaten für Dante Controller. Zum Betrieb des Netz... -
Seite 29: Digital-Audio-Vernetzung
Überlegungen zu Shure-Geräten, die von DDM gesteuert werden: • Beim Hinzufügen von Shure-Geräten zur Dante-Domain muss der Zugriff des lokalen Controllers auf Read Write gesetzt werden. Sonst kann nicht auf Dante-Einstellungen zugegriffen werden und kein Werkreset sowie keine Aktualisierung der Firmware des Geräts erfolgen. -
Seite 30: Aes67
AES67 AES67 ist ein NetzwerkAudiStandard, der die Kommunikation zwischen HardwareKomponenten ermöglicht, die unterschied liche IPAudiotechnologien nutzen. Dieses ShureGerät unterstützt AES67 zwecks erhöhter Kompatibilität in vernetzten Syste men für Live-Beschallung, integrierte Installationen und Übertragungsanwendungen. Die folgenden Informationen sind bedeutsam, wenn AES67-Signale gesendet oder empfangen werden: •... -
Seite 31: Ip-Anschlüsse Und -Protokolle
Shure Incorporated Shure-Geräte: Das Sendegerät muss SAP unterstützen. In Dante Controller kann ein Sendegerät (erscheint als eine IP Adresse) wie jedes andere Dante-Gerät geführt werden. IP-Anschlüsse und -Protokolle Shure-Steuerung Werksvorein- TCP/UDP Protokoll Beschreibung schluss stellung Für Firmware-Updates erforderlich (ansonsten geschlossen) -
Seite 32: Verwenden Eines Steuerungssystems Von Drittanbietern
Shure Incorporated Anschluss TCP/UDP Protokoll Beschreibung † 5353 mDNS Von Dante verwendet [8700–8706, Dante Dante-Steuerung und -Monitoring 8800]* 8751 Dante Dante Controller 16000-65536 Dante Von Dante verwendet *Diese Ports müssen auf dem PC oder Steuersystem offen sein, damit durch eine Firewall auf das Gerät zugegriffen werden kann. -
Seite 33: Technische Daten
Shure Incorporated Technische Daten All specifications measured from narrow lobe width. Values for all widths are within ± 3 dB of these specifications unless otherwise noted. Allgemeines Lobebreite Schmal 30 Grad verstellbar Mittel 40 Grad Breit 70 Grad Steckertyp RJ45... - Seite 34 Shure Incorporated Audio Frequenzgang 100 Hz bis 20 kHz AES67 oder Dante-Digitalausgang 6 Kanäle insgesamt (4 unabhängig Sendekanäle, 1 Auto-Mix Ausgang, 1 AEC-Referenzsignal im MXA710-2FT Kanal) nal- 10 Kanäle insgesamt (8 unabhängig Sendekanäle, 1 Auto-Mix Ausgang, 1 AEC-Referenzsignal im MXA710-4FT...
-
Seite 35: Frequenzgang Des Mxa710
Vernetzung Voraussetzungen für Kabel Cat 5e oder höher (Abgeschirmtes Kabel empfohlen) Frequenzgang des MXA710 Frequenzgang, direkt axial aus einem Abstand von 1,83 m gemessen. Empfindlichkeit des Lobes Die Kante des blauen Erfassungsbereichs für jeden Kanal bezeichnet, wo die Empfindlichkeit –6 dB erreicht. Das Verständnis, wie die Empfindlichkeit des Lobes dargestellt wird, hilft dabei: •... -
Seite 36: Wichtige Sicherheitshinweise
Shure Incorporated Axial bei 1 kHz gemessen WICHTIGE SICHERHEITSHINWEISE Diese Hinweise LESEN. Diese Hinweise AUFBEWAHREN. Alle Warnungen BEACHTEN. Alle Anweisungen BEFOLGEN. Dieses Gerät NICHT in Wassernähe VERWENDEN. NUR mit einem sauberen Tuch REINIGEN. KEINE Lüftungsöffnungen verdecken. Genügend Platz zur Luftzirkulation lassen und den Anweisungen des Herstellers Folge leisten. -
Seite 37: Wichtige Produktinformationen
Verwendung der mitgelieferten und empfohlenen Kabeltypen. Bei Verwendung von nicht abgeschirmten Kabeltypen kann die elektromagnetische Verträglich keit beeinträchtigt werden. Nicht ausdrücklich von Shure genehmigte Änderungen oder Modifikationen können den Entzug der Betriebsgenehmigung für das Gerät zur Folge haben. Konformitätskennzeichnung Industry Canada ICES-003: CAN ICES-3 (B)/NMB-3(B) Genehmigt unter der Verifizierungsvorschrift der FCC Teil 15B. -
Seite 38: Shure-Kundendienst Kontaktieren
Dieses Produkt entspricht den Grundanforderungen aller relevanten Richtlinien der Europäischen Union und ist zur CEKenn zeichnung berechtigt. Die CEKonformitätserklärung kann von Shure Incorporated oder einem der europäischen Vertreter bezogen werden. Kontakt informationen sind im Internet unter www.shure.com zu finden. Shure-Kundendienst kontaktieren Haben Sie nicht gefunden, nach was Sie suchen? Wenden Sie sich für Unterstützung...
