Formatkreissäge
K3 basic/K3 winner/K3 e-classic

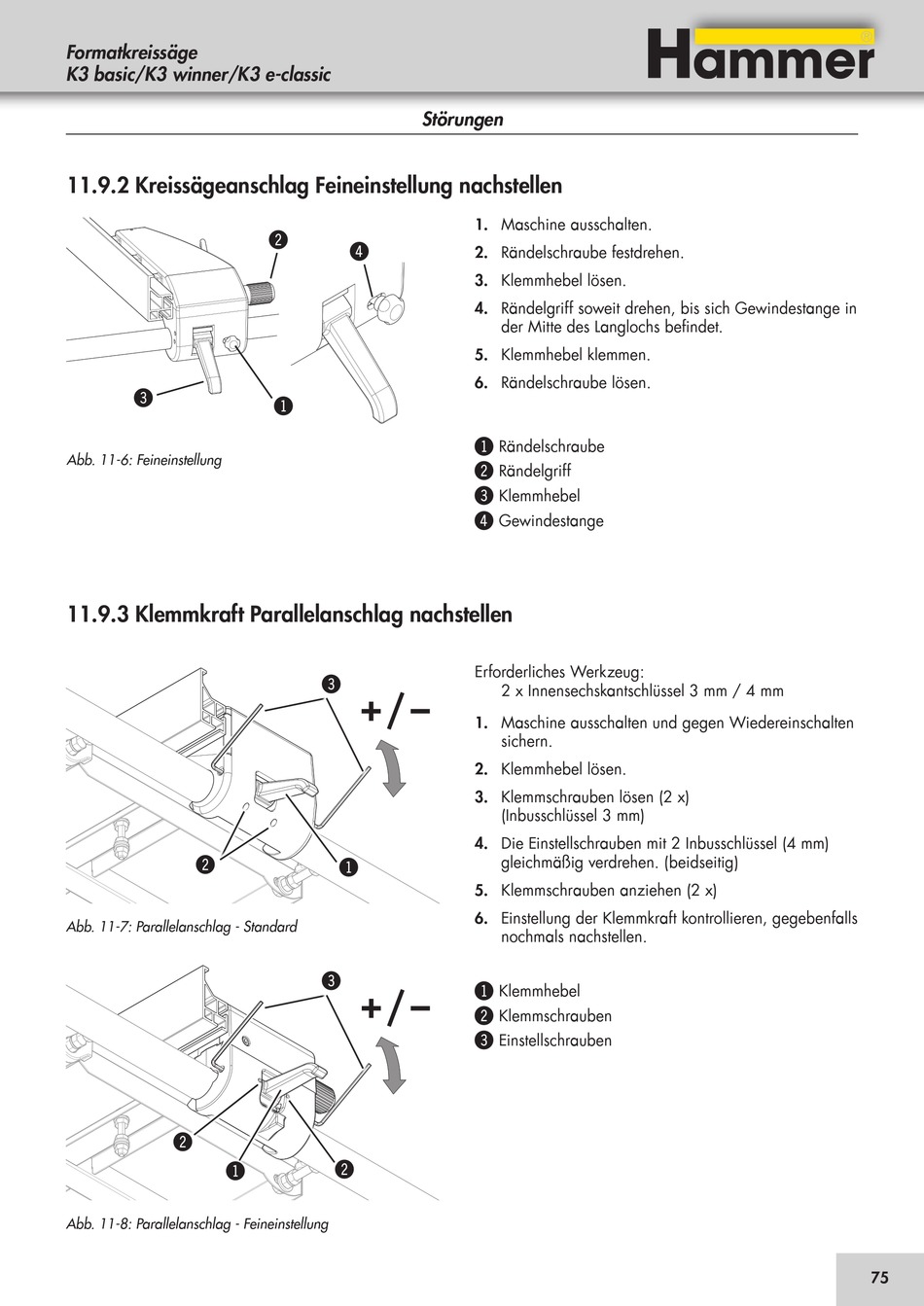

11.9.2 Kreissägeanschlag Feineinstellung nachstellen
#
Abb. 11-6: Feineinstellung

11.9.3 Klemmkraft Parallelanschlag nachstellen

"
Abb. 11-7: Parallelanschlag - Standard
"
!
Abb. 11-8: Parallelanschlag - Feineinstellung
Störungen
"
$
!
#
!
#
"
1. Maschine ausschalten.
2. Rändelschraube festdrehen.
3. Klemmhebel lösen.
4. Rändelgriff soweit drehen, bis sich Gewindestange in
der Mitte des Langlochs befindet.
5. Klemmhebel klemmen.
6. Rändelschraube lösen.
!
Rändelschraube
"
Rändelgriff
#
Klemmhebel
$
Gewindestange
Erforderliches Werkzeug:
2 x Innensechskantschlüssel 3 mm / 4 mm
1. Maschine ausschalten und gegen Wiedereinschalten
sichern.
2. Klemmhebel lösen.
3. Klemmschrauben lösen (2 x)
(Inbusschlüssel 3 mm)
4. Die Einstellschrauben mit 2 Inbusschlüssel (4 mm)
gleichmäßig verdrehen. (beidseitig)
5. Klemmschrauben anziehen (2 x)
6. Einstellung der Klemmkraft kontrollieren, gegebenfalls
nochmals nachstellen.
!
Klemmhebel
"
Klemmschrauben
#
Einstellschrauben
75
