5.5.2 Arretierung Schiebetisch

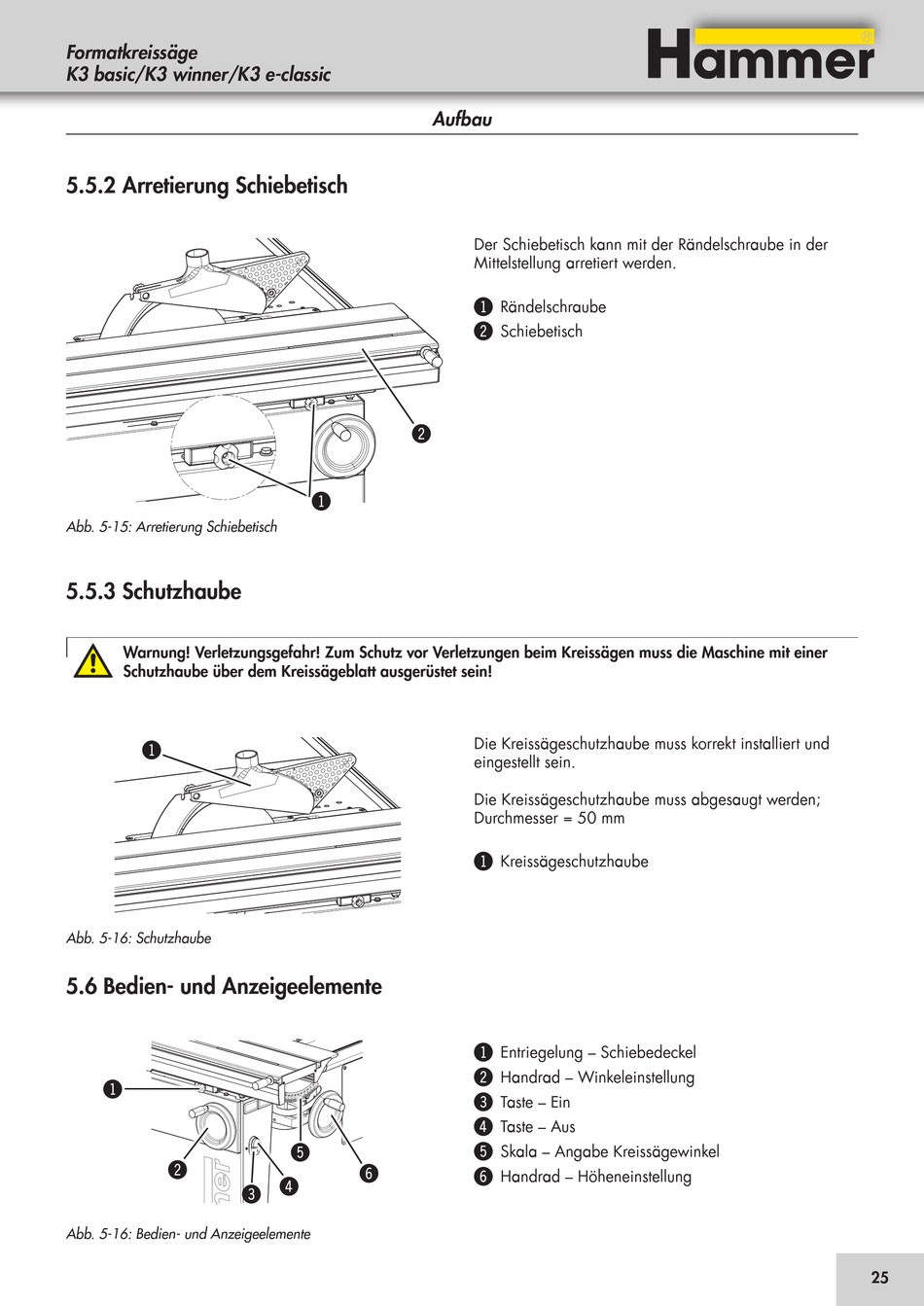

Abb. 5-15: Arretierung Schiebetisch

5.5.3 Schutzhaube

Warnung! Verletzungsgefahr! Zum Schutz vor Verletzungen beim Kreissägen muss die Maschine mit einer
Schutzhaube über dem Kreissägeblatt ausgerüstet sein!
!
Abb. 5-16: Schutzhaube

5.6 Bedien- und Anzeigeelemente

!
"
Abb. 5-16: Bedien- und Anzeigeelemente
"
!
%
&
# $
Aufbau
Der Schiebetisch kann mit der Rändelschraube in der
Mittelstellung arretiert werden.
!
Rändelschraube
"
Schiebetisch
Die Kreissägeschutzhaube muss korrekt installiert und
eingestellt sein.
Die Kreissägeschutzhaube muss abgesaugt werden;
Durchmesser = 50 mm
!
Kreissägeschutzhaube
!
Entriegelung – Schiebedeckel
"
Handrad – Winkeleinstellung
#
Taste – Ein
$
Taste – Aus
%
Skala – Angabe Kreissägewinkel
&
Handrad – Höheneinstellung
