Formatkreissäge
K3 basic/K3 winner/K3 e-classic
! "

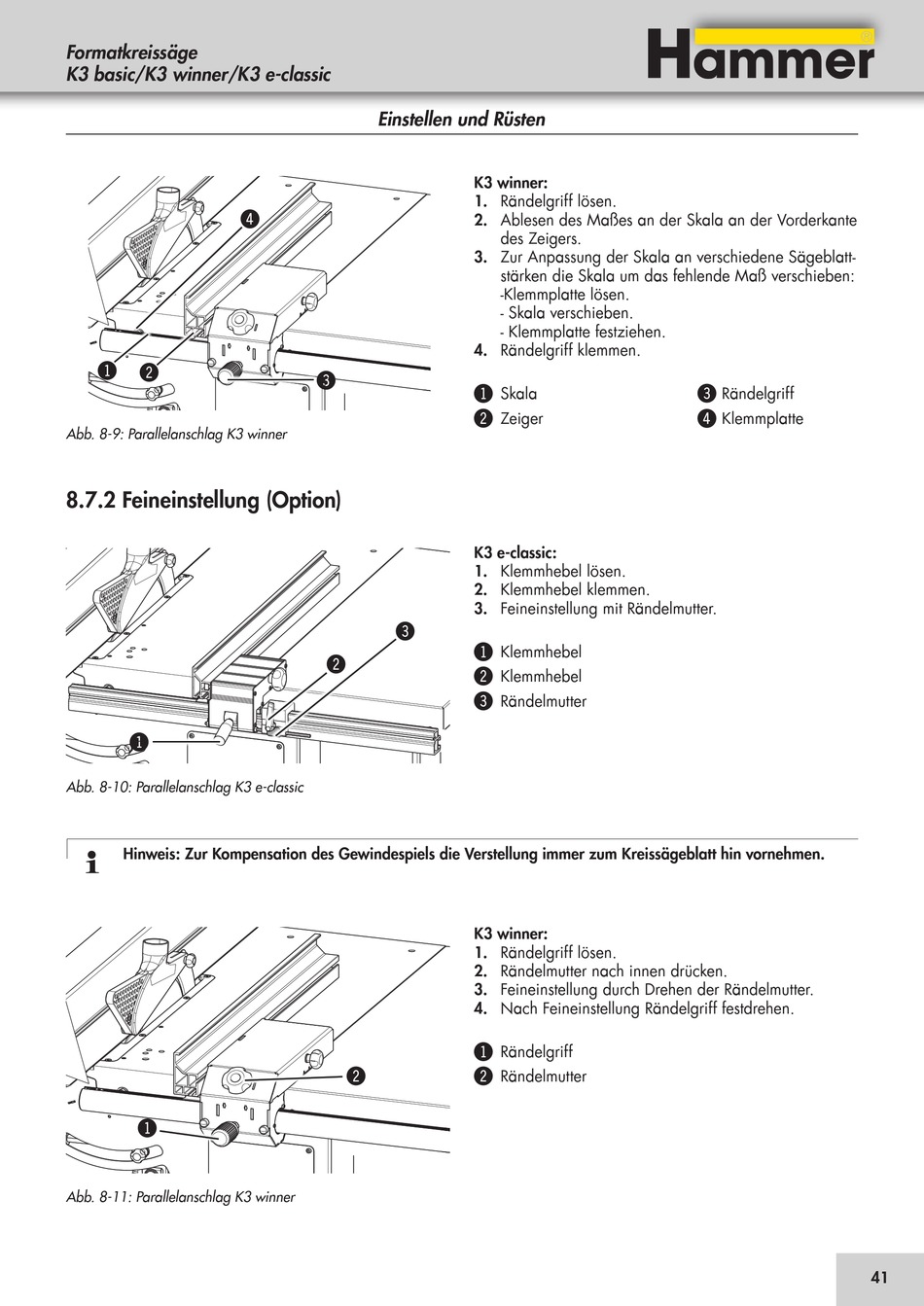

Abb. 8-9: Parallelanschlag K3 winner

8.7.2 Feineinstellung (Option)

!
Abb. 8-10: Parallelanschlag K3 e-classic
Hinweis: Zur Kompensation des Gewindespiels die Verstellung immer zum Kreissägeblatt hin vornehmen.
!
Abb. 8-11: Parallelanschlag K3 winner
Einstellen und Rüsten
$
#
#
"
"
K3 winner:
1. Rändelgriff lösen.
2. Ablesen des Maßes an der Skala an der Vorderkante
des Zeigers.
3. Zur Anpassung der Skala an verschiedene Sägeblatt-
stärken die Skala um das fehlende Maß verschieben:
-Klemmplatte lösen.
- Skala verschieben.
- Klemmplatte festziehen.
4. Rändelgriff klemmen.
!
Skala
"
Zeiger
K3 e-classic:
1. Klemmhebel lösen.
2. Klemmhebel klemmen.
3. Feineinstellung mit Rändelmutter.
!
Klemmhebel
"
Klemmhebel
#
Rändelmutter
K3 winner:
1. Rändelgriff lösen.
2. Rändelmutter nach innen drücken.
3. Feineinstellung durch Drehen der Rändelmutter.
4. Nach Feineinstellung Rändelgriff festdrehen.
!
Rändelgriff
"
Rändelmutter
#
Rändelgriff
$
Klemmplatte
41
