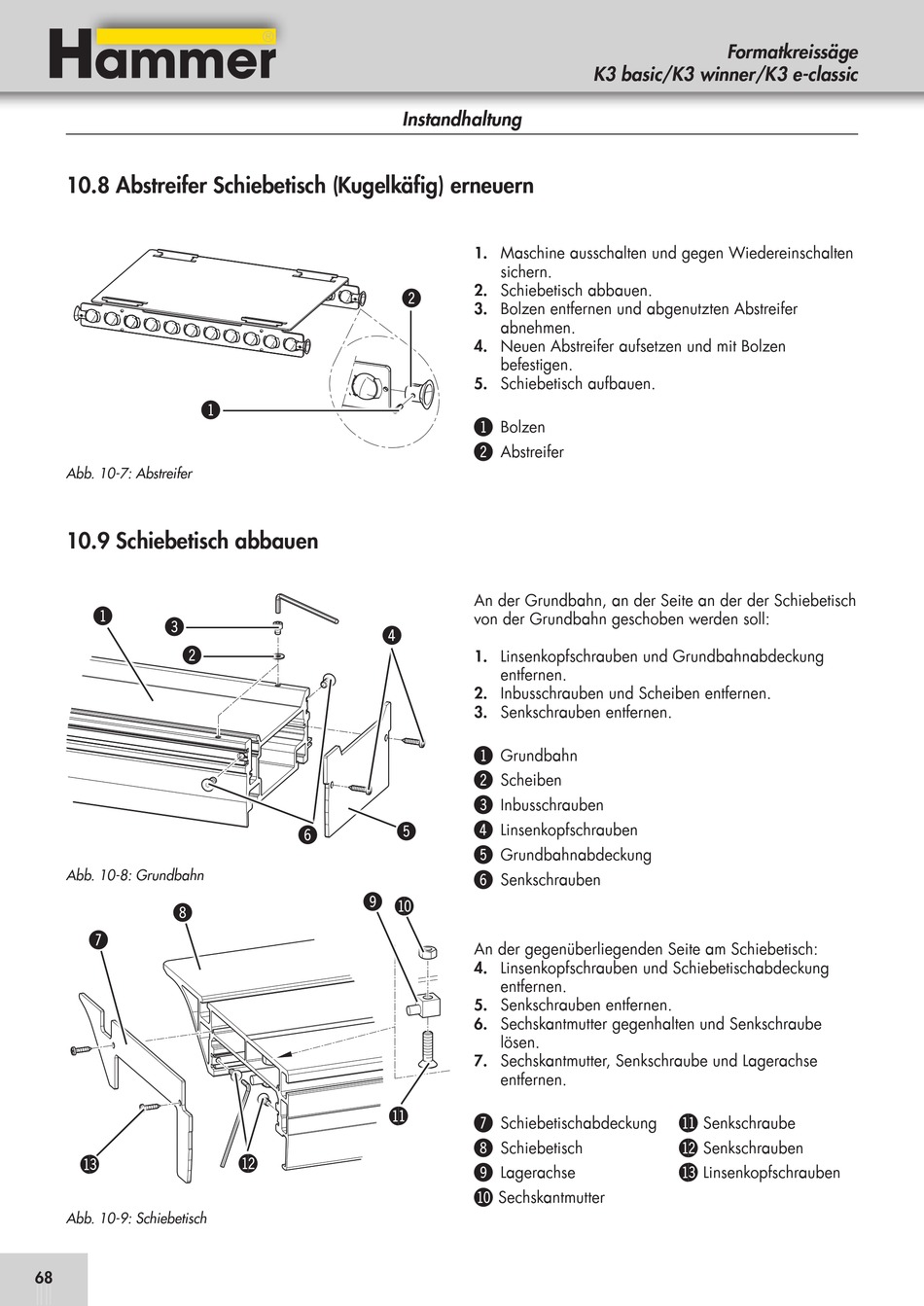

10.8 Abstreifer Schiebetisch (Kugelkäfig) erneuern
!
Abb. 10-7: Abstreifer

10.9 Schiebetisch abbauen

!
#
"
Abb. 10-8: Grundbahn
*
/
BO
Abb. 10-9: Schiebetisch
68
Instandhaltung
"
$
%
&
) BL
BM
BN
K3 basic/K3 winner/K3 e-classic
1. Maschine ausschalten und gegen Wiedereinschalten
sichern.
2. Schiebetisch abbauen.
3. Bolzen entfernen und abgenutzten Abstreifer
abnehmen.
4. Neuen Abstreifer aufsetzen und mit Bolzen
befestigen.
5. Schiebetisch aufbauen.
!
Bolzen
"
Abstreifer
An der Grundbahn, an der Seite an der der Schiebetisch
von der Grundbahn geschoben werden soll:
1. Linsenkopfschrauben und Grundbahnabdeckung
entfernen.
2. Inbusschrauben und Scheiben entfernen.
3. Senkschrauben entfernen.
!
Grundbahn
"
Scheiben
#
Inbusschrauben
$
Linsenkopfschrauben
%
Grundbahnabdeckung
&
Senkschrauben
An der gegenüberliegenden Seite am Schiebetisch:
4. Linsenkopfschrauben und Schiebetisch abdeckung
entfernen.
5. Senkschrauben entfernen.
6. Sechskantmutter gegenhalten und Senkschraube
lösen.
7. Sechskantmutter, Senkschraube und Lagerachse
entfernen.
/
Schiebetischabdeckung
*
Schiebetisch
)
Lagerachse
BL
Sechskantmutter
Formatkreissäge
BM
Senkschraube
BN
Senkschrauben
BO
Linsenkopfschrauben
