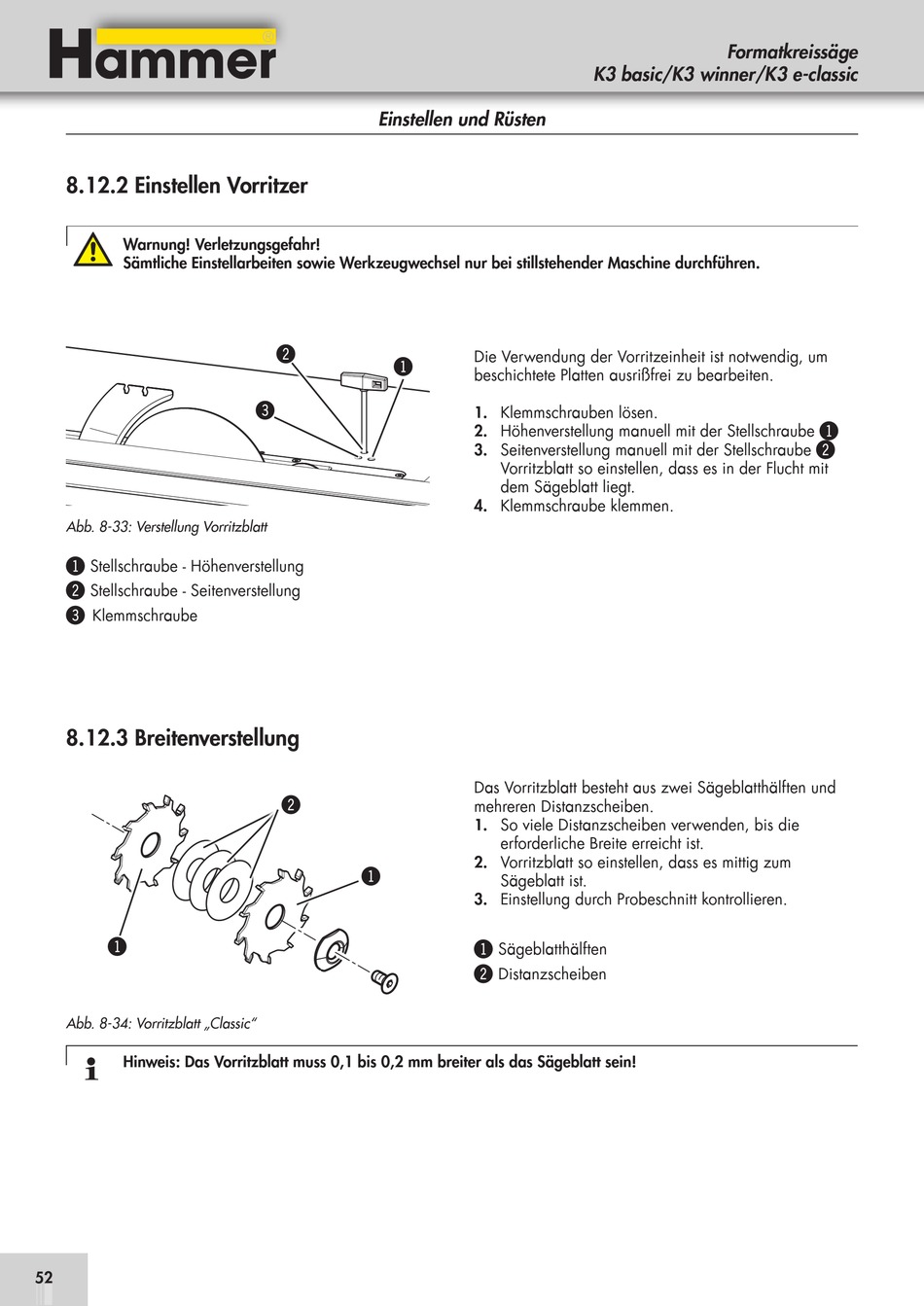

8.12.2 Einstellen Vorritzer

Warnung! Verletzungsgefahr!
Sämtliche Einstellarbeiten sowie Werkzeugwechsel nur bei stillstehender Maschine durchführen.
Abb. 8-33: Verstellung Vorritzblatt
!
Stellschraube - Höhenverstellung
"
Stellschraube - Seitenverstellung
#
Klemmschraube

8.12.3 Breitenverstellung

!
Abb. 8-34: Vorritzblatt „Classic"
Hinweis: Das Vorritzblatt muss 0,1 bis 0,2 mm breiter als das Sägeblatt sein!
52
Einstellen und Rüsten
"
!
#
"
!
K3 basic/K3 winner/K3 e-classic
Die Verwendung der Vorritzeinheit ist notwendig, um
beschichtete Platten ausrißfrei zu bearbeiten.
1. Klemmschrauben lösen.
2. Höhenverstellung manuell mit der Stellschraube
3. Seitenverstellung manuell mit der Stellschraube
Vorritzblatt so einstellen, dass es in der Flucht mit
dem Sägeblatt liegt.
4. Klemmschraube klemmen.
Das Vorritzblatt besteht aus zwei Sägeblatthälften und
mehreren Distanzscheiben.
1. So viele Distanzscheiben verwenden, bis die
erforderliche Breite erreicht ist.
2. Vorritzblatt so einstellen, dass es mittig zum
Sägeblatt ist.
3. Einstellung durch Probeschnitt kontrollieren.
!
Sägeblatthälften
"
Distanzscheiben
