Formatkreissäge
K3 basic/K3 winner/K3 e-classic

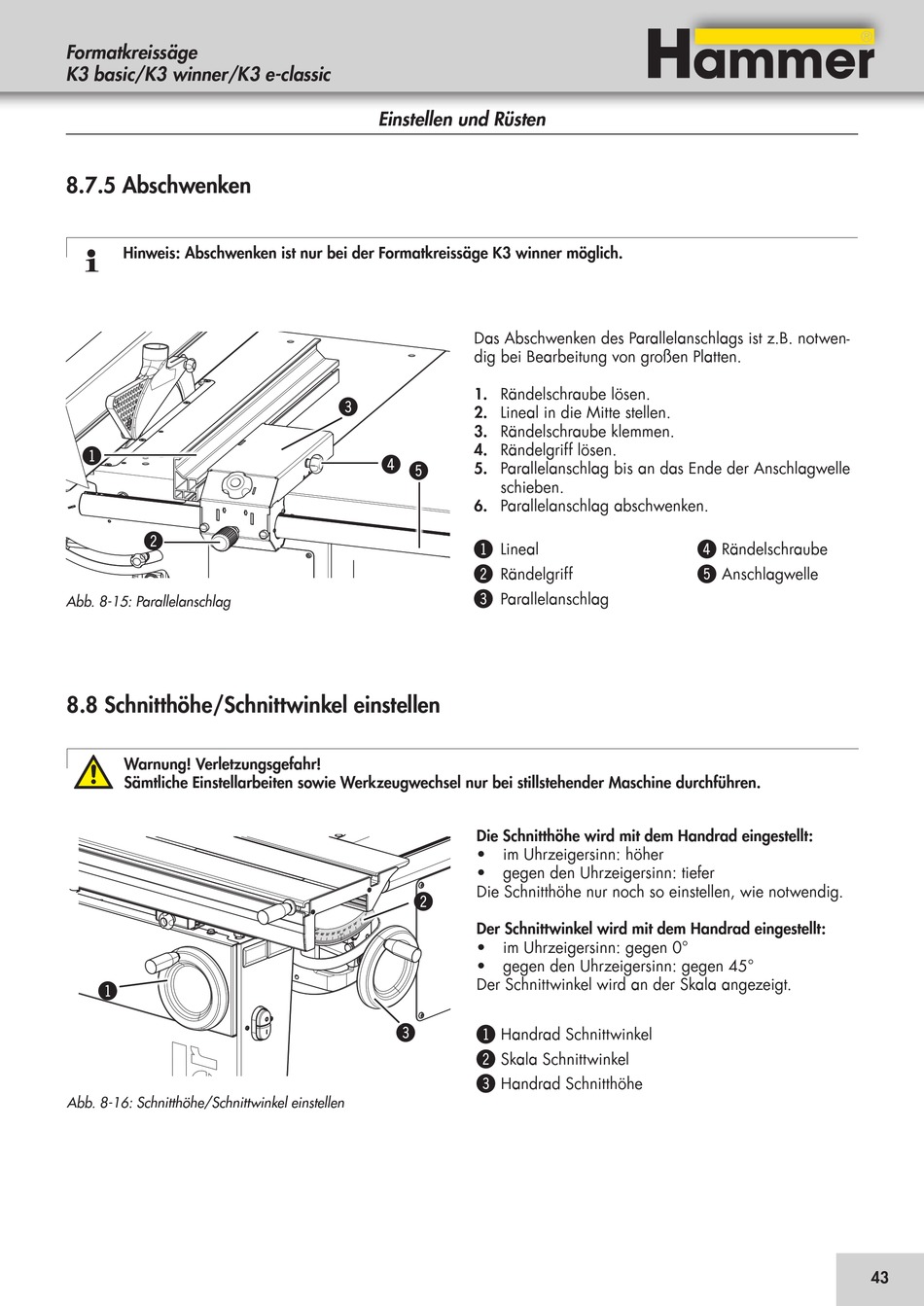

8.7.5 Abschwenken

Hinweis: Abschwenken ist nur bei der Formatkreissäge K3 winner möglich.
!
"
Abb. 8-15: Parallelanschlag
8.8 Schnitthöhe/Schnittwinkel einstellen
Warnung! Verletzungsgefahr!
Sämtliche Einstellarbeiten sowie Werkzeugwechsel nur bei stillstehender Maschine durchführen.
!
Abb. 8-16: Schnitthöhe/Schnittwinkel einstellen
Einstellen und Rüsten
Das Abschwenken des Parallelanschlags ist z.B. notwen-
dig bei Bearbeitung von großen Platten.
1. Rändelschraube lösen.
#
2. Lineal in die Mitte stellen.
3. Rändelschraube klemmen.
4. Rändelgriff lösen.
$ %
5. Parallelanschlag bis an das Ende der Anschlagwelle
schieben.
6. Parallelanschlag abschwenken.
!
Lineal
"
Rändelgriff
#
Parallelanschlag
Die Schnitthöhe wird mit dem Handrad eingestellt:
• im Uhrzeigersinn: höher
• gegen den Uhrzeigersinn: tiefer
Die Schnitthöhe nur noch so einstellen, wie notwendig.
"
Der Schnittwinkel wird mit dem Handrad eingestellt:
• im Uhrzeigersinn: gegen 0°
• gegen den Uhrzeigersinn: gegen 45°
Der Schnittwinkel wird an der Skala angezeigt.
#
!
Handrad Schnittwinkel
"
Skala Schnittwinkel
#
Handrad Schnitthöhe
$
Rändelschraube
%
Anschlagwelle
43
