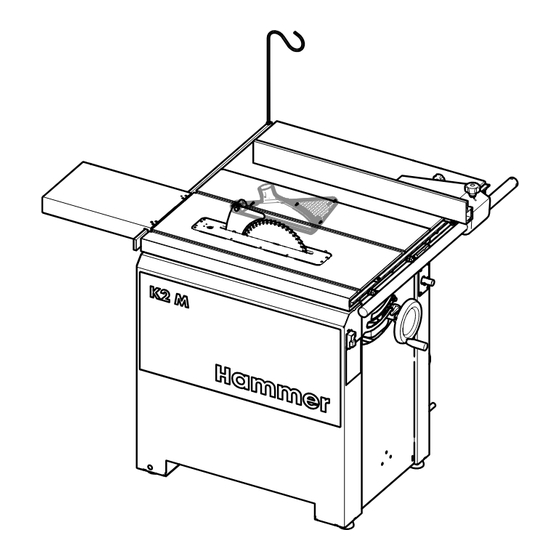

Hammer K2 M Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Hammer Anleitungen
  4. Kreissäge
  5. K2 M
  6. Originalbetriebsanleitung

Hammer K2 M Originalbetriebsanleitung

Teil 1/2 tischkreissäge
Vorschau ausblenden Andere Handbücher für K2 M:
Inhaltsverzeichnis

Quicklinks

K2 M - Teil 1/2
Tischkreissäge
Download your local language
CZ
DA
DE
EN
ES
FR
HU
IT
NL
PL
RO
RU
SV
http://fg.am/ba-manuals
Bewahren Sie die Betriebsanleitung für künftige Verwendungen gut auf! Vor dem
Gebrauch der Maschine sind die vorliegenden Betriebsanleitungen aufmerksam durchzulesen!
Originalbetriebsanleitung
Betriebsanleitung
510010-901-1, 1, de_DE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hammer K2 M

Inhaltszusammenfassung für Hammer K2 M

  • Seite 1 K2 M - Teil 1/2 Tischkreissäge Download your local language http://fg.am/ba-manuals Bewahren Sie die Betriebsanleitung für künftige Verwendungen gut auf! Vor dem Gebrauch der Maschine sind die vorliegenden Betriebsanleitungen aufmerksam durchzulesen! Originalbetriebsanleitung Betriebsanleitung 510010-901-1, 1, de_DE...
  • Seite 2 FELDER KG KR-Felder-Straße 1,A-6060 HALL in Tirol, AUSTRIA Telefon: +43 5223 5850 0 E-Mail: info@felder-group.com Internet: www.felder-group.com © 2023...

  • Seite 3: Inhaltsverzeichnis

    K2 M - Teil 1/2 Inhaltsverzeichnis Inhaltsverzeichnis Informationen zur Betriebsanleitung..........
  • Seite 4 Inhaltsverzeichnis Schutzeinrichtungen..........5.6.1 Sicherheitsendschalter.

  • Seite 5: Informationen Zur Betriebsanleitung

    K2 M - Teil 1/2 Informationen zur Betriebsanleitung Informationen zur Betriebsanleitung Symbolerklärung Sicherheitshinweise Sicherheitshinweise sind in dieser Anleitung durch Symbole gekennzeichnet. Die Sicherheitshinweise werden durch Signalworte eingeleitet, die das Ausmaß der Gefährdung zum Ausdruck bringen. Sicherheitshinweise unbedingt einhalten und umsichtig handeln, um Unfälle, Per- sonen- und Sachschäden zu vermeiden.

  • Seite 6: Inhalt Der Betriebsanleitung

    Informationen zur Betriebsanleitung Inhalt der Betriebsanleitung ● Diese Betriebsanleitung beschreibt den sicheren und sachgerechten Umgang mit der Maschine. ● Die Angaben der Betriebsanleitung sind vollständig und uneingeschränkt zu befolgen. ● Die Betriebsanleitung ist Bestandteil der Maschine. Sie ist in unmittelbarer Nähe der Maschine, jederzeit zugänglich, aufzubewahren.

  • Seite 7: Schulung

    K2 M - Teil 1/2 Sicherheitshinweise Schulung ● Jede Person, die damit beauftragt ist, Arbeiten an oder mit der Maschine auszuführen, muss die Betriebsanleitung vor Beginn der Arbeiten an der Maschine gelesen und verstanden haben. Dies gilt auch, wenn die betref- fende Person mit einer solchen oder ähnlichen Maschine bereits gearbeitet...

  • Seite 8: Anforderungen An Das Personal

    Sicherheitshinweise ● Ausgeschaltene Maschine gegen unbefugte Inbetriebnahme sichern (Vorhän- geschloss am Hauptschalter, Schlüssel Betriebsartenwahlschalter abziehen, Bereich um Maschine absperren, Netzstecker ziehen,...). ● Neben den angegebenen Sicherheitshinweisen und Anweisungen in dieser Betriebsanleitung sind die für den Einsatzbereich der Maschine gel- tenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsvor- schriften sowie die geltenden Umweltschutzbestimmungen zu beachten und einzuhalten.

  • Seite 9: Arbeitssicherheit

    K2 M - Teil 1/2 Sicherheitshinweise Arbeitssicherheit ● Durch Befolgen der angegebenen Sicherheitshinweise und Anweisungen in dieser Betriebsanleitung können Personen- und Sachschäden während der Arbeit mit und an der Maschine vermieden werden. ● Die Nichtbeachtung dieser Hinweise kann zu Gefährdung von Personen und Beschädigung oder Zerstörung der Maschine führen.

  • Seite 10: Restrisiken

    Sicherheitshinweise Restrisiken Die Maschine wurde einer Gefahrenanalyse unterzogen. Die darauf aufbauende Konstruktion und Ausführung der Maschine entspricht dem heutigen Stand der Technik. Die Maschine ist bei bestimmungsgemäßer Verwendung betriebssicher. Trotz Einhaltung der Schutzmaßnahmen bestehen bei Arbeiten an der Maschine Restrisiken. Allgemein gültige Restrisiken ●...

  • Seite 11: Transportieren, Aufstellen, Installieren Und Entsorgen

    K2 M - Teil 1/2 Sicherheitshinweise Stehen auf der Maschine Abdeckungen oder auskragende Bauteile der Maschine sind nicht als Stand- flächen für Personen geeignet. Beim Herunterfallen von der Maschine können schwere Bruchverletzungen auftreten. ● Auf Maschine steigen verboten. Außer Betrieb genommene Schutzeinrichtungen Die Maschine ist mit diversen Schutzeinrichtungen mit Sicherheitsfunktion ausge- rüstet.
  • Seite 12 Sicherheitshinweise Unsachgemäße Aufstellung und Installation Schwere Verletzungen ● Maschine nur durch autorisiertes, unterwiesenes und mit der Arbeitsweise der Maschine vertrautes Personal unter Beachtung sämtlicher Sicherheitsvor- schriften aufstellen lassen. ● Vor der Aufstellung und der Installation, Maschine auf Vollständigkeit und technisch einwandfreien Zustand prüfen. ●...

  • Seite 13: Einstellen Und Rüsten, Bedienen

    K2 M - Teil 1/2 Sicherheitshinweise 2.7.2 Einstellen und Rüsten, Bedienen Unsachgemäße Einstell- und Rüstarbeiten Schwere Verletzungen ● Einstell- und Rüstarbeiten dürfen nur durch autorisiertes, unterwiesenes und mit der Arbeitsweise der Maschine vertrautes Personal unter Beachtung sämt- licher Sicherheitsvorschriften ausgeführt werden.
  • Seite 14 Sicherheitshinweise Unsachgemäße Auswahl von Sägeblättern und Nutwerkzeugen Schwere Verletzungen und Sachschäden. Nur Sägeblätter und Nutwerkzeuge verwenden, ● die der EN 847-1 in der geltenden Fassung entsprechen. ● die mit MAN gekennzeichnet sein. ● die den Anforderungen dieser Betriebsanleitung entsprechen. ● die gut geschärft und in einwandfreien Zusand sind.

  • Seite 15: Warten Und Fehler Beheben

    K2 M - Teil 1/2 Sicherheitshinweise 2.7.3 Warten und Fehler beheben Unsachgemäße Wartungsarbeiten an der Maschine Schwere Verletzungen ● Arbeiten an der Maschine nur durch autorisiertes, unterwiesenes und mit der Arbeitsweise der Maschine vertrautes Personal unter Beachtung sämtlicher Sicherheitsvorschriften durchführen lassen.

  • Seite 16: Vorhersehbare Fehlanwendungen

    Sicherheitshinweise Unsachgemäßer Austausch oder unsachgemäße Reparatur von Schutzeinrichtungen mit Sicherheitsfunktion Schwere Verletzungen ● Austausch oder Reparatur von Schutzeinrichtungen nur durch fachkundiges Personal der Felder Group durchführen lassen. Unsachgemäße Behebung von Funktionsstörungen Schwere Verletzungen ● Stillstand aller bewegten Teile abwarten. ● Maschine von allen Energiequellen trennen und gegen Wiedereinschalten sichern.

  • Seite 17: Konformitätserklärung

    K2 M - Teil 1/2 Konformitätserklärung Konformitätserklärung EG-Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG Hinweis zur Seriennummer: Am Deckblatt der Betriebsanleitung ist die Seriennnummer aufgedruckt. Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzeption, Konstruktion und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesund- heitsanforderungen folgender EG-Richtichtlinien (siehe Tabelle) entspricht.

  • Seite 18: Technische Daten

    Technische Daten Abmessungen und Gewicht Option Option Hmax 413,55 787,95 1269 A max. 1330 Abb. 1: Abmessungen K2 M Maschinentisch und Schnittbreite Angabe Wert Einheit Gesamtlänge A 1270 mm Gesamtlänge A max. 1330 mm Länge Maschinentisch B 785 mm Breite Maschinentisch C 525 mm Länge Tischverlängerung T1...

  • Seite 19: Betriebs- Und Lagerbedingungen

    K2 M - Teil 1/2 Technische Daten Grundmaschine Angabe Wert Einheit Sockelmaß Sa x Sb 785 x 555 mm Gesamthöhe Hmax 1240 mm Arbeitshöhe Ha 880 mm Gewicht netto 145 *) kg *) bei durchschnittlicher Ausstattung Verpackungsmaße (inkl. Palette) Breite = Offene Seite der Palette für Gabelstapler Abb.

  • Seite 20: Elektrischer Anschluss

    Technische Daten Elektrischer Anschluss Angabe Wert Einheit Netzspannung lt. Typenschild ±10 % Netzfrequenz 50 / 60 Hz Anschlusskabel 1 x 230 V (H07RN-F) 3 G 1,5 mm² Anschlusskabel 2 x 110 V (SJT CSA) 3 G 1,5 mm² Absicherung siehe Schaltplan   Auslösecharakteristik C (D*)  ...

  • Seite 21: Kreissägeeinheit Und Werkzeuge

    K2 M - Teil 1/2 Technische Daten Kreissägeeinheit und Werkzeuge Kreissägeeinheit Angabe Wert Einheit Sägewellendurchmesser (CE) 30 mm Sägewellendurchmesser (US) 5/8 inch Drehzahl 5000 min Schwenkbereich 0° - 45°   Kreissägetisch (Länge x Breite) 785 x 525 mm Anschlaglineal (Länge x Höhe) 800 x 82 mm Schnitthöhe max.

  • Seite 22: Absaugung

    Technische Daten Verstellnutfräser für Kreissägeeinsatz Angabe Wert Einheit Durchmesser max. 250 mm Breite 5 - 20 mm Angabe Wert Einheit Durchmesser Felder Group 180 mm Verstellbereich (Art.-Nr. 500-03-019) 8,0 - 15,0 mm Erweiterung (Art.-Nr. 500-03-020) 15,5 - 19,5 mm Absaugung ●...

  • Seite 23: Schallemission

    K2 M - Teil 1/2 Technische Daten Schallemission Messung nach EN ISO 19085-1:2021 Anhang E: ● Messungbedingungen / Zusätzliche Angaben nach EN ISO 19085-1:2021 Anhang E ● mit ISO 11202 für den Emissionsschalldruck bei Genauigkeitsklasse 3 ● und ISO 3744 für die Schallleistung bei Genauigkeitsklasse 3 Sind die angegebenen Emissionswerte zu überprüfen, so sind die Messungen...

  • Seite 24: Maschinenübersicht

    Maschinenübersicht Maschinenübersicht Übersicht Abb. 4: Übersicht Vorderseite Sägeaggregat - Höhenverstellung Sägeblatt Tischverlängerung Anschlagschiene (Lineal) Spaltkeil Parallelanschlag Sägeschutzhaube Sägeaggregat - Winkelverstellung Abb. 5: Übersicht Rückseite Piktogramm - Bedienelemente Anschluss Absaugung (Ø 50 mm) Bedienelemente Kreissägeaggregat Haltefeder Absaugschlauch Typenschild Zubehör Absaugverteiler (Art.-Nr. 500-07-211) Anschluss Absaugung (Ø...

  • Seite 25: Piktogramme, Schilder Und Beschriftungen

    K2 M - Teil 1/2 Maschinenübersicht Piktogramme, Schilder und Beschriftungen Alle an der Maschine befindlichen Piktogramme, Schilder und Beschriftungen sind in einem gut lesbaren Zustand zu halten und dürfen nicht entfernt werden. Abb. 6: Übersicht Piktogramme Piktogramm - Bedienelemente Typenschild Abb.

  • Seite 26: Angaben Am Typenschild

    Maschinenübersicht 5.3.1 Angaben am Typenschild Abb. 8: Typenschild Herstellerangaben Typenbezeichnung Maschinennummer Elektrischer Anschluss Baujahr Zusätzliche Angaben (optional) Zubehör Abb. 9: Übersicht Zubehör Tischverlängerung mit Stützfuß (Art.-Nr. 503-156) Gehrungsanschlag mit Gradraster (Art.-Nr. 423-043) Fahreinrichtung (Art.-Nr. 503-134) Hebedeichsel (Art.-Nr. 500-149)

  • Seite 27: Bedien- Und Anzeigeelemente

    K2 M - Teil 1/2 Maschinenübersicht Hinweis Weiteres Zubehör sowie Absauggeräte siehe Werkzeug- und Zubehör-Katalog / Online-Shop: www.feldershop.com. Zusätzliche Tischverlängerungen ● Zum exakten Parallelschneiden vor allem bei langen Werkstücken. Gehrungsanschlag ● Gehrungsanschlag mit Gradraster für Tischnuten. ● Dank der Rastpunkte können unterschiedlichste Vielecke produziert werden.

  • Seite 28: Schutzeinrichtungen

    Maschinenübersicht Schutzeinrichtungen 5.6.1 Sicherheitsendschalter Abb. 11: Sicherheitsendschalter - Einlegebrett Einlegebrett Endschalter Die Maschine ist mit einem Sicherheitsendschalter ausgestattet. Das Kreissägeblatt läuft nur, wenn der Endschalter im Inneren des Maschinengestells betätigt ist (Einlegebrett muss eingebaut sein). Darauf achten, dass das Einlegebrett links und rechts richtig einrastet.

  • Seite 29: Kreissägeschutzhaube

    K2 M - Teil 1/2 Transportieren, Verpacken, Lagern 5.6.2 Kreissägeschutzhaube Abb. 12: Schutzhaube Kreissägeschutzhaube Anschluss Absaugung (Ø 50 mm) Die Kreissägeschutzhaube muss korrekt installiert und eingestellt sein. Die Kreissägeschutzhaube muss abgesaugt werden. Absaugung Anschlussdurchmesser = 50 mm Transportieren, Verpacken, Lagern Transportinspektion Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden...

  • Seite 30: Lagern

    Transportieren, Verpacken, Lagern Umweltschutz Verpackungsmaterialien sind wertvolle Rohstoffe und können in den meisten Fällen weiter genutzt oder sinnvoll aufbereitet und wiederverwertet werden. UMWELT Verpackung umweltgerecht entsorgen − Verpackungsmaterialien umweltgerecht und nach den gel- tenden örtlichen Entsorgungsvorschriften entsorgen. − Recyclingunternehmen beauftragen. Lagern Packstücke bis zur Aufstellung / Installation verschlossen und unter Beachtung der außen angebrachten Aufstell- und Lagermarkierungen aufbewahren.

  • Seite 31: Hinweise Zu Transport Und Abladen

    K2 M - Teil 1/2 Transportieren, Verpacken, Lagern Hinweise zu Transport und Abladen ACHTUNG Sachschaden Beschädigung und möglicher Totalschaden der Maschine. − Maschine nur an den markierten Positionen anheben. − Die Maschine nicht am Maschinentisch oder an den Handrä- dern anheben.
  • Seite 32 Transportieren, Verpacken, Lagern Maschine zum Abladen und Aufstellen vorbereiten Abb. 15: Vorbereiten für Hubwagentransport Verstellschraube Kontermutter Unterlegscheibe WARNUNG Umkippen der Maschine Schwere Verletzungen durch hohes Maschinengewicht. − Maschinengewicht und Schwerpunkt der Maschine beachten. − Mehrere zusätzliche Helfer zur Verfügung stellen. Alle Transportwinkel an der Maschine entfernen.

  • Seite 33: Transportmittel

    K2 M - Teil 1/2 Transportieren, Verpacken, Lagern Transportmittel 6.6.1 Transportieren mit Gabelstapler Abb. 16: Transport mit Gabelstapler Aussparung in der Palette Transportwinkel nicht entfernen WARNUNG Umkippen der Maschine Schwere Verletzungen durch hohes Maschinengewicht. − Schwerpunkt der Maschine beachten. −...

  • Seite 34: Abladen Mit Hubwagen

    Transportieren, Verpacken, Lagern 6.6.2 Abladen mit Hubwagen Abb. 17: Abladen mit Hubwagen Kantholz 90x90 mm Kantholz 70x70 mm Kantholz 40x40 mm Platte 1500x900x20 mm Transportwinkel WARNUNG Umkippen der Maschine Schwere Verletzungen durch hohes Maschinengewicht. − Maschinengewicht und Schwerpunkt der Maschine beachten. −...

  • Seite 35: Transport Mit Fahreinrichtung

    K2 M - Teil 1/2 Aufstellen und Installieren 6.6.3 Transport mit Fahreinrichtung Abb. 18: Abladen mit Fahreinrichtung Deichselrastblech Radachse Stellringe Hebedeichsel Durch einfachste Montage wird die Fahreinrichtung an der Maschine befestigt. Deichselrastblech mit Schrauben M8x25, Unterlegscheiben und Muttern an der Vorderseite der Maschine anschrauben.

  • Seite 36: Aufstellen Und Maschine Ausrichten (Nivellieren)

    Aufstellen und Installieren Die Maschine darf nur in trockenen und frostsicheren Räumen und nicht im Freien benutzt werden. Abb. 19: Platzbedarf K2 M W Länge Werkstück Abstand zur Wand Länge Werkstück + 500 mm Freiraum zur Bedienung Aufstellen und Maschine ausrichten (nivellieren)
  • Seite 37 K2 M - Teil 1/2 Aufstellen und Installieren Abb. 20: Maschine ausrichten Transportwinkel Verstellschrauben Wasserwaage Kontermutter Um eine präzise Funktion sowie eine Laufruhe der Maschine sicherzustellen, die Maschine mit einer Wasserwaage ausrichten. Die Maschine entsprechend den Angaben im Kapitel „Transport“ und der beiliegenden Transport- bzw.

  • Seite 38: Installieren

    Aufstellen und Installieren Installieren 7.3.1 Transportsicherung und Absaugung Sägeaggregat Transportsicherung vom Sägeaggregat entfernen Abb. 21: Transportsicherung Aggregat entfernen Handrad Winkelverstellung Klemmhebel Schnittwinkelverstellung Muttern Motorwippe Muttern und Unterlegscheiben Transportbolzen (2x) Transportsicherung Werkzeug: ● Gabelringschlüssel 13 mm Das Sägeaggregat ist für den Transport gegen Verstellung gesichert. Vor dem Verstellen das Aggregates muss diese Transportsicherung entfernt werden.
  • Seite 39 K2 M - Teil 1/2 Aufstellen und Installieren Absaugstutzen Sägeaggregat montieren Abb. 22: Absaugstutzen Montieren Absaugstutzen Schrauben M8x16 (4x) Absaugschlauch Sägeaggregat Schlauchschelle D90-110 Werkzeug: ● Gabelringschlüssel 10 mm ● Steckschlüssel 7 mm Absaugstutzen mit Schrauben M8x16 und Unterlegscheiben von außen am Maschinenständer positionieren.

  • Seite 40: Skalenschiene Montieren

    Aufstellen und Installieren 7.3.2 Skalenschiene montieren Abb. 23: Skalenschiene montieren Schrauben Skalenschiene (3x) Skalenschiene Maschinentisch Einbaulage beachten Abstand Skalenschiene zur Tischebene Werkzeug: ● Innensechskantschlüssel 5 mm Skalenschiene am Maschinentisch positionieren. Einbaulage beachten: Die Skala muss von links nach rechts steigend mon- tiert sein.

  • Seite 41: Anschlagwelle Montieren

    K2 M - Teil 1/2 Aufstellen und Installieren 7.3.3 Anschlagwelle montieren Anschlagwelle an den Maschinentisch montieren Abb. 24: Anschlagwelle montieren Flügelmutter Abdeckdeckel Anschlagwelle Unterlegscheiben Kontermuttern und Unterlegscheiben Einstellschraube Abstand Anschlagwelle zur Tischebene Zur Montage der Anschlagwelle muss der vordere Abdeckdeckel entfernt werden.
  • Seite 42 Aufstellen und Installieren Abstand Anschlagwelle zum Maschinentisch kontrollieren Abb. 25: Anschlagwelle - Kontrolle Abstand Parallelanschlag Anschlagwelle Einstellschraube Flügelmutter Abdeckdeckel Abstand Anschlagwelle zur Tischebene Werkzeug: ● Innensechskantschlüssel 4 mm ● Gabelringschlüssel 17 mm Parallelanschlag von hinten auf die Anschlagwelle schieben. Vorderen Abstand der Welle zum Tisch einstellen: Parallelanschlag nach vorne stellen.

  • Seite 43: Schnittverbreiterung Montieren

    K2 M - Teil 1/2 Aufstellen und Installieren 7.3.4 Schnittverbreiterung montieren Schnittverbreiterung Variante 610 montieren (Standard) Abb. 26: Schnittverbreiterung montieren - Variante 610 Gewindestift Anschlagwelle Unterlegscheiben Kontermutter Schraube Skalenschiene M6x14 (2x) Schrauben / Unterlegscheiben M8x16 (3x) Werkzeug: ● Innensechskantschlüssel 5 mm ●...
  • Seite 44 Aufstellen und Installieren Abdeckdeckel an der Rückseite montieren Abb. 27: Abdeckdeckel montieren Abdeckdeckel Innensechskantschrauben M6x30 Innensechskantschlüssel 4 mm Werkzeug: ● Innensechskantschlüssel 4 mm Innensechskantschrauben lösen (6x). Abdeckdeckel ansetzen und an den Schrauben einhängen. Der Abdeckdeckel muss allseitig am Maschinenständer anliegen. Schrauben festziehen (6x).

  • Seite 45: Schnittverbreiterung 1220 Montieren - Option

    K2 M - Teil 1/2 Aufstellen und Installieren 7.3.5 Schnittverbreiterung 1220 montieren - Option Anschlagwelle Variante 1220 montieren Abb. 28: Verlängerungswelle 1220 montieren Anschlagwelle Verlängerungswelle Klemmschrauben (M8x6) Verlängerungswelle zentrisch Gewindestifte waagerecht nach hinten Werkzeug: ● Innensechskantschlüssel 4 mm Verlängerungswelle 1220 in die bereits montierte Anschlagwelle bis zum Anschlag einschieben.
  • Seite 46 Aufstellen und Installieren Schnittverbreiterung Variante 1220 montieren (Option) Abb. 29: Schnittverbreiterung montieren - Variante 1220 Werkzeug: ● Innensechskantschlüssel 5 mm ● Gabelringschlüssel 10 mm ● Gabelringschlüssel 17 mm Die Schnittverbreiterung 1220 wird an der Rückseite der Schnittverbreiterung 610 befestigt. Die lose Kontermutter und Unterlegscheibe vom Gewindenstift der Anschlag- welle entfernen (2x).
  • Seite 47 K2 M - Teil 1/2 Aufstellen und Installieren Abstützfüße für Schnittverbreiterung Variante 1220 montieren Abb. 30: Abstützung montieren Kontermutter Verstellschraube Distanzbuchse Schraube M8x35 Schraube M8x16 Werkzeug: ● Innensechskantschlüssel 5 mm Die Schnittverbreiterung 1220 wird an der Rückseite mit zwei Abstützfüßen gegen Abkippen gesichert.
  • Seite 48 Aufstellen und Installieren Skala für Schnittverbreiterung Variante 1220 montieren Abb. 31: Schnittverbreiterung 1220 Klemmschraube / Unterlegscheibe Skala Parallelanschlag 1220 Haltefeder Absaugschlauch Muttern M6 Verstellschrauben / Kontermuttern Übergänge der Bauteile kontrollieren Werkzeug: ● Innensechskantschlüssel 2,5 mm ● Gabelringschlüssel-Satz Klemmschraube Skala lösen und entfernen. Skala austauschen: Skala nach hinten aus der Skalenschiene entfernen.

  • Seite 49: Tischverlängerung

    K2 M - Teil 1/2 Aufstellen und Installieren 7.3.6 Tischverlängerung Koppelsystem der Tischverlängerung am Maschinentisch montieren Abb. 32: Koppelsystem montieren Schraube (M8x35) Distanzbuchse Tischschiene Muttern / Unterlegscheiben Abstand Schiene zur Tischebene Werkzeug: ● Innensechskantschlüssel 5 mm ● Gabelringschlüssel 17 mm Tischschiene mit Schrauben M8x35 und Distanzbuchsen am Maschinentisch leicht befestigen.
  • Seite 50 Aufstellen und Installieren Tischverlängerung am Koppelsystem einhängen und einstellen Abb. 33: Tischverlängerung Tischverlängerung Klemmschrauben / Kontermuttern Stellschrauben (Höheneinstellung) Stellschrauben (Winkeleinstellung) Kontermutter Werkzeug: ● Innensechskantschlüssel 3 mm ● Gabelringschlüssel 10 mm Kontermuttern und Klemmschrauben an der Unterseite lösen. Tischverlängerung lt. Abbildung am Koppelsystem einhängen. Mit den Stellschrauben die Lage der Tischverlängerung justieren.

  • Seite 51: Haltefeder Für Absaugrohrführung Montieren

    K2 M - Teil 1/2 Aufstellen und Installieren 7.3.7 Haltefeder für Absaugrohrführung montieren Abb. 34: Haltefeder Absaugrohr montieren Haltefeder Absaugschlauch Kontermutter Tischschiene Werkzeug: ● Gabelringschlüssel 10 mm Die Haltefeder dient als Absaugrohrführung. Im oberen Bogen wird der Absaugschlauch zur Kreissägeschutzhaube einge- hängt.

  • Seite 52: Absaugung

    Aufstellen und Installieren Absaugung Anforderungen an die Absauganlage Jede Maschine muss bei Verwendung mit einer Absauganlage entsprechend EN 12779:2015 oder EN 16770:2018 abgesaugt werden. ● Die Absaugleistung muss groß genug sein, um die geforderten Unterdrücke und Luftgeschwindigkeit an der Anschlussstelle zu erbringen (siehe Techni- sche Daten bzw.

  • Seite 53: Elektrik Anschließen

    K2 M - Teil 1/2 Aufstellen und Installieren VORSICHT Elektrostatische Aufladung Brandgefahr und elektrische Schläge durch nicht geerdete oder minderwertige Absaugschläuche. − Ausschließlich vom Hersteller freigegebene Absaugschläuche verwenden. − Beim Anschluss von Maschinen generell auf durchgehende elektrostatische Erdung achten. −...

  • Seite 54: Gerätestecker Anschließen

    Aufstellen und Installieren Anforderungen an die elektrischen Anschlüsse: ● Maschine muss mit Schutzleiter geerdet werden. ● Technische Daten der elektrischen Anlage der Maschine beachten. ● Der bauseitige Schaltschrank muss mit einem Leistungsschalter (DIN VDE 0641) ausgerüstet sein. Für jede stromführende Phase muss ein eigener Schaltkontakt vorhanden sein.
  • Seite 55 K2 M - Teil 1/2 Aufstellen und Installieren Drehrichtung der Kreissägewelle kontrollieren Abb. 36: Drehrichtung Motor Grüne Start-Taste - Kreissäge EIN Drehrichtung Kreissägwelle Rote Stopp-Taste - Kreissäge AUS Die Maschine wird werkseitig mit der korrekten Drehrichtung ausgestattet. Bei erforderlicher Drehrichtungsänderung umgehend eine Felder Group-Service- stelle kontaktieren.
  • Seite 56 Aufstellen und Installieren...
  • Seite 58 FELDER KG KR-Felder-Straße 1,A-6060 HALL in Tirol, AUSTRIA Telefon: +43 5223 5850 0 E-Mail: info@felder-group.com Internet: www.felder-group.com...
  • Seite 59 K2 M - Teil 2/2 Tischkreissäge Download your local language http://fg.am/ba-manuals Bewahren Sie die Betriebsanleitung für künftige Verwendungen gut auf! Vor dem Gebrauch der Maschine sind die vorliegenden Betriebsanleitungen aufmerksam durchzulesen! Originalbetriebsanleitung Betriebsanleitung 510010-901-2, 1, de_DE...
  • Seite 60 FELDER KG KR-Felder-Straße 1,A-6060 HALL in Tirol, AUSTRIA Telefon: +43 5223 5850 0 E-Mail: info@felder-group.com Internet: www.felder-group.com © 2023...
  • Seite 61 K2 M - Teil 2/2 Inhaltsverzeichnis Inhaltsverzeichnis Einstellen und Rüsten............
  • Seite 62 Inhaltsverzeichnis Allgemeine Wartungsarbeiten......... . . 3.4.1 Maschine gründllich reinigen.

  • Seite 63: Einstellen Und Rüsten

    K2 M - Teil 2/2 Einstellen und Rüsten Einstellen und Rüsten Parallelanschlag 1.1.1 Parallelanschlag verschieben Abb. 1: Parallelanschlag verschieben Skala Parallelanschlag Zeiger Rändelschraube (Klemmung Parallelanschlag) Klemmschraube Skala Maschine ausschalten. Rändelschraube lösen. Das eingestellte Maß an der Skala ablesen. �� Maß an der Vorderkante des Zeigers ablesen.

  • Seite 64: Anschlagschiene (Lineal) Umbauen

    Einstellen und Rüsten 1.1.2 Anschlagschiene (Lineal) umbauen Abb. 2: Lineal flach einbauen Rändelschraube (Klemmung Anschlagschiene) Lineal (Anschlagschiene) Klemmschiene Skalenzeiger Bei liegend eingebauter Anschlagschiene verändert sich der Abstand zum Säge- blatt. Die geänderte Schnittbreite wird durch Verschieben des Skalenzeigers korri- giert. Rändelschraube lösen.

  • Seite 65: Parallelschlag Entfernen

    K2 M - Teil 2/2 Einstellen und Rüsten 1.1.3 Parallelschlag entfernen Abb. 3: Parallelanschlag entfernen Rändelschraube 1 (Klemmung Anschlagschiene) Klemmschraube 2 (Klemmung Parallelanschlag) Anschlagwelle Beim Bearbeiten von großen Platten oder für Wartungsarbeiten kann es not- wendig sein, den Parallelanschlag zu entfernen.
  • Seite 66 Einstellen und Rüsten Abb. 4: Sägeboy-Zugriffschutz montieren Sägeboy-Zugriffschutz (Art.-Nr. 01.0.022) Führungslineal Rändelschrauben Anschlagschiene Schablone (am Werkstück befestigt) Schlitzscheibenabdeckung und Zugriffschutz "Sägeboy" Wird der „Sägeboy“ bei Kreissägen ohne Oberschutz über dem Sägeblatt platziert, dürfen verdeckte Schnitte und Arbeiten mit Nutwerkzeugen durchgeführt werden. Montage, Bedienung und Einstellung: Siehe eigene Betriebsanlei- tung Der „Sägeboy“...

  • Seite 67: Schnitthöhe / Schnittwinkel Einstellen (Standardausstattung)

    K2 M - Teil 2/2 Einstellen und Rüsten Schnitthöhe / Schnittwinkel einstellen (Standardausstattung) Abb. 5: Schnitthöhe / Schnittwinkel einstellen Handrad Höhenverstellung Handrad Winkelverstellung Klemmhebel Schnittwinkelverstellung Skala Schnittwinkel Schnitthöhe einstellen Die Schnitthöhe nur so hoch wie notwendig einstellen. Die Schnitthöhe mit dem Handrad an der Seite einstellen.

  • Seite 68: Werkzeug Wechseln

    Einstellen und Rüsten Werkzeug wechseln 1.3.1 Allgemeine Information zu Sägeblättern und Nutwerkzeugen ACHTUNG Kollisionsgefahr bei Einsetzen von Nutwerkzeugen Sachschaden an Nutwerkzeug und Maschinentisch. − Bei Arbeiten mit Nutwerkzeugen 90°-Winkel nicht verstellen. − Bei Nutwerkzeugen mit einer Breite kleiner als 10 mm zuerst den Zwischenring auf die Sägewelle stecken.

  • Seite 69: Vorbereiten Zum Werkzeugwechsel

    K2 M - Teil 2/2 Einstellen und Rüsten 1.3.2 Vorbereiten zum Werkzeugwechsel Abb. 7: Vorbereiten zum Werkzeugwechsel Rändelschraube Schutzhaube Spaltkeil Einlegebrett Sägeaggregat in 90°- Position (Schnittwinkel 0°) und ganz nach oben stellen. Maschine ausschalten und gegen Wiedereinschalten sichern. Rändelmutter lösen und hineindrücken.

  • Seite 70: Betriebsbereitschaft Herstellen

    Einstellen und Rüsten 1.3.3 Betriebsbereitschaft herstellen Betriebsbereitschaft bei der Verwendung von Kreissägeblättern Abb. 8: Betriebsbereitschaft - Kreissägearbeiten Einlegebrett Schutzhaube Schnappfedern Rändelmutter Betriebsbereitschaft Das Kreissägeblatt läuft nur, wenn der Endschalter im Inneren des Maschinengestells betätigt ist. Einlegebrett einbauen. Einlegebrett rechts (vorne) im Maschinentisch einhängen. Einlegebrett links (hinten) in den Schnappfedern einrasten lassen.
  • Seite 71 K2 M - Teil 2/2 Einstellen und Rüsten Betriebsbereitschaft bei der Verwendung von Nutwerkzeugen Abb. 9: Betriebsbereitschaft - Nutwerkzeuge Einlegebrett (Art.-Nr. 500-07-206) Senkschrauben M6x16 Schlitzscheibenabdeckung „Sägeboy“ Nutwerkzeug Betriebsbereitschaft Das Kreissägeblatt läuft nur, wenn der Endschalter im Inneren des Maschinengestells betätigt ist.

  • Seite 72: Sägeblatt Wechseln

    Einstellen und Rüsten Sägeblatt wechseln 1.4.1 Sägeblatt in die Maschine einbauen Hinweis Wir empfehlen für Präzisionsschnitte ein möglichst kleines Säge- blatt zu verwenden. Erlaubte Sägeblätter siehe Technische Daten. Abb. 10: Sägeblatt wechseln.eps Spaltkeil Sperrbolzen Sägewelle Klemmschraube (M10x27 L) Kreissägeflansch Sägeblatt WARNUNG Scharfe und heiße Werkzeugschneiden Schnittverletzungen und Verbrennungen durch scharfe und heiße...

  • Seite 73: Spaltkeil Lösen / Einstellen

    K2 M - Teil 2/2 Einstellen und Rüsten Sägewelle gegen verdrehen sichern. Sperrbolzen in die Bohrung am Kreissägetisch einsetzen. Kreissägewelle drehen bis der Sperrbolzen einrastet. Klemmschraube mit Gabelschlüssel lösen. Linksgewinde im Uhrzeigersinn lösen. Klemmschraube und Kreissägeflansch entnehmen. Altes Sägeblatt abnehmen und neues Sägeblatt auf die Welle setzen.
  • Seite 74 Einstellen und Rüsten ACHTUNG Falsch eingestellter Abstand zwischen Kreissägeblatt und Spaltkeil Sachschaden und mögliche Fehlfunktion bei verdeckten Schnitten. − Der Spalt zwischen Spaltkeil und Kreissägen muss zwischen 3 und 8 mm liegen. − Beim Ausführen von verdeckten Schnitten muss der höchste Punkt des Spaltkeils 0-2 mm unter dem höchsten Punkt des Kreissägeblattes liegen.

  • Seite 75: Spaltkeil Einbauen / Wechseln

    K2 M - Teil 2/2 Einstellen und Rüsten 1.4.3 Spaltkeil einbauen / wechseln Abb. 12: Spaltkeil einbauen Klemmschraube Spaltkeil Unterlegscheibe Bolzen Sägeblatt Werkzeug: ● Gabelringschlüssel 17 mm Klemmschraube lösen. Evtl. vorhandenen Spaltkeil entnehmen. Spaltkeil in die Halterung einsetzen. �� Die Bolzen des Spaltkeilhalters müssen in der Nut des Spaltkeils sitzen.
  • Seite 76 Einstellen und Rüsten Korrekte Wahl des Spaltkeiles Abb. 13: Spaltkeil zum Sägeblatt passend Spaltkeilstärke (d) Sägezahnbreite (D) Sägeblattkörper (S) Der Spaltkeil muss der Sägeblattstärke angepasst sein. Die Spaltkeilstärke muss zwischen Sägeblattkörper und Sägezahnbreite liegen. Der Spaltkeil muss dem Sägeblattdurchmesser angepasst sein. Die Beschriftung auf dem Spaltkeil beachten.

  • Seite 77: Spaltkeil Ausbauen

    K2 M - Teil 2/2 Einstellen und Rüsten 1.4.4 Spaltkeil ausbauen Abb. 15: Spaltkeil ausbauen Klemmschraube Spaltkeilhalter Spaltkeil WARNUNG Schwere Verletzung bei Kontakt mit dem rotierenden Kreissäge- blatt Bei Betrieb ohne Spaltkeil kann das Werkstück hinter dem Säge- blatt verklemmen.

  • Seite 78: Nutwerkzeuge

    Einstellen und Rüsten Nutwerkzeuge 1.5.1 Umrüsten auf Betrieb mit Nutwerkzeugen Abb. 16: Hinterer Flansch / Spaltkeilhalter / Einlegebrett Einlegebrett Hinterer Flansch Flansch für Kreissägeblätter Spaltkeil ausgebaut WARNUNG Scharfe und heiße Werkzeugschneiden Schnittverletzungen und Verbrennungen durch scharfe und heiße Werkzeuge. − Schutzhandschuhe tragen.

  • Seite 79: Nutwerkzeug Einspannen

    K2 M - Teil 2/2 Einstellen und Rüsten 1.5.2 Nutwerkzeug einspannen Abb. 17: Nutwerkzeug einbauen Flansch für Nutwerkzeug Klemmschraube Nutwerkzeuge (M10x40 L) Nutwerkzeug Nutwerkzeug Teil 1 Nutwerkzeug Teil 2 Distanzscheiben Sperrbolzen WARNUNG Fehlerhaftes Einspannen der Nutwerkzeuge Schwere Verletzungen durch drehende oder kollidierende Werk- zeuge.
  • Seite 80 Einstellen und Rüsten Sägewelle gegen verdrehen sichern. Sperrbolzen in die Bohrung am Kreissägetisch einsetzen. Kreissägewelle drehen bis der Sperrbolzen einrastet. WARNUNG Weggeschleuderte Teile Schwere Verletzungen und Sachschaden. ● Mindestanzugsmoment der Klemmschraube: 20 Nm. Klemmschraube mit Gabelschlüssel anziehen. Linksgewinde gegen den Uhrzeigersinn anziehen. Sperrbolzen aus der Bohrung entfernen.

  • Seite 81: Nutwerkzeug Ausspannen - Umrüsten Auf Sägeblattbetrieb

    K2 M - Teil 2/2 Einstellen und Rüsten Maschine einschalten. ⮫ Kapitel 2.2 „Einschalten / Ausschalten / Stillsetzen im Notfall“ auf Seite 26 Nutwerkzeug langsam ganz nach oben fahren, dabei wird das Einlegebrett ausgefräst. 1.5.3 Nutwerkzeug ausspannen - Umrüsten auf Sägeblattbetrieb Abb.
  • Seite 82 Einstellen und Rüsten Sägeblatt und Kreissäge-Einlegebrett einbauen Abb. 20: Betriebsbereitschaft - Kreissägearbeiten Einlegebrett Schutzhaube Schnappfedern Rändelmutter Hinteren Flansch aufsetzen. Sägeblatt in die Maschine einbauen. ⮫ Kapitel 1.4.1 „Sägeblatt in die Maschine einbauen“ auf Seite 14 Spaltkeil einbauen. ⮫ Kapitel 1.4.3 „Spaltkeil einbauen / wechseln“ auf Seite 17 Einlegebrett einbauen.

  • Seite 83: Kreissägeschutzhaube Montieren Und Einstellen

    K2 M - Teil 2/2 Bedienen Kreissägeschutzhaube montieren und einstellen Abb. 21: Kreissägeschutzhaube einstellen Spaltkeil (Ausnehmung) Rändelmutter Haubenbolzen Abstand (Neigung - min. 2 mm / max. 4 mm) Stellschraube (Neigung) Zum Schutz vor Verletzungen beim Kreissägen muss die Maschine mit einer Schutzhaube über dem Kreissägeblatt ausgerüstet sein.

  • Seite 84: Einschalten / Ausschalten / Stillsetzen Im Notfall

    Bedienen Einschalten / Ausschalten / Stillsetzen im Notfall WARNUNG Unzureichende Vorbereitung Schwere Verletzungen und Sachschaden − Maschine nur starten, wenn alle Voraussetzungen bzw. Vorar- beiten abgeschlossen sind. − Anleitungen zum Rüsten, Einstellen und Bedienen vor dem Ein- schalten lesen. ACHTUNG Betriebs- / Raumtemperatur Lagerschäden, Sachschaden −...

  • Seite 85: Arbeitstechniken

    K2 M - Teil 2/2 Bedienen Arbeitstechniken 2.3.1 Arbeitsplätze WARNUNG Weggeschleuderte Werkstücke / Werkzeugteile Verletzungen durch weg geschleuderte Werkstücke, Werkstückteile und auch Werkzeugteile (z.B. Äste, Abschnitte, Schneidenteile). Verletzungen durch Rückschlag abgeschnittener Werkstückteile. − Niemals bei laufendem Sägeblatt (während der Bearbeitung oder im Leerlauf) direkt in Schnittlinie des Sägeblattes stehen.

  • Seite 86: Verbotene Arbeitstechniken

    Bedienen ● Verdeckte Schnitte / Falze am Parallelanschlag. ● Verdeckte Schnitte / Nuten am Parallelanschlag mit Schlitzwerkzeugen. 2.3.3 Verbotene Arbeitstechniken Mit der Tischkreissäge sind folgende Arbeitstechniken grundsätzlich verboten: ● Sämtliche Arbeitstechniken ohne Verwendung von Parallelanschlag, Queran- schlag, oder Besäumeinrichtung. ● Schneiden von runden Werkstücken (in Längsrichtung).

  • Seite 87: Längsschnitt / Schneiden Von Leisten

    K2 M - Teil 2/2 Bedienen Bei Maschinen ohne Absauganlagensteuerung die Absaugeinrichtung ein- schalten. Maschine erst einschalten, wenn das Werkstück zum Schneiden richtig posi- tioniert ist. Werkstück gleichmäßig mit geschlossenen Fingern am Kreissägeblatt vorbei- führen. Am Ende des Schnittes Schiebestock verwenden.
  • Seite 88 Bedienen WARNUNG Drehendes Sägeblatt Schwere Verletzungen bei Kontakt mit dem rotierenden Sägeblatt. − Die Hände niemals im Gefahrenbereich auf das Werkstück legen. − Das Werkstück mit Schiebestock am Sägeblatt vorbeischieben. Grundsätzliche Vorgehensweise bei erlaubten Arbeitstechniken beachten. Falls erforderlich und nur bei Schneiden von Leisten: Anschlagschiene (Lineal) am Parallelanschlag auf schmale Linealkante umbauen.

  • Seite 89: Schneiden Kurzer, Schmaler Werkstücke

    K2 M - Teil 2/2 Bedienen 2.3.6 Schneiden kurzer, schmaler Werkstücke Abb. 26: Kurze, schmale Werkstücke schneiden Abweiskeil Parallelanschlag wegstellen Ablänganschlag Nut im Maschinentisch Grundsätzliche Vorgehensweise bei erlaubten Arbeitstechniken beachten. Parallelanschlag so weit wie möglich vom Kreissägeblatt wegschieben. Abweiskeil so am Maschinentisch befestigen, dass die abgesägten Stücke nicht mit dem hochlaufenden Teil des Sägeblattes kollidieren.

  • Seite 90: Ablängen Mit Ablänganschlag Und Parallelanschlag

    Bedienen 2.3.7 Ablängen mit Ablänganschlag und Parallelanschlag Abb. 27: Ablängen am Parallelanschlag Sägeblatt Vorderkante Anschlagschiene (Lineal) Grundsätzliche Vorgehensweise bei erlaubten Arbeitstechniken beachten. Parallelanschlag auf das gewünschte Maß einstellen. Anschlagschiene (Lineal) einstellen: Anschlagschiene (Lineal) zurückziehen und festklemmen (siehe Abbildung). �� Dadurch kann das Werkstück nicht zwischen Anschlag und Sägeblatt verklemmen.

  • Seite 91: Verdeckte Schnitte (Sägeboy-Zugriffschutz)

    K2 M - Teil 2/2 Bedienen 2.3.8 Verdeckte Schnitte (Sägeboy-Zugriffschutz) Abb. 28: Verdeckte Schnitte Spaltkeil Sägeboy-Zugriffschutz (Zubehör) Schablone (am Werkstück befestigt) WARNUNG Fehlender Schutz beim Durchführen von Verdeckten Schnitten Schwere Verletzungen bei Kontakt mit dem rotierenden Sägeblatt. − Kreissägeoberschutz oder Sägeboy-Zugriffschutz (Zubehör Art.-Nr.

  • Seite 92: Arbeiten Mit Nutwerkzeugen (Sägeboy-Zugriffschutz)

    Bedienen 2.3.9 Arbeiten mit Nutwerkzeugen (Sägeboy-Zugriffschutz) Abb. 29: Arbeiten mit Nutwerkzeugen Nutwerkzeug, kein Spaltkeil Sägeboy-Zugriffschutz (Zubehör) Schablone (am Werkstück befestigt) ACHTUNG Kollisionen zwischen Maschinenteilen Sachschaden beim Schwenken des Sägeaggregates. − Sägeaggregat in 90°- Position stellen. − Bei Arbeiten mit Nutwerkzeugen den 90°-Winkel nicht ver- stellen.

  • Seite 93: Wartungsplan

    K2 M - Teil 2/2 Wartung Parallelanschlag so einstellen, dass die Sägeblattkante mit dem Sägeboy- Führungslineal bündig ist. �� Das Sägeboy-Führungslineal dient als Anschlag zum Sägen mit Schab- lonen. Bei Maschinen mit Schiebetisch: Schiebetisch in Mittelstellung arretieren. Bei Verwendung eines Exzenterniederhalters die Nut mit Hilfe des Schiebeti- sches fräsen.

  • Seite 94: Wartung

    Wartung Vorbereitungen zu Wartungsarbeiten / Abdeckdeckel abbauen Anweisungen an Wartungstechniker:innen Wartungstechniker:innen, welche die Wirksamkeit der durchgeführten Arbeiten überprüfen oder Schäden bei laufender Maschine auffinden müssen, haben fol- gende Anweisungen zu befolgen: ● Stets Sichtkontakt zum Bedienpersonal halten, um schnelle und unmissvers- tändliche Kommunikation zu gewährleisten.

  • Seite 95: Reinigen Und Schmieren

    K2 M - Teil 2/2 Wartung Abdeckdeckel an der Vorderseite entfernen: Flügelmutter im inneren der Maschine lösen. Die Flügelmutter ist von der Rückseite der Maschine erreichbar. Abdeckdeckel nach oben schieben und nach vorne abnehmen. Beim Einbau in umgekehrter Reihenfolge vorgehen.

  • Seite 96: Riemenspannung

    Wartung Werkzeug: ● Reinigungstücher ● Staubsauger Maschine ausschalten und gegen Wiedereinschalten sichern. Maschine von Staub, Spänen, Bearbeitungsrückständen und anderen Verun- reinigungen reinigen. Tischflächen und Führungsflächen reinigen. Harzreste entfernen. Parallelanschlag inkl. Führungswelle reinigen und auf korrekte Funktion prüfen. Sichkontrolle aller Maschinenteile durführen. ��...

  • Seite 97: Absaugeinrichtung Überprüfen

    K2 M - Teil 2/2 Wartung Maschine vorbereiten zum Werkzeugwechsel. ⮫ Kapitel 1.3.2 „Vorbereiten zum Werkzeugwechsel“ auf Seite 11 Einlegebrett und Sägeblatt entfernen. Höhenführung gründlich von Spänen, Staub und Fettrückständen reinigen. Höhenführung mit normalem Maschinenfett schmieren. Mit einem Pinsel das Schmierfett auf die Führung auftragen.
  • Seite 98 Wartung Maschinen ohne separatem Vorschubmotor oder Vorritzmotor [Stopp] -Tasten anstatt der können alternativ auch nur mit roten [Not-Halt] -Betätiger ausgestattet sein. [Not-Halt] -Betätigern Not-Halt prüfen bei Maschinen mit Not-Halt Prüfung mit allen an der Maschine vorhandenen [Not-Halt]-Betätigern durchführen. Betriebsbereitschaft herstellen. Maschine einschalten.

  • Seite 99: Schutzeinrichtungen (Endschalter) Auf Wirksamkeit Prüfen

    K2 M - Teil 2/2 Wartung Rote [Stopp]-Taste drücken. Maschine wird sofort stillgesetzt. Prüfung an der nächsten roten [Stopp]-Taste wiederholen. Mit allen an der Maschine vorhandenen roten [Stopp]-Tasten wiederholen. Maschine wird nicht sofort stillgesetzt. Falls vorhanden: [Hauptschalter] ausschalten (Stellung „O“ / „OFF“).
  • Seite 100 Wartung Sicherheitsendschalter auf Funktion prüfen Abb. 32: Sicherheitsendschalter Einlegebrett Einlegebrett Hinterer Flansch Grüne Start-Taste - Kreissäge EIN Endschalter Maschine ausschalten und gegen Wiedereinschalten sichern. Maschine vorbereiten zum Werkzeugwechsel. ⮫ Kapitel 1.3.2 „Vorbereiten zum Werkzeugwechsel“ auf Seite 11 Einlegebrett, Sägeblatt und hinteren Flansch entfernen. Grüne [Start]-Taste am Bedienpult drücken.

  • Seite 101: Höhenspindel Und Schwenkspindel Kreissäge Schmieren

    K2 M - Teil 2/2 Wartung 3.4.7 Höhenspindel und Schwenkspindel Kreissäge schmieren Abb. 33: Verstellspindeln schmieren Schwenkspindel Höhenspindel Kegelradgetriebe (Winkelverstellung) Werkzeug: ● Fettpresse Material: ● Maschinenfett Maschine ausschalten und gegen Wiedereinschalten sichern. Maschine vom Stromnetz trennen. Abdeckdeckel hinten abbauen. ⮫ Kapitel 3.2 „Vorbereitungen zu Wartungs- arbeiten / Abdeckdeckel abbauen“...

  • Seite 102: Antriebsriemen Kreissäge Kontrollieren/Austauschen

    Wartung Schrauben festziehen (6x). Antriebsriemen Kreissäge kontrollieren/austauschen 3.5.1 Riemenspannung und Riemenzustand kontrollieren ● Die Riemenspannung ist vom Werk aus auf den idealen Wert eingestellt. ● Die Angabe der Riemenspannung erfolgt als Schwingungs-Frequenz in Hertz (Hz). ● Die korrekte Riemenspannung kann nur mit einem Messgerät überprüft werden.

  • Seite 103: Antriebsriemen Austauschen

    K2 M - Teil 2/2 Wartung 3.5.2 Antriebsriemen austauschen Abb. 35: Antriebsriemen austauschen Schutzblech Schrauben M6x10 Kontermutter Spannschraube Werkzeug: ● Gabelschlüssel 13 mm ● Innensechskantschlüssel 4 mm Kreissäge in ca. 30°-Position schwenken. Kreissäge ganz nach unten fahren. Maschine ausschalten und gegen Wiedereinschalten sichern. Kreissägeblatt ausbauen.

  • Seite 104: Antriebsriemen Nachspannen

    Wartung Abdeckdeckel vorne montieren. Abdeckdeckel hinten montieren. �� Der jeweilige Abdeckdeckel muss vor dem Festschrauben allseitig am Maschinenständer anliegen. 3.5.3 Antriebsriemen nachspannen ACHTUNG Antriebsriemen nicht überspannen Ein überspannter Antriebsriemen kann reißen oder Lagerschäden verursachen. − Spannschraube nur so weit anziehen, bis ausreichende Kraft- übertragung gewährleistet ist.

  • Seite 105: Störung Beheben

    K2 M - Teil 2/2 Störung beheben Schrauben festziehen (6x). Störung beheben Verhalten bei Störungen WARNUNG Unsachgemäße Störungsbehebung Schwere Verletzungen und Sachschaden − Störungsbehebung darf nur durch autorisiertes, unterwiesenes und mit der Arbeitsweise der Maschine vertrautes Personal unter Beachtung sämtlicher Sicherheitsvorschriften ausgeführt werden.
  • Seite 106 Störung beheben Fehlerbeschreibung Ursache Abhilfe Sicherheitsendschalter ohne Fehler im elektrischen System Felder Group-Servicestelle kontak- Funktion tieren. Maschine kann nicht ausge- Fehler im elektrischen System / Maschine vom Stromnetz schaltet werden [Not-Halt]-Befehlskette trennen. Felder Group-Servicestelle kontak- tieren. Maschine ist ohne Funktion Fehler im elektrischen Anschluss Elektrischen Anschluss (Zuleitung, Sicherungen) prüfen.

  • Seite 107: Höhe Parallelanschlag Über Maschinentisch Einstellen

    K2 M - Teil 2/2 Störung beheben Höhe Parallelanschlag über Maschinentisch einstellen Abb. 37: Höhe Parallelanschlag nachstellen Parallelanschlag Kontermutter Stellschraube Innensechskantschlüssel 4 mm Werkzeug: ● Innensechskantschlüssel 4 mm ● Gabelschlüssel 13 mm Maschine ausschalten und gegen Wiedereinschalten sichern. Parallelanschlag an das Ende der Anschlagwelle schieben und abschwenken.
  • Seite 108 Störung beheben Abb. 38: Freischnitt Vorbereiten Spaltkeil und Schutzhaube Sägeblatt ø253 mm schneidende Sägezähne hochlaufende Sägezähne X1 Einstellung Parallelanschlag X2 Einstellung Freischnitt Maschine zum Einstellen vorbereiten Maschine ausschalten und gegen Wiedereinschalten sichern. Maschine vom Stromnetz trennen. Spaltkeil und Schutzhaube entfernen. Sägeblatt ø253mm einbauen.
  • Seite 109 K2 M - Teil 2/2 Störung beheben Parallelanschlag Winkel korrigieren (Freischnitt einstellen) Abb. 39: Freischnitt einstellen Kontermutter Einstellpunkt (Schnittverbreiterung) vordere Einstellmutter X1 Einstellung Parallelanschlag hintere Fixiermutter X2 Einstellung Freischnitt A Einstellpunkt (Maschinentisch) Werkzeug: ● Gabelringschlüssel 17 mm ● Messschieber Das Freischnitt-Maß wird gemessen zwischen Sägezahn und Anschlagschiene (Lineal) am Parallelanschlag.

  • Seite 110: Ablänganschlag Einstellung Korrigieren

    Störung beheben Ablänganschlag Einstellung korrigieren Abb. 40: Ablänganschlag - Winkel korrigieren Obere Stellschraube Untere Stellschraube Kontermutter Klemmhebel Anschlagschiene Linke Stellschrauben Rechte Stellschrauben 0°-Winkel einstellen (Nachjustieren) Werkzeug: ● Winkelmessgerät ● Gabelringschlüssel 10 mm ● Innensechskantschlüssel 3 mm Beide Klemmhebel (links und rechts) lösen und Anschlagschiene entfernen. Bei vertikalem Winkelfehler die oberen Stellschrauben verdrehen.
  • Seite 111 K2 M - Teil 2/2 Störung beheben Einstellung durch 2-Seiten Probeschnitt kontrollieren Abb. 41: Probeschnitt - Winkel Ablänganschlag Erster Schnitt (Referenzschnitt) Werkstück im Uhrzeigersinn drehen Zweiter Schnitt (Kontrollschnitt) Werkzeug: ● Winkelmessgerät ● Probewerkstück (Plattenmaterial) Schnittwinkel Kreissäge und Ablänganschlag auf 0° einstellen.
  • Seite 112 Störung beheben Breite der Führungsschiene anpassen Abb. 42: Ablänganschlag - Schienenbreite einstellen Leichtgängigkeit Führungsschiene Spiel (Führungsschiene / Maschinentisch) Erster Gewindestift Gewindestifte zwei bis fünf Werkzeug: ● Innensechskantschlüssel 2 mm Die Breite der Führungsschiene kann an den Maschinentisch mit 5 Gewindestiften angepasst werden.

  • Seite 113: Anhang

    K2 M - Teil 2/2 Anhang Anhang Informationen zu Ersatzteilen ACHTUNG Falsche oder fehlerhafte Ersatzteile Sachschaden, Fehlfunktion, Ausfall der Maschine − Ausschließlich vom Hersteller freigegebene Ersatzteile ver- wenden (siehe Ersatzteilliste). Bei Verwendung nicht freigegebener Ersatzteile verfallen sämtliche Garantie-, Ser- vice-, Schadenersatz- und Haftpflichtansprüche gegen den Hersteller oder seine Beauftragten, Händler und Vertreter.

  • Seite 114: Entsorgen

    Anhang Entsorgen UMWELT Entsorgen von Maschinenkomponenten Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfs- stoffe unterliegen der Sondermüllbehandlung und dürfen nur von zugelassenen Fachbetrieben entsorgt werden! Die Maschine besteht aus vielen verschiedenen Materialien, für welche in Abhän- gigkeit der nationalen Gesetzgebung unterschiedliche Entsorgungsbedingungen gelten können.
