Formatkreissäge
K3 basic/K3 winner/K3 e-classic
8.10 Sägeblatt wechseln
Warnung! Verletzungsgefahr!
Verletzungsgefahr durch Schneiden, besonders beim Werkzeugwechsel.
Hinweis:
Wir empfehlen, ausschließlich Original Hammer-Werkzeuge zu verwenden (Hammer-Katalog).
Für Präzisionsschnitte empfehlen wir ein möglichst kleines Sägeblatt zu verwenden.
Erlaubte Sägeblätter siehe Technische Daten.
"
!

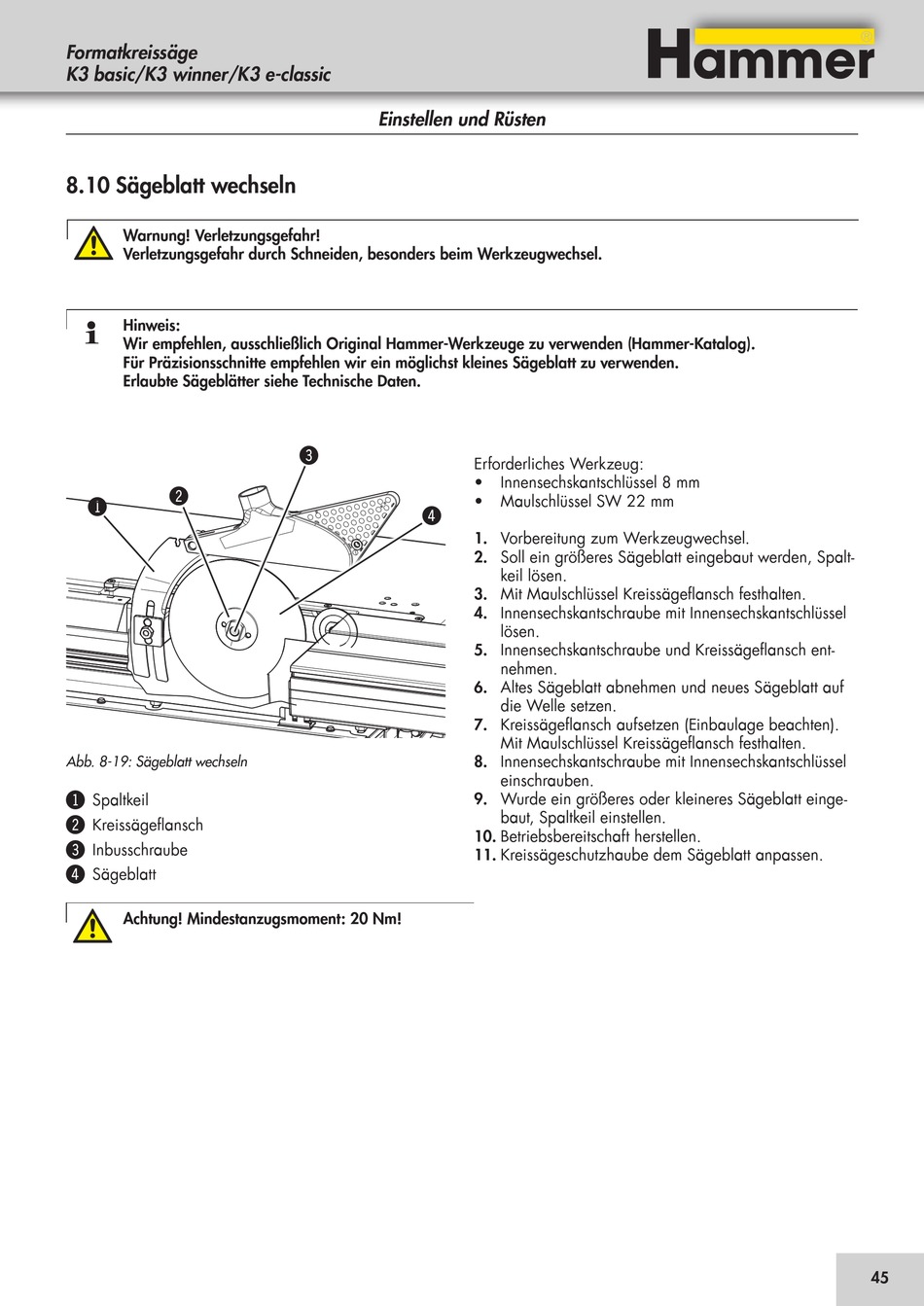

Abb. 8-19: Sägeblatt wechseln
!
Spaltkeil
"
Kreissägeflansch
§
Inbusschraube
$
Sägeblatt
Achtung! Mindestanzugsmoment: 20 Nm!
Einstellen und Rüsten
§
$
Erforderliches Werkzeug:
• Innensechskantschlüssel 8 mm
• Maulschlüssel SW 22 mm
1. Vorbereitung zum Werkzeugwechsel.
2. Soll ein größeres Sägeblatt eingebaut werden, Spalt-
keil lösen.
3. Mit Maulschlüssel Kreissägeflansch festhalten.
4. Innensechskantschraube mit Innensechskantschlüssel
lösen.
5. Innensechskantschraube und Kreissägeflansch ent-
nehmen.
6. Altes Sägeblatt abnehmen und neues Sägeblatt auf
die Welle setzen.
7. Kreissägeflansch aufsetzen (Einbaulage beachten).
Mit Maulschlüssel Kreissägeflansch festhalten.
8. Innensechskantschraube mit Innensechskantschlüssel
einschrauben.
9. Wurde ein größeres oder kleineres Sägeblatt einge-
baut, Spaltkeil einstellen.
10. Betriebsbereitschaft herstellen.
11. Kreissägeschutzhaube dem Sägeblatt anpassen.
