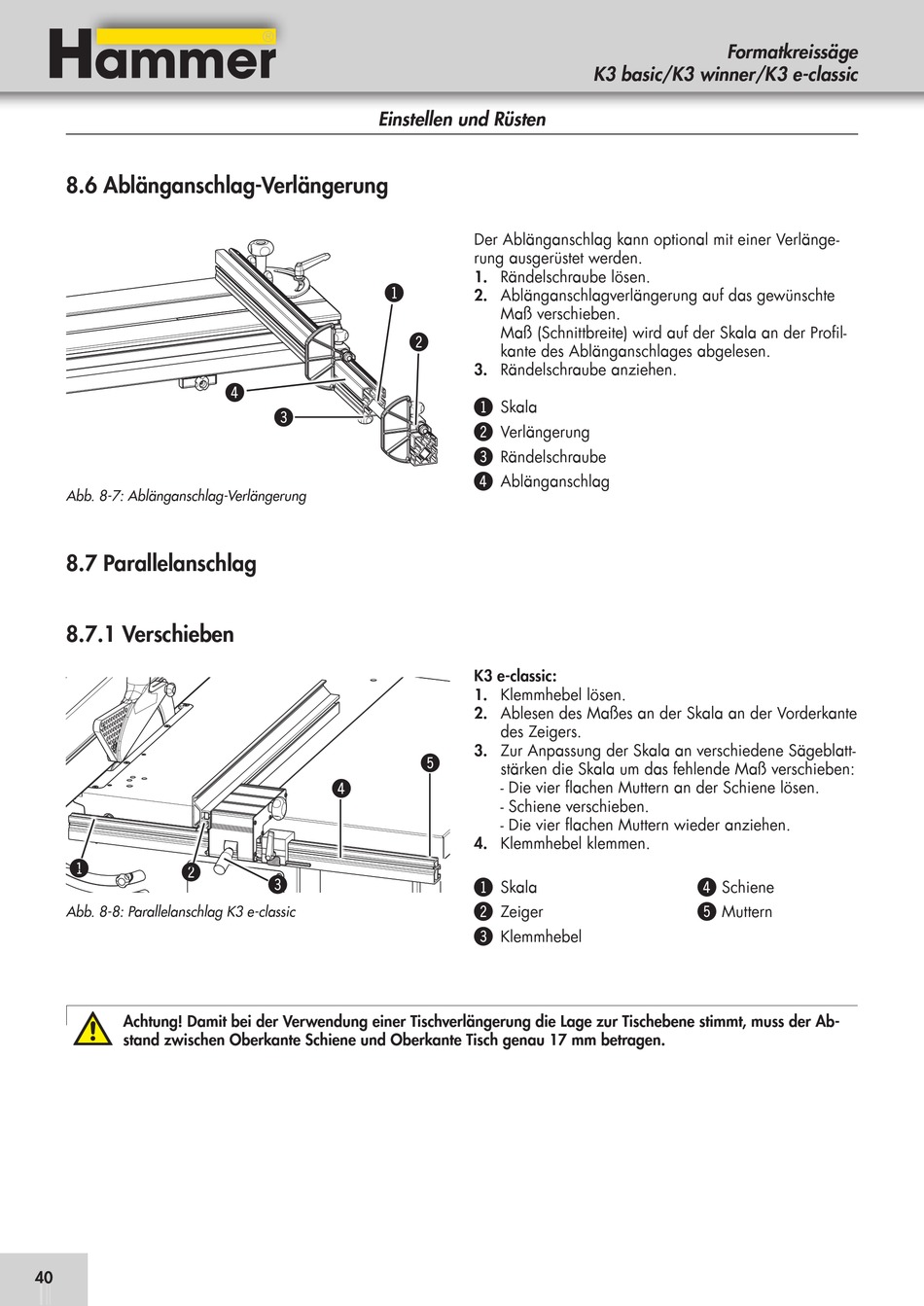

8.6 Ablänganschlag-Verlängerung
Abb. 8-7: Ablänganschlag-Verlängerung

8.7 Parallelanschlag

8.7.1 Verschieben

!
"
Abb. 8-8: Parallelanschlag K3 e-classic
Achtung! Damit bei der Verwendung einer Tischverlängerung die Lage zur Tischebene stimmt, muss der Ab-
stand zwischen Oberkante Schiene und Oberkante Tisch genau 17 mm betragen.
40
Einstellen und Rüsten
!
$
#
$
#
Der Ablänganschlag kann optional mit einer Verlänge-
rung ausgerüstet werden.
1. Rändelschraube lösen.
2. Ablänganschlagverlängerung auf das gewünschte
Maß verschieben.
Maß (Schnittbreite) wird auf der Skala an der Profil-
"
kante des Ablänganschlages abgelesen.
3. Rändelschraube anziehen.
!
Skala
"
Verlängerung
#
Rändelschraube
$
Ablänganschlag
K3 e-classic:
1. Klemmhebel lösen.
2. Ablesen des Maßes an der Skala an der Vorderkante
des Zeigers.
3. Zur Anpassung der Skala an verschiedene Sägeblatt-
%
stärken die Skala um das fehlende Maß verschieben:
- Die vier flachen Muttern an der Schiene lösen.
- Schiene verschieben.
- Die vier flachen Muttern wieder anziehen.
4. Klemmhebel klemmen.
!
Skala
"
Zeiger
#
Klemmhebel
Formatkreissäge
K3 basic/K3 winner/K3 e-classic
$
Schiene
%
Muttern
