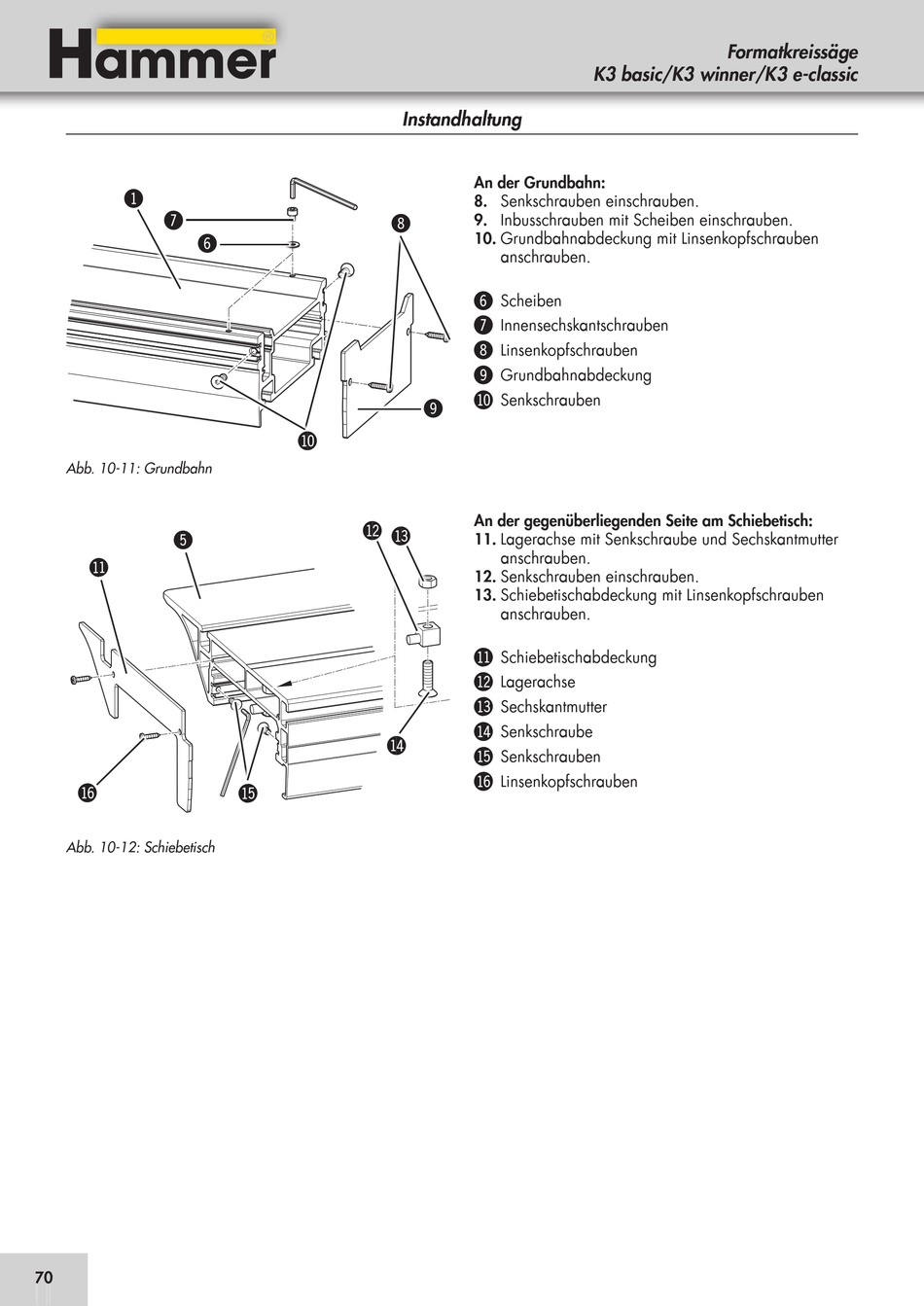

Abb. 10-11: Grundbahn
%
BM
BR
Abb. 10-12: Schiebetisch
70
Instandhaltung
*
BL
BN BO
BP
BQ
K3 basic/K3 winner/K3 e-classic
An der Grundbahn:
8. Senkschrauben einschrauben.
9. Inbusschrauben mit Scheiben einschrauben.
10. Grundbahnabdeckung mit Linsenkopfschrauben
anschrauben.
&
Scheiben
/
Innensechskantschrauben
*
Linsenkopfschrauben
)
Grundbahnabdeckung
BL
Senkschrauben
)
An der gegenüberliegenden Seite am Schiebetisch:
11. Lagerachse mit Senkschraube und Sechskantmutter
anschrauben.
12. Senkschrauben einschrauben.
13. Schiebetischabdeckung mit Linsenkopf schrauben
anschrauben.
BM
Schiebetischabdeckung
BN
Lagerachse
BO
Sechskantmutter
BP
Senkschraube
BQ
Senkschrauben
BR
Linsenkopfschrauben
