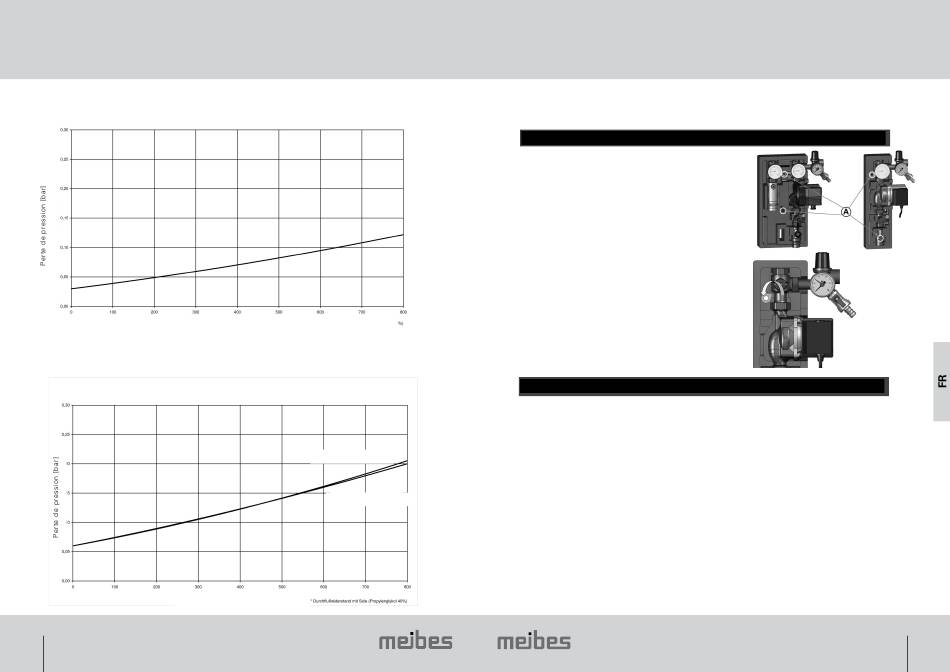

Diagramme de débit volumique et de perte de pression Station solaire à 1 ligne, type S
Débit volumique [l/h]
Diagramme de débit volumique et de perte de pression Station solaire à 2 lignes, type S
Débit volumique [l/h]
30
avec purgeur permanent
sans purgeur permanent
Effiziente Energietechnik

3. Montage

3.1 Montage mural

Le montage doit être effectué sur un mur sec et résistant.
L'écart jusqu'aux collecteurs est déterminé de façon à exclure
une surchauffe de la station.
Empêcher tout danger lié aux composants d'ouvrage, aux
tuyauteries de gaz, d'eau ou de chauffage et aux câbles
électriques adjacents.
Assurer le libre accès à la station, aux robinetteries de
sécurité et aux conduites de raccordement.
1. Choisir le lieu de montage
2. Marquer les trous de perçage sur le mur à l'aide
des étriers de montage et de fixation (A).
3. Percer les trous et enfoncer les chevilles
4. Fixer la station avec le support de plateau isolant
5. Un lien de canalisation fabriquer sans tension
Avant le montage du module de la station solaire à une voie,
retirer l'isolation et soulever le module hors du clip de fixation.
Le trou de fixation du bas (derrière le débitmètre)
est accessible une fois le module retiré. Lorsque
l'isolation est montée, le module doit être replacé
dans le clip de fixation. Vérifiez la fixation.
3.2 Vanne d'arrêt
Vannes d'arrêt supérieures
Les vannes d'arrêt supérieures sont équipées de freins à
Clapet anti-retour intégrés et à régler manuellement.
Le sens d'écoulement est marqué par une flèche sur le vérin.
(Chapitre 3, voir fig. 1)
Robinets d'arrêt supérieurs
Les robinets d'arrêt supérieurs sont équipés
de clapets anti-retour intégrés, pouvant être positionnés
manuellement. Le sens d'écoulement et la position sont visibles
du côté fraisé (voir fig.). Si le sens d'écoulement n'est pas respecté,
le clapet anti-retour peut agir contre le sens d'écoulement prévu
et bloquer ainsi le débit.
État de fonctionnement avec clapets anti-retour actifs (voir fig.) :
- Robinet : retour solaire (voie de la pompe, froide) vers le haut (position 1)
- Robinet (deux voies) : arrivée solaire (chaud) vers le bas
