3. Montage
Position du vérin:
1 Automatique
2 Ouvert (par exemple pour purge/remplissage)
3 Fermé
Dans la position 3 (fermé), la pointe
du vérin doit pointer vers le bloc de composants
de sécurité pour assurer la fonction de sécurité
de la soupape de sécurité.
- Robinet à boisseau sphérique : retour solaire
(froid, ligne de pompe) flèche vers le haut.
- Robinet à boisseau sphérique : départ solaire
Vanne d'arrêt inférieure
La vanne d'arrêt inferieure est intégrée
dans un micro distributeur comprenant également
le raccord pour le vase d'expansion à membrane
et un robinet KFE. La vanne sert aussi comme
limiteur de débit dans la position 1 à 2 (voir fig.).
Position du vérin :
1 fermé
2 ouvert
3 fermé (purge /changement de pompe)
32
Retour
Départ
Corps volumétrique
arête de lecture en haut
Effiziente Energietechnik
3. Montage

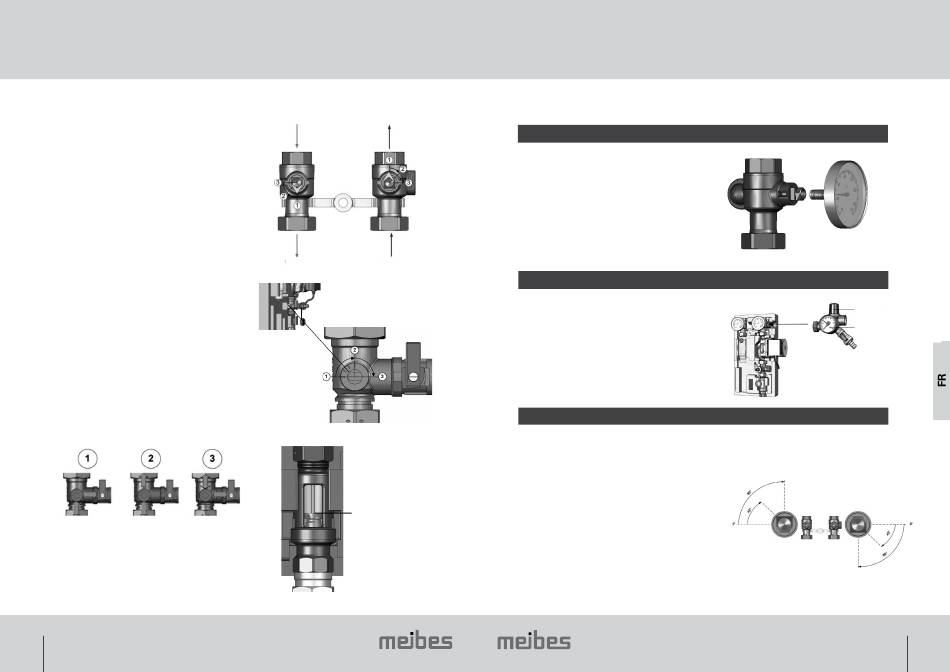

3.3 Echange du thermomètre
Les thermomètres ne sont pas fixés et peuvent être
échangés en les retirant. Il faut cependant tenir compte
qu'un thermomètre retiré doit être remplacé uniquement
par un thermomètre similaire. Veiller au marquage de couleur.
)
(Écriture rouge = Retour, écriture bleue =Départ.
3.4 Soupape de sécurité
La station est équipée d'une soupape de sécurité.
La pression en service peut être contrôlée au manomètre.
Soupapes de sécurité : 1/2"x 3/4"
Pression de démarrage circuit primaire : 6 bars
Monter le groupe de sécurité livré à la position prévue à cet

3.5 Clapet anti-retour

Les clapets anti-retour sur la station empêchent lors de l'arrêt
de l'installation une circulation incontrôlée du fluide et le
refroidissement de l'accumulateur.
Ceux-ci se situent au départ et au retour.
Le clapet anti-retour situé au départ (voir figure 10) peut être
ouvert manuellement par déplacement de la poignée
pivotante à env. 45 ! (voir figure 9) en partant de la position
de butée vers la droite (voir figure 8). Ceci est à observer et á
appliquer surtout lors de la vidange de l'installation.
Cracking pressure: ever approx. 300 mm water column
Pression d'ouverture : env. 2x 200 mm colonne d'eau.
0° - Robinet ouvert, clapet anti-retour en fonctionnement
45° - Robinet ouvert ouvert clapet anti-retour nactif
90° - Robinet fermé
Effiziente Energietechnik
Valve de sécurité
Manomètre
