6.2 Montage

VORSICHT
Quetschgefahr
Leichtere oder mittelschwere Personen-
schäden
- Befestigen Sie das Produkt mit Schrau-
ben auf einem festen Untergrund. Ver-
wenden Sie dazu die entsprechenden
Bohrungen im Flansch oder in der
Grundplatte.
Damit das UL-Kennzeichen seine Gültig-
keit behält, müssen zusätzliche Anforde-
rungen an die Geräte erfüllt werden. Siehe
Seite 74.
6.3 Kabeleinführungen
Siehe dazu die Größenangaben für die Kabeleinfüh-
rungen in Abschnitt
30. Weitere technische

6.4 Kabelverschraubungen

Die Anzahl und die Größe der mitgelieferten Kabel-
verschraubungen sind von der Motorgröße abhän-
gig. Siehe Abschnitt
30. Weitere technische
6.5 Sicherstellen der Motorkühlung
Zwischen dem Ende der Lüfterabdeckung und der
Wand bzw. anderen feststehenden Objekten muss
ein Mindestabstand von 50 mm eingehalten werden.
Siehe Abb. 1.

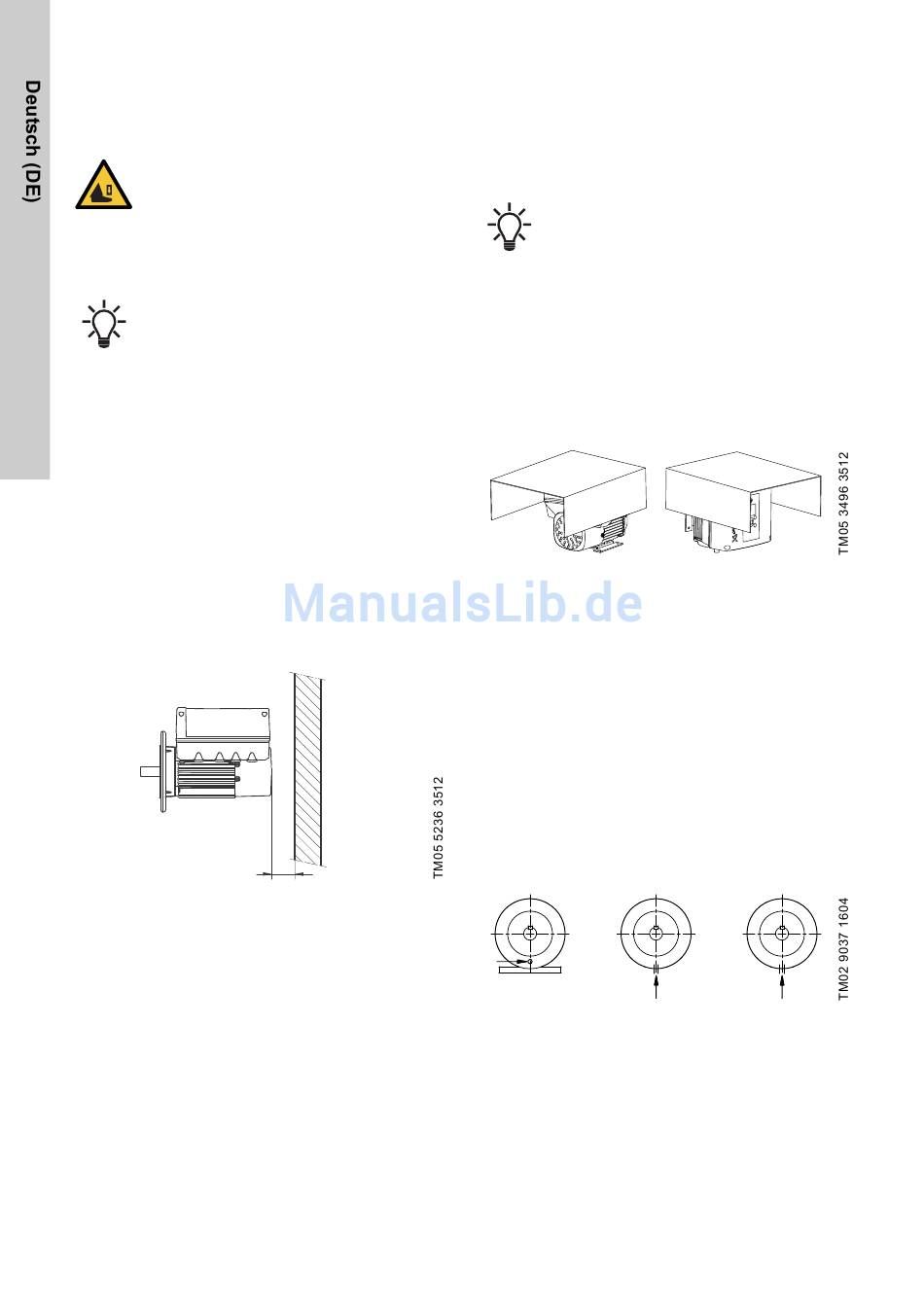

Abb. 1 Mindestabstand (D) zwischen dem
Motor und einer Wand oder einem
anderen feststehenden Objekt
6
Daten.
Daten.
D

6.6 Aufstellung im Freien

Wird der Motor im Freien aufgestellt, schützen Sie
ihn mit einer geeigneten Abdeckung und öffnen Sie
die Entleerungsöffnungen, um eine Kondenswasser-
bildung auf den Elektronikbauteilen zu verhindern.
Siehe die Abbildungen 2
Beachten Sie beim Montieren der
Motorabdeckung die Anweisungen in
Abschnitt
6.5 Sicherstellen der Motorküh-
lung.
Die Abdeckung muss ausreichend groß sein, um den
Motor vor direkter Sonneneinstrahlung, Regen oder
Schnee zu schützen. Abdeckungen sind nicht Teil
des Produktportfolios von Grundfos. Es wird deshalb
empfohlen, eine für die Anwendung maßgeschnei-
derte Abdeckung anfertigen zu lassen. In Gebieten
mit hoher Luftfeuchtigkeit wird empfohlen, die integ-
rierte Funktion "Stillstandsheizung" zu aktivieren.
Siehe Abschnitt "Stillstandsheizung", Seite 50.
14.21
Abb. 2 Beispiele für (nicht von Grundfos
gelieferte) Abdeckungen
6.7 Entleerungsöffnungen
Wird der Motor in einer feuchten Umgebung oder an
einem Ort mit hoher Luftfeuchtigkeit installiert, muss
die untere Entleerungsöffnung geöffnet werden.
Dadurch wird die Schutzart des Motors herabge-
setzt. Durch das Öffnen der Entleerungsöffnung
erfolgt eine Selbstentlüftung, die verhindert, dass
sich im Motor Kondenswasser bildet. Zudem werden
Wasser und Feuchtigkeit abgeleitet.
Die mit einem Stopfen verschlossene Entleerungs-
öffnung befindet sich auf der Antriebsseite des
Motors. Der Flansch kann in beide Richtungen um
90 ° bzw. um 180 ° gedreht werden.
B3 B14
Abb. 3 Entleerungsöffnungen
und 3.
B5
