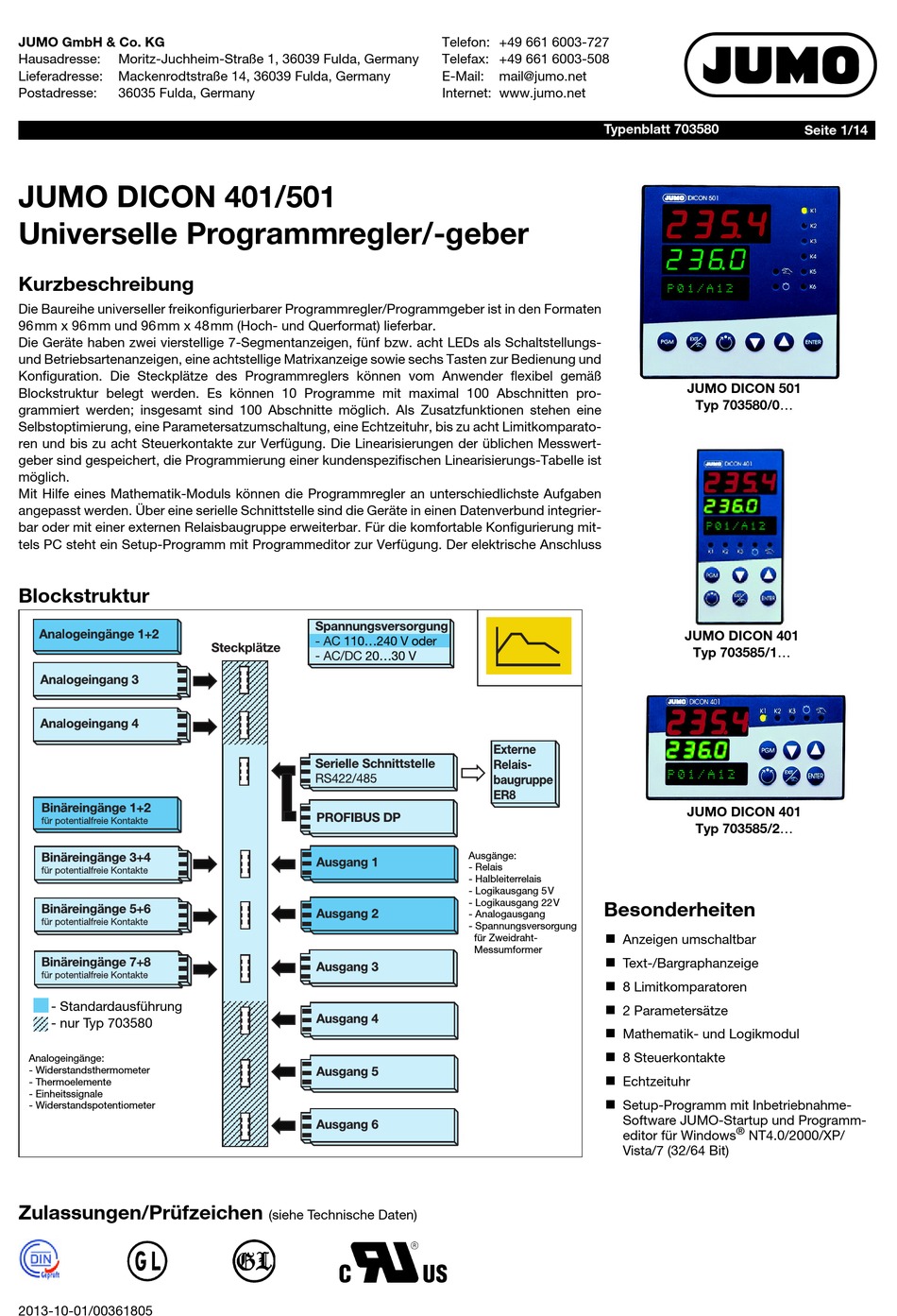

JUMO DICON 401/501
Universelle Programmregler/-geber
Kurzbeschreibung
Die Baureihe universeller freikonfigurierbarer Programmregler/Programmgeber ist in den Formaten
96mm x 96mm und 96mm x 48mm (Hoch- und Querformat) lieferbar.
Die Geräte haben zwei vierstellige 7-Segmentanzeigen, fünf bzw. acht LEDs als Schaltstellungs-
und Betriebsartenanzeigen, eine achtstellige Matrixanzeige sowie sechs Tasten zur Bedienung und
Konfiguration. Die Steckplätze des Programmreglers können vom Anwender flexibel gemäß
Blockstruktur belegt werden. Es können 10 Programme mit maximal 100 Abschnitten pro-
grammiert werden; insgesamt sind 100 Abschnitte möglich. Als Zusatzfunktionen stehen eine
Selbstoptimierung, eine Parametersatzumschaltung, eine Echtzeituhr, bis zu acht Limitkomparato-
ren und bis zu acht Steuerkontakte zur Verfügung. Die Linearisierungen der üblichen Messwert-
geber sind gespeichert, die Programmierung einer kundenspezifischen Linearisierungs-Tabelle ist
möglich.
Mit Hilfe eines Mathematik-Moduls können die Programmregler an unterschiedlichste Aufgaben
angepasst werden. Über eine serielle Schnittstelle sind die Geräte in einen Datenverbund integrier-
bar oder mit einer externen Relaisbaugruppe erweiterbar. Für die komfortable Konfigurierung mit-
tels PC steht ein Setup-Programm mit Programmeditor zur Verfügung. Der elektrische Anschluss
Blockstruktur
- Standardausführung
- nur Typ 703580
Analogeingänge:
- Widerstandsthermometer
- Thermoelemente
- Einheitssignale
- Widerstandspotentiometer
Zulassungen/Prüfzeichen
2013-10-01/00361805
(siehe Technische Daten)
Telefon: +49 661 6003-727
Telefax: +49 661 6003-508
E-Mail: mail@jumo.net
Internet: www.jumo.net
Typenblatt 703580
Ausgänge:
- Relais
- Halbleiterrelais
- Logikausgang 5V
- Logikausgang 22V
Besonderheiten
- Analogausgang
- Spannungsversorgung
k Anzeigen umschaltbar
für Zweidraht-
Messumformer
k Text-/Bargraphanzeige
k 8 Limitkomparatoren
k 2 Parametersätze
k Mathematik- und Logikmodul
k 8 Steuerkontakte
k Echtzeituhr
k Setup-Programm mit Inbetriebnahme-
JUMO DICON 501
Typ 703580/0...
JUMO DICON 401
Typ 703585/1...
JUMO DICON 401
Typ 703585/2...
Software JUMO-Startup und Programm-
®
editor für Windows NT4.0/2000/XP/
Vista/7 (32/64 Bit)
Seite 1/14
