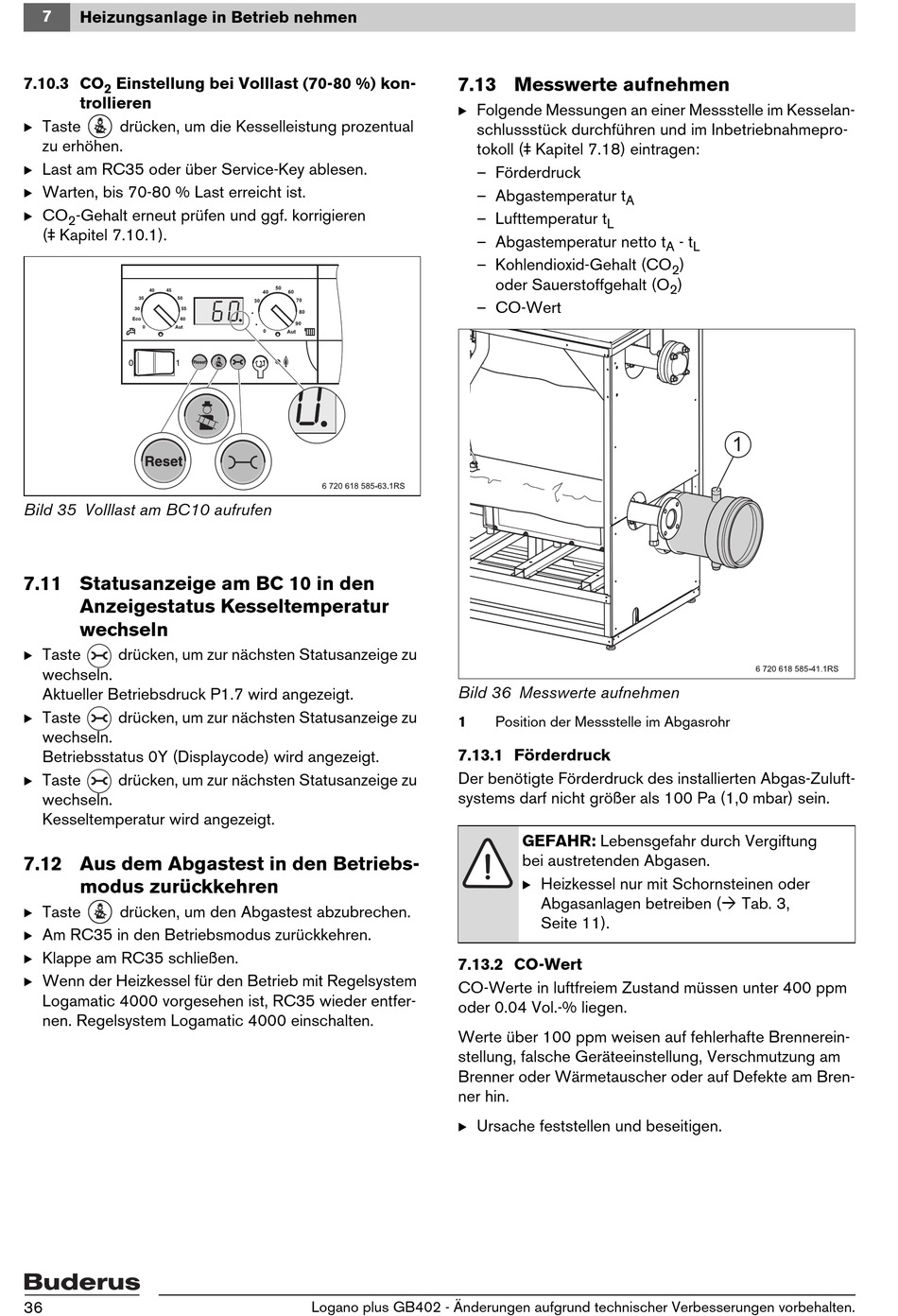

7
Heizungsanlage in Betrieb nehmen
7.10.3 CO Einstellung bei Volllast (70-80 %) kon-
2
trollieren
B Taste
drücken, um die Kesselleistung prozentual
zu erhöhen.
B Last am RC35 oder über Service-Key ablesen.
B Warten, bis 70-80 % Last erreicht ist.
B CO
-Gehalt erneut prüfen und ggf. korrigieren
2
(‡ Kapitel 7.10.1).
Bild 35 Volllast am BC10 aufrufen
7.11 Statusanzeige am BC 10 in den
Anzeigestatus Kesseltemperatur
wechseln
B Taste
drücken, um zur nächsten Statusanzeige zu
wechseln.
Aktueller Betriebsdruck P1.7 wird angezeigt.
B Taste drücken, um zur nächsten Statusanzeige zu
wechseln.
Betriebsstatus 0Y (Displaycode) wird angezeigt.
B Taste
drücken, um zur nächsten Statusanzeige zu
wechseln.
Kesseltemperatur wird angezeigt.
7.12 Aus dem Abgastest in den Betriebs-
modus zurückkehren
B Taste
drücken, um den Abgastest abzubrechen.
B Am RC35 in den Betriebsmodus zurückkehren.
B Klappe am RC35 schließen.
B Wenn der Heizkessel für den Betrieb mit Regelsystem
Logamatic 4000 vorgesehen ist, RC35 wieder entfer-
nen. Regelsystem Logamatic 4000 einschalten.
36

7.13 Messwerte aufnehmen

B Folgende Messungen an einer Messstelle im Kesselan-
schlussstück durchführen und im Inbetriebnahmepro-
tokoll (‡ Kapitel 7.18) eintragen:
– Förderdruck
– Abgastemperatur t
– Lufttemperatur t
– Abgastemperatur netto t
– Kohlendioxid-Gehalt (CO

– CO-Wert

Bild 36 Messwerte aufnehmen
1
7.13.1 Förderdruck
Der benötigte Förderdruck des installierten Abgas-Zuluft-
systems darf nicht größer als 100 Pa (1,0 mbar) sein.
7.13.2 CO-Wert
CO-Werte in luftfreiem Zustand müssen unter 400 ppm
oder 0.04 Vol.-% liegen.
Werte über 100 ppm weisen auf fehlerhafte Brennerein-
stellung, falsche Geräteeinstellung, Verschmutzung am
Brenner oder Wärmetauscher oder auf Defekte am Bren-
ner hin.
B Ursache feststellen und beseitigen.
Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
A
L
oder Sauerstoffgehalt (O
Position der Messstelle im Abgasrohr
GEFAHR: Lebensgefahr durch Vergiftung
bei austretenden Abgasen.
B Heizkessel nur mit Schornsteinen oder
Abgasanlagen betreiben (
Seite 11).
- t
A L
)
2
)
2
Tab. 3,
