Buderus Logano plus GB402 Montage- Und Wartungsanleitung Seite 72

11
Anhang
Legende zu Bild 67 :
1 Betriebsschalter
2 Sicherung, 10 AF
3 Netzversorgung Brennerautomat SAFe, 230 V/50
4 Komponente 1
5 Komponente 2
6 Netzeingang
7 Netzversorgung Funktionsmodule, 230 V/50 Hz
8 DWV 3-Wege-Ventil
Klemme 73-blau
Klemme 74-schwarz
Klemme 75-braun
9 PS - Speicherladepumpe
10 PZ Zirkulationspumpe
11 PZB - Zubringerpumpe
12 PH-HK1 - Heizungspumpe
13 WA - Wärmeanforderung (extern)
14 FA - Außentemperaturfühler
15 FW - Warmwasser-Temperaturfühler
16 EV - externe Verriegelung
(die Brücke bei Anschluss entfernen)
17 RC - Raumcontroller
18 EMS - BUS-Leitung EMS,
Verbindung zu Funktionsmodulen
19 SAFe - BUS-Leitung SAFe,
Verbindung zum Feuerungsautomaten
20 Kleinspannungen
21 Steuerspannung 230 V~
72

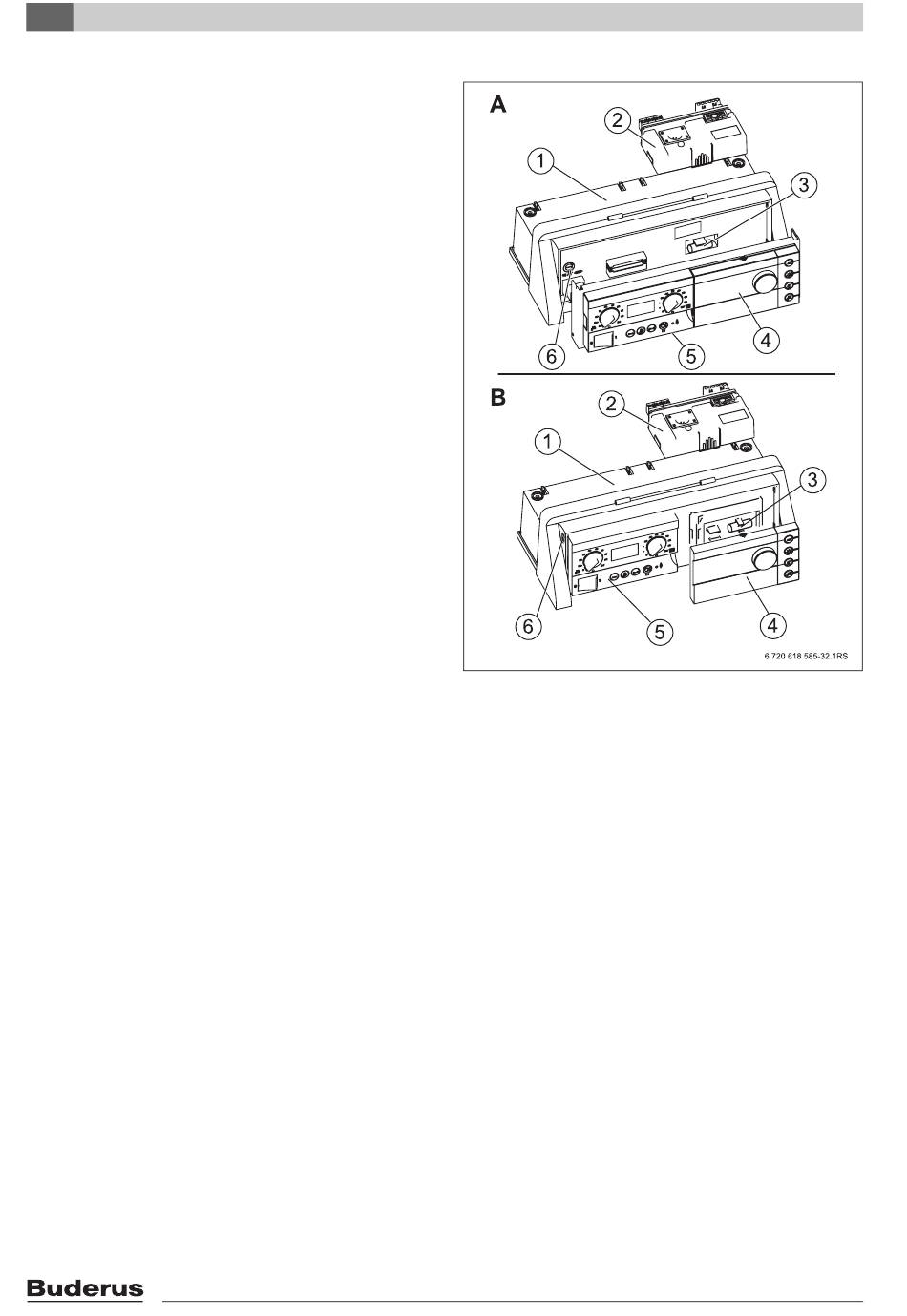

Bild 68 Liefervarianten BC10
A
B
1
2
3
4
5
6
Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Sicherung im MC10
Sicherung im Basiscontroller BC10
Logamatic MC10
Funktionsmodule xM10
Ersatzsicherung 10 AF
Bedieneinheit RC35 oder Blindabdeckung
Basiscontroller BC10
Gerätesicherung 10 AF
