Buderus Logano plus GB402 Montage- Und Wartungsanleitung Seite 8

2
Angaben zum Gerät
2
3
1

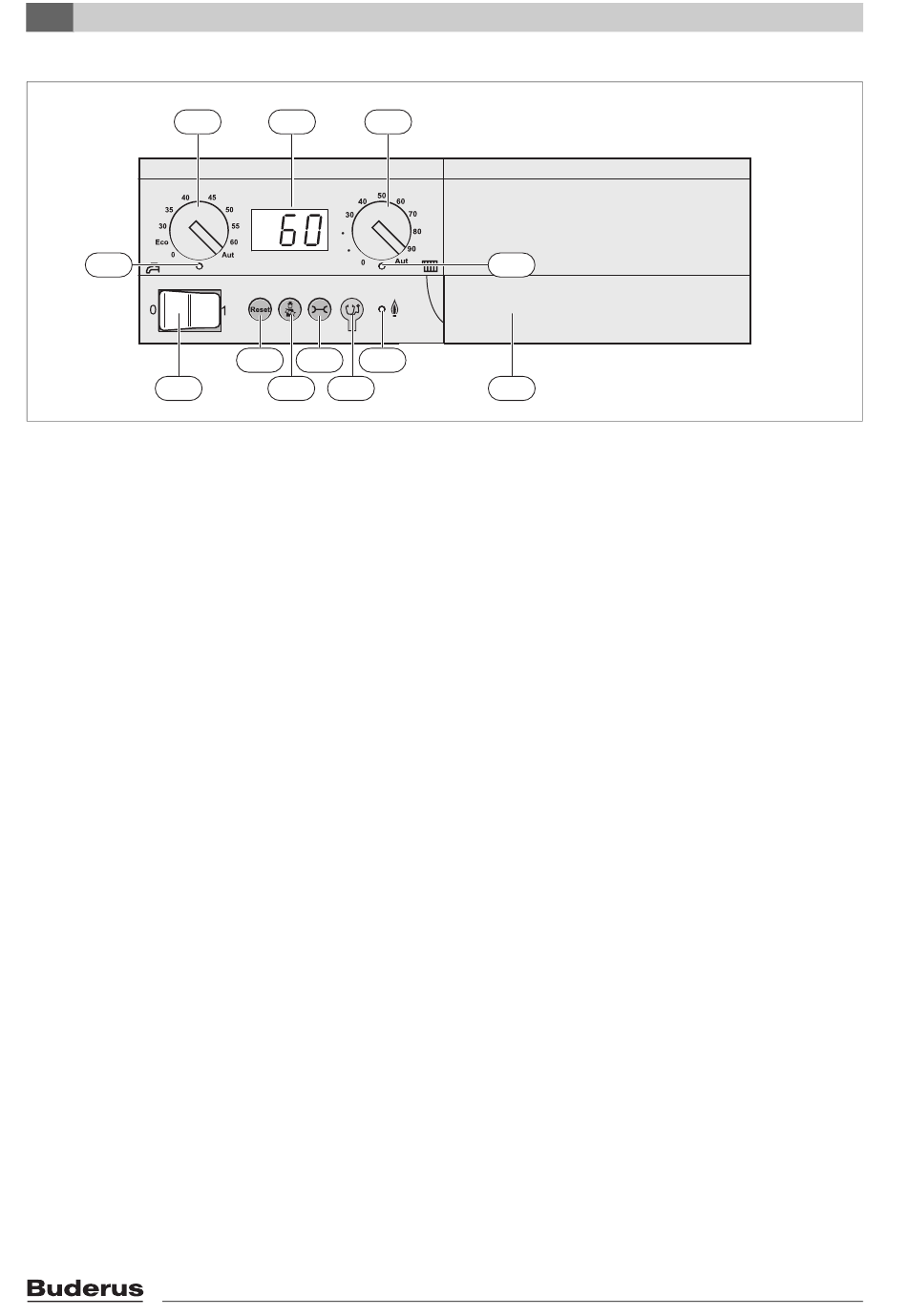

Bild 2 Basiscontroller Logamatic BC10 - Bedienelemente
1 Betriebsschalter „Ein/Aus"
2 Drehknopf für Warmwasser-Sollwert
3 LED „Warmwasserbereitung"
4 Display zur Statusanzeige
5 Drehknopf für maximale Kesseltemperatur
6 LED „Wärmeanforderung"
7 Grundplatte mit Steckplatz für eine Bedieneinheit z. B.
RC35 (hinter der Blende)
8 LED „Brenner" (An/Aus)
9 Anschlussbuchse für Diagnosestecker
10 Taste „Statusanzeige"
11 Taste „Abgastest"
12 Taste „Reset" (Entstörknopf)
Basiscontroller Logamatic BC10 (‡ Bild 2).
Der Basiscontroller Logamatic BC10 ermöglicht die
Grundbedienung der Heizungsanlage. Dazu stellt er u. a.
folgende Funktionen zur Verfügung:
• Ein-/Ausschalten der Heizungsanlage
• Vorgabe von Warmwassertemperatur und der maxima-
len Kesseltemperatur im Heizbetrieb
• Statusanzeige
Einen Überblick über die Bedienelemente des Basiscon-
trollers Logamatic BC10 lässt sich anhand Bild 2 ver-
schaffen.
Viele weitere Funktionen zur komfortablen Regelung der
Heizungsanlage stehen über eine Bedieneinheit (wie z. B.
RC35*) zur Verfügung.
* separat erhältlich
8
4 5
12 10 8
12 10
11 9
Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
6
7
6720614021-003.1TD
