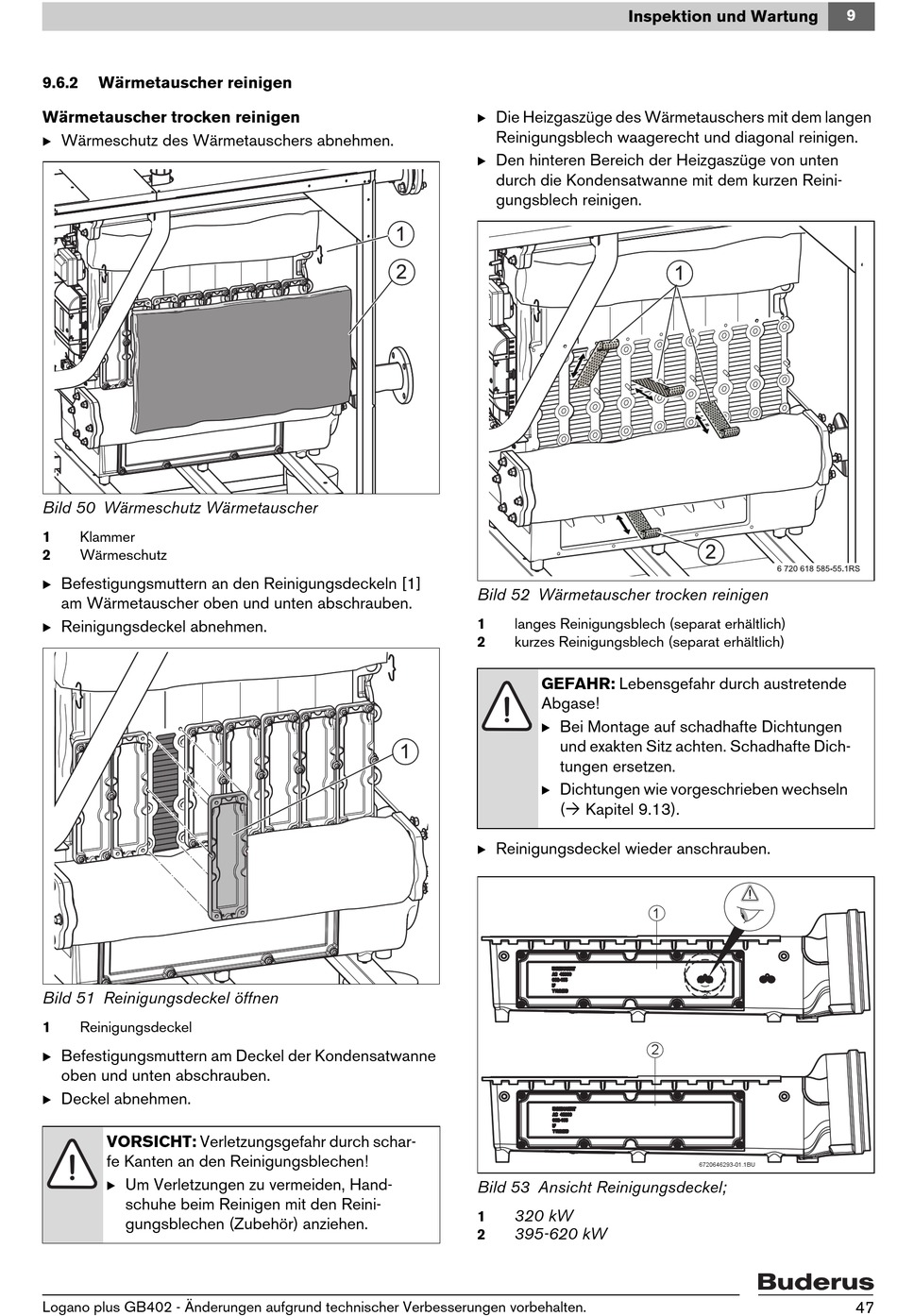

9.6.2 Wärmetauscher reinigen
Wärmetauscher trocken reinigen
B Wärmeschutz des Wärmetauschers abnehmen.
Bild 50 Wärmeschutz Wärmetauscher
1 Klammer
2 Wärmeschutz
B Befestigungsmuttern an den Reinigungsdeckeln [1]
am Wärmetauscher oben und unten abschrauben.
B Reinigungsdeckel abnehmen.
Bild 51 Reinigungsdeckel öffnen
1 Reinigungsdeckel
B Befestigungsmuttern am Deckel der Kondensatwanne
oben und unten abschrauben.
B Deckel abnehmen.
VORSICHT: Verletzungsgefahr durch schar-
fe Kanten an den Reinigungsblechen!
B Um Verletzungen zu vermeiden, Hand-
schuhe beim Reinigen mit den Reini-
gungsblechen (Zubehör) anziehen.
Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Inspektion und Wartung
B Die Heizgaszüge des Wärmetauschers mit dem langen
Reinigungsblech waagerecht und diagonal reinigen.
B Den hinteren Bereich der Heizgaszüge von unten
durch die Kondensatwanne mit dem kurzen Reini-
gungsblech reinigen.
Bild 52 Wärmetauscher trocken reinigen
1 langes Reinigungsblech (separat erhältlich)
2 kurzes Reinigungsblech (separat erhältlich)
GEFAHR: Lebensgefahr durch austretende
Abgase!
B Bei Montage auf schadhafte Dichtungen
und exakten Sitz achten. Schadhafte Dich-
tungen ersetzen.
B Dichtungen wie vorgeschrieben wechseln
( Kapitel 9.13).
B Reinigungsdeckel wieder anschrauben.
Bild 53 Ansicht Reinigungsdeckel;
320 kW
1
395-620 kW
2
1
2
