9.8.3 Gebläse ausbauen
B Elektrische Steckverbindungen am Gebläse lösen.
B Brenner herausziehen (‡ Kapitel 9.6.1).
B Gasarmatur ausbauen (‡ Kapitel 9.8.1).
B Klammer [3] am Zuluftsammler lösen und vordere Halb-
schale [4] von den Stehbolzen abziehen.
B Whirlblade [2] und Gebläseeinlaufdüse [1] ebenfalls
von den Stehbolzen abziehen.

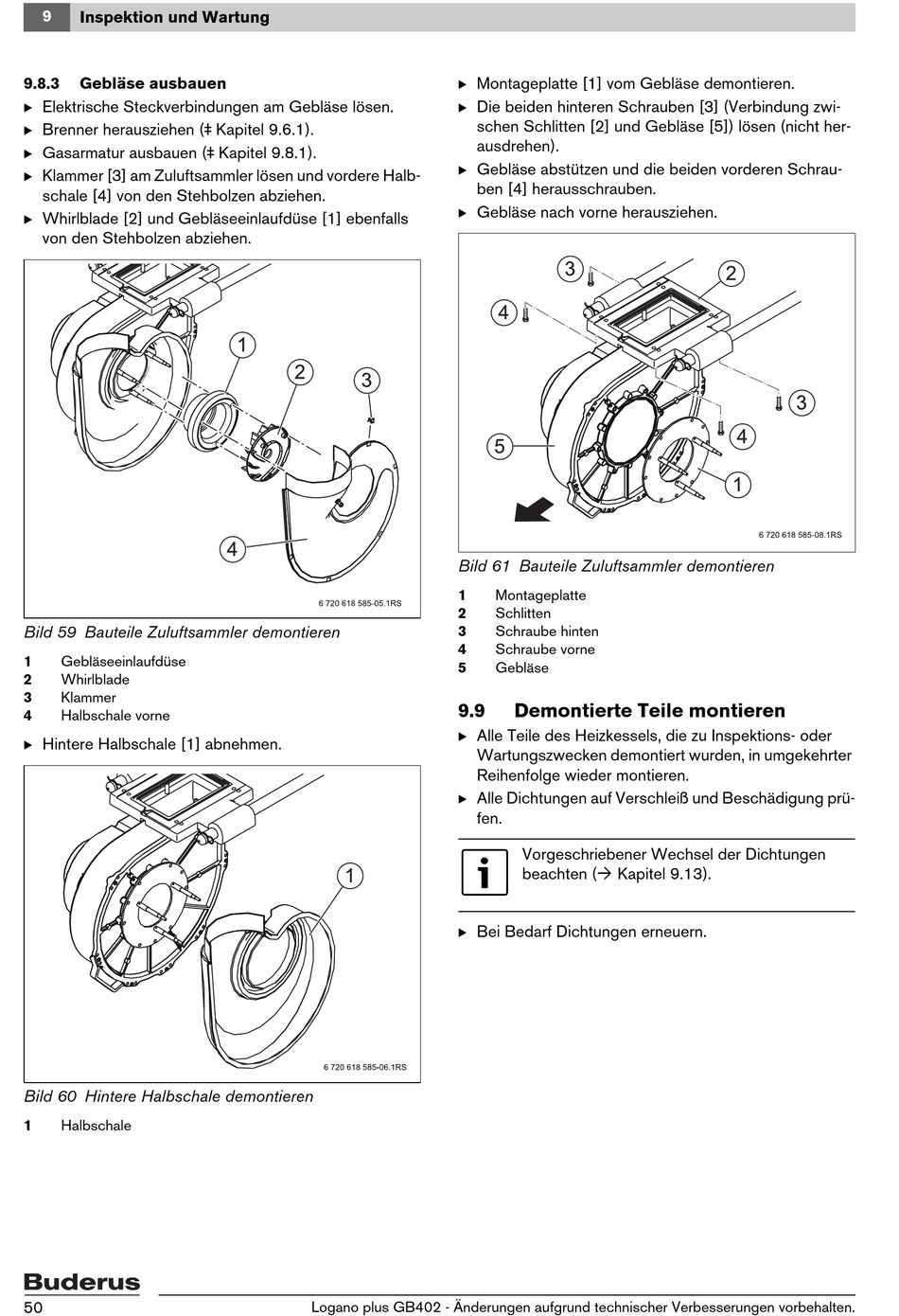

Bild 59 Bauteile Zuluftsammler demontieren
1 Gebläseeinlaufdüse
2 Whirlblade
3 Klammer
4 Halbschale vorne
B Hintere Halbschale [1] abnehmen.
Bild 60 Hintere Halbschale demontieren
1 Halbschale
50
B Montageplatte [1] vom Gebläse demontieren.
B Die beiden hinteren Schrauben [3] (Verbindung zwi-
schen Schlitten [2] und Gebläse [5]) lösen (nicht her-
ausdrehen).
B Gebläse abstützen und die beiden vorderen Schrau-
ben [4] herausschrauben.
B Gebläse nach vorne herausziehen.
Bild 61 Bauteile Zuluftsammler demontieren
1
2
3
4
5
9.9
B Alle Teile des Heizkessels, die zu Inspektions- oder
Wartungszwecken demontiert wurden, in umgekehrter
Reihenfolge wieder montieren.
B Alle Dichtungen auf Verschleiß und Beschädigung prü-
fen.
B Bei Bedarf Dichtungen erneuern.
Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Montageplatte
Schlitten
Schraube hinten
Schraube vorne
Gebläse

Demontierte Teile montieren

Vorgeschriebener Wechsel der Dichtungen
beachten ( Kapitel 9.13).
