Montage
6.2

Kondensatschlauch installieren

Hinweise zum Kondensatschlauch.
B Das im Heizkessel und in der Abgasleitung
anfallende Kondensat vorschriftsmäßig
ableiten (Abgasleitung mit Gefälle zum
Heizkessel verlegen).
B Das Einleiten von Kondensat in das öffent-
liche Abwassersystem nach den landes-
spezifischen Vorschriften vornehmen.
B Regionale Bestimmungen beachten.
GEFAHR: Lebensgefahr durch Vergiftung!
Bei nicht mit Wasser gefülltem Siphon oder
offenen Anschlüssen kann austretendes Ab-
gas Menschen in Lebensgefahr bringen.
B Siphon mit Wasser füllen.
B Verschlusskappe an der Befüllöffnung des mitgeliefer-
ten Siphons entfernen und Siphon mit ca. 2 Liter Was-
ser füllen.
B Winkeltülle [4] mit eingelegter Dichtung auf die Befüll-
öffnung montieren.
B Kondensatschlauch vom Abgassystem [3] auf die Win-
keltülle mit einer Schlauchschelle verschrauben.
B Siphon am Ablauf der Kondensatwanne [2] montieren.
Als Zubehör sind Neutralisationseinrichtun-
gen erhältlich, die innerhalb der Kesselver-
kleidung eingebaut werden können.
B Neutralisationseinrichtungen (Zubehör) entsprechend
der Montageanleitung innerhalb des Heizkessels oder
bauseits installieren.
B Kondensatschlauch vom Siphon mit Gefälle zur Neu-
tralisationseinrichtung anschließen.
Wenn sich die Neutralisationseinrichtung au-
ßerhalb des Heizkessels befindet, besteht
die Möglichkeit, den Kondensatschlauch
durch die Öffnung in der Rückwand zu füh-
ren.
20
B Kondensatschlauch vom Kesselanschlussstück mit
Gefälle zur Neutralisationseinrichtung anschließen.

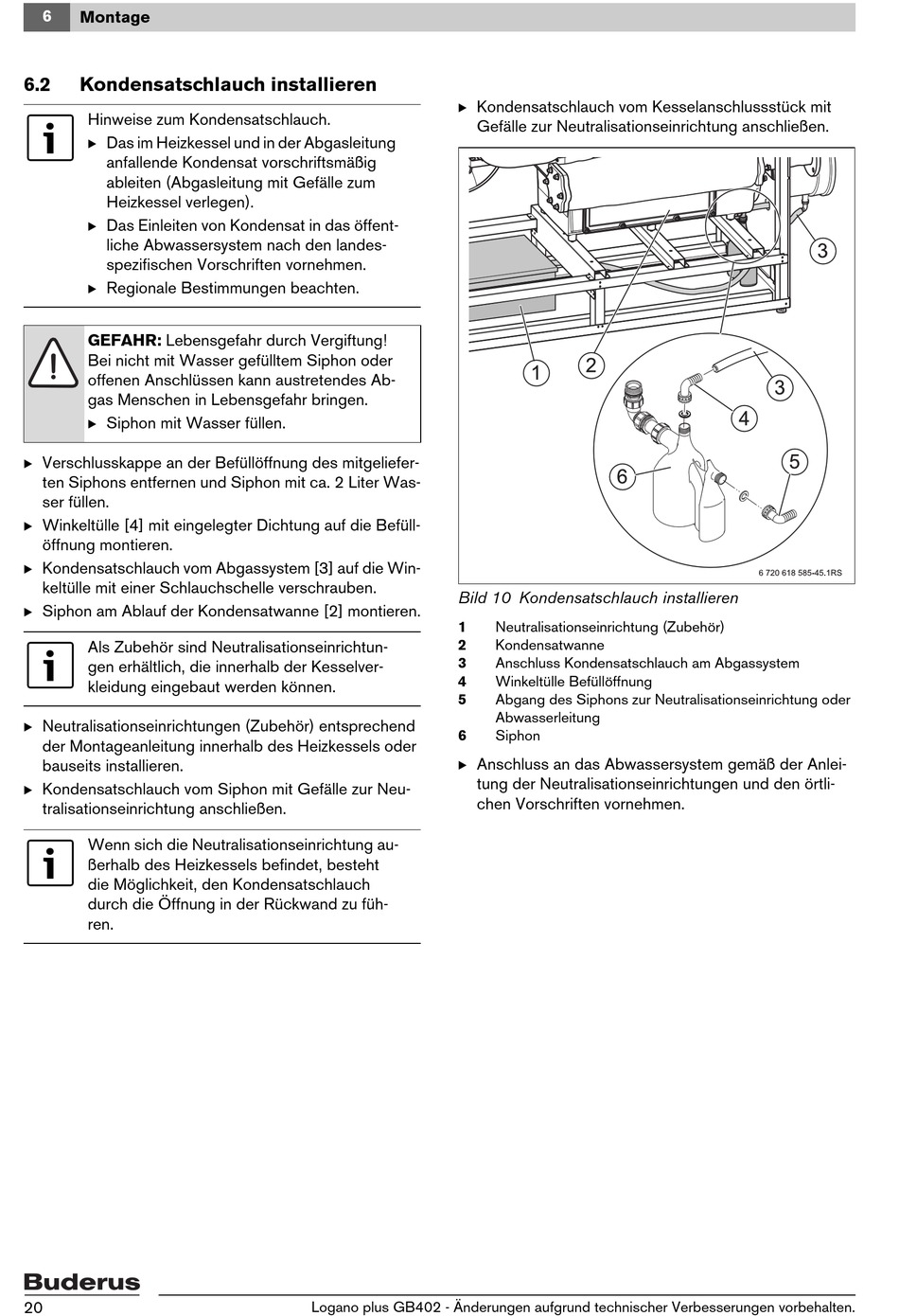

Bild 10 Kondensatschlauch installieren
1
2
3
4
5
6
B Anschluss an das Abwassersystem gemäß der Anlei-
tung der Neutralisationseinrichtungen und den örtli-
chen Vorschriften vornehmen.
Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Neutralisationseinrichtung (Zubehör)
Kondensatwanne
Anschluss Kondensatschlauch am Abgassystem
Winkeltülle Befüllöffnung
Abgang des Siphons zur Neutralisationseinrichtung oder
Abwasserleitung
Siphon
