Buderus Logano plus GB402 Montage- Und Wartungsanleitung
  1. Anleitungen
  2. Marken
  3. Buderus Anleitungen
  4. Gas-Brennwertkessel
  5. Logano plus GB402
  6. Montage- und wartungsanleitung

Buderus Logano plus GB402 Montage- Und Wartungsanleitung

Vorschau ausblenden Andere Handbücher für Logano plus GB402:
Inhaltsverzeichnis

Werbung

Quicklinks

Montage- und
Wartungsanleitung
Logano plus GB402
Gas-Brennwertkessel
Für das Fachhandwerk
Vor Montage und Wartung
sorgfältig lesen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logano plus GB402

Inhaltszusammenfassung für Buderus Logano plus GB402

  • Seite 1 Montage- und Gas-Brennwertkessel Wartungsanleitung Logano plus GB402 Für das Fachhandwerk Vor Montage und Wartung sorgfältig lesen.

  • Seite 2: Inhaltsverzeichnis

    7.8.3 Serviceebene am RC35 aufrufen und Monitordaten 2.7.1 Abmessungen Logano plus GB402 ..10 anzeigen ....... . 34 2.7.2 Technische Daten .
  • Seite 3 Anschlussplan MC10 ..... 70 11.4 Anschlussplan SAFe ..... . 73 Stichwortverzeichnis 74 Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 4: Symbolerklärung Und Sicherheitshinweise

    Tab. 1 zugelassenen Fachbetrieb ausführen lassen. Gefahr durch explosive und leicht entflammbare Materialien B Leicht entflammbare Materialien (Papier, Gardinen, Kleidung, Verdünnung, Farben usw.) nicht in der Nähe des Heizkessels verwenden oder lagern. Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 5 Sachschäden führen. B Sicherstellen, dass Kinder das Gerät nicht unbeauf- sichtigt bedienen oder damit spielen. B Sicherstellen, dass nur Personen Zugang haben, die in der Lage sind, das Gerät sachgerecht zu bedienen. Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 6: Angaben Zum Gerät

    • Bedieneinheit RC35 für die Inbetriebnahme, Inspektion Bestimmungsgemäße Verwendung und Wartung des Heizkessels als Monitorgerät. Der Logano plus GB402 ist für die übliche Nutzung als Gas-Brennwertkessel zur Wohnraumbeheizung und zur Als Monitorgerät kann auch ein PC mit der Warmwasserbereitung konzipiert.

  • Seite 7: Produktbeschreibung

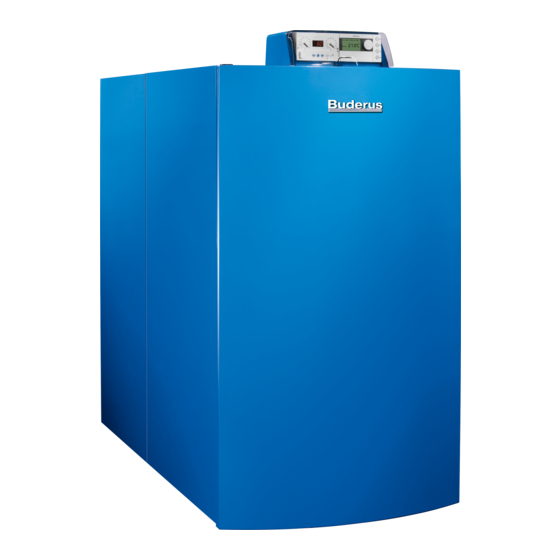

    Produktbeschreibung Der Logano plus GB402 ist ein Gas-Brennwertkessel mit Aluminium-Wärmetauscher. Bild 1 Logano plus GB402 - Hauptbestandteile Kesselvorderwand Die Hauptbestandteile des Logano plus GB402 (‡ Bild 1) Gasarmatur sind: Regelgerät (MC10 und BC10) • Regelgerät Gasbrenner (Brennstab) • Geräterahmen und Verkleidung Kesselblock mit Wärmeschutz...
  • Seite 8 Logamatic BC10 lässt sich anhand Bild 2 ver- schaffen. Viele weitere Funktionen zur komfortablen Regelung der Heizungsanlage stehen über eine Bedieneinheit (wie z. B. RC35*) zur Verfügung. * separat erhältlich Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 9: Lieferumfang

    Zubehör entnehmen. Folgendes Zubehör ist in den Niederlassungen erhältlich: • Sicherheitsventil oder Sicherheitsgruppe • Abgassystem • Zuluftsystem • Bedieneinheit, z. B. RC35 • Schalldämpfer • Zuluftadapter (Zubehör für raumluftunabhängigen Betrieb) Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 10: Abmessungen Und Technische Daten

    Angaben zum Gerät Abmessungen und technische Daten 2.7.1 Abmessungen Logano plus GB402 Bild 3 Abmessungen und Anschlüsse für Logano plus GB402 (Maße in mm) = Austritt Abgas = Rücklauf Heizkessel AKO = Austritt Kondensat = Anschluss Sicherheitsventil oder Sicherheitsgruppe = Eintritt Verbrennungsluftleitung = Vorlauf Heizkessel (nur bei raumluftunabhängigem Betrieb)

  • Seite 11: Technische Daten

    Bauart (gem. DVGW Regelwerk) raumluftunabhängiger Betrieb: C raumluftabhängiger Betrieb: B , (B gilt nur für Belgien) Bauart (Belgien und Niederlande) raumluftunabhängiger Betrieb: C gilt nur für die Nieder- lande), C Tab. 3 Technische Daten Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 12 395 -6 39,8 42,4 46,4 470 -7 47,4 50,4 55,2 545 -8 55,0 58,4 64,0 620 -9 62,5 66,5 72,8 Tab. 4 Gasdurchsatz (bezogen auf 15 °C Gastemperatur und 1013 mbar Luftdruck) Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 13 2H3B/P BY, CN, 320-620 20/50 2H3P RO, RU, UA Tab. 5 Länderspezifische Gas-Kategorien und Anschlussdrücke 1) Das Gasversorgungsunternehmen muss die minimalen und maximalen Drücke gewährleisten (gem. nationalen Vorschriften der öffentlichen Gasversorgung). Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 14: Vorschriften

    öffentliche Abwassernetz erforderlich sind. B Komponenten der Heizungsanlage, die ausgetauscht B Vor Montagebeginn den zuständigen Bezirksschorn- werden müssen, durch eine autorisierte Stelle umwelt- steinfegermeister und die Abwasserbehörde informie- gerecht entsorgen lassen. ren. Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 15: Heizkessel Transportieren

    Der Heizkessel kann mit einem Kran, Stapler oder Hubwa- gen zum Aufstellort transportiert werden. Zum Schutz vor Verschmutzung, den Heizkessel möglichst in den Trans- portverpackungen zum Aufstellort bringen. Bild 4 Heizkessel mit Kran auf Palette transportieren Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 16: Heizkessel Von Der Palette Nehmen

    B Ein hartes Aufschlagen des Heizkessels vermeiden. Bild 6 Heizkessel auf Rollen transportieren (Maße in Wenn der Heizkessel nicht in Betrieb genom- men wird, Heizkessel vor Verschmutzung schützen. Verpackungsmaterial umweltgerecht entsor- gen. Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 17: Heizkessel Montieren

    B Bei sensiblem Kesselumfeld (z. B. Wohnungsbau) vom Hersteller angebotene Schalldämmmaßnahmen ver- Tab. 7 Empfohlene und minimale Wandabstände wenden (Abgasschalldämpfer, Kompensatoren). (Maße in mm). Mindestabstand Maß E einhal- ten. 1) Dieses Abstandsmaß ist abhängig vom eingebauten Abgassys- tem. Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 18: Heizkessel Ausrichten

    B Sicherstellen, dass die Aufstellfläche aus- reichend Tragkraft besitzt. B Heizkessel in seine endgültige Position bringen. B Heizkessel mit Hilfe der Fußschrauben und einer Was- serwaage in der Waagerechten ausrichten. Bild 8 Heizkessel ausrichten Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 19: Montage

    • Bei der Planung und Installation der Abgaslei- tung auf strömungsgünstige Ausführung achten GEFAHR: Lebensgefahr durch Vergiftung bei austretenden Abgasen! B Das gesamte Abgassystem auf korrekt hergestellte und abgedichtete Verbin- dungsstellen prüfen. Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 20: Kondensatschlauch Installieren

    B Kondensatschlauch vom Siphon mit Gefälle zur Neu- chen Vorschriften vornehmen. tralisationseinrichtung anschließen. Wenn sich die Neutralisationseinrichtung au- ßerhalb des Heizkessels befindet, besteht die Möglichkeit, den Kondensatschlauch durch die Öffnung in der Rückwand zu füh- ren. Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 21: Kesselhaube Montieren

    B Zuluftleitung bis zum Zuluftanschlussbogen mit einem Standard-Zuluftsystem entsprechend den landesspezi- fischen Anforderungen herstellen. Bild 11 Vordere und hintere Kesselhaube Vordere Kesselhaube Hintere Kesselhaube Bild 12 Zuluftanschluss für raumluftunabhängigen Betrieb (Zubehör) Abdeckblech Adapter Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 22: Heizkreisanschluss Herstellen

    Verteiler verschrauben. B Armaturenbalken ausrichten und die Maximaldruckbe- grenzer [5] montieren. Bild 13 Vorlauf (VK) montieren Bild 14 Armaturenbalken montieren Vorlauf-Gewindestutzen Verteiler Kappenventil Armaturenbalken komplett mit Kappenventil ¾ Zoll Maximaldruckbegrenzer Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 23 B Ausblaseleitung am jeweiligen Sicherheitsventil instal- Gewindestutzen des Verteilers mit geeignetem Dicht- lieren. mittel eindichten. Bild 15 Sicherheitsventil (bis 3 bar) Sicherheitsventil Bild 16 Sicherheitsgruppe (3 bis 6 bar) Sicherheitsventil Dichtung Gewindeflansch Muffe Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 24: Rücklauf Anschließen

    B Einen Füll- und Entleerhahn in den Rücklauf installieren. 6.5.4 Warmwasserspeicher installieren Der Anschluss eines Warmwasserspeichers an den Vor- und Rücklauf erfolgt bauseits. Vom Regelgerät MC10 + BC10 kann die erforderliche externe Speicherladepumpe angesteuert werden (‡ Anleitungen MC10/BC10). Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 25: Heizungsanlage Befüllen Und Dichtheit Prüfen

    B Für Europa die EN 1717 beachten. B Schutzkappe aller automatischen Entlüfter öffnen. B Schlauch am Wasserhahn anschließen. Mit Wasser gefüllten Schlauch auf die Schlauchtülle des Füll- und Entleerhahns aufstecken, mit Schlauchschelle sichern und mit Wasser füllen. Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 26: Elektrischen Anschluss Herstellen

    Kesselhaube setzen. B Regelgerät in Richtung Außenkante des Heizkessels schieben. B Elastische Haken des Regelgerätes in die vorgesehe- nen Durchbrüche durch Drücken einrasten lassen. Bild 20 Regelgerät montieren (Logamatic MC10) Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 27: Netzanschluss Herstellen

    B Hoch- und Niederspannung in den Kabel- kanälen getrennt verlegen. B Leitungen, die zur Rückseite führen über den Kabelka- nal verlegen. B Alle Leitungen durch die Kabelführung zum Regelgerät führen und nach Anschlussplan anschließen. Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 28: Brennstoffversorgung Herstellen

    Gashahn (hier mit thermischer Absperreinrichtung) Rohrschelle Für höhere Gas-Anschlussdrücke, als nach Tabelle 10, Seite 34, bietet Buderus zusätz- 7 747 010 720-35.1RS liche Gasdruckregler im Zubehör an. Bild 24 Abdeckhaube montieren Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 29: Heizungsanlage In Betrieb Nehmen

    B Heizwasser nachfüllen oder über den bauseits instal- lierten Füll- und Entleerhahn ablassen bis der gewünschte Betriebsdruck erreicht ist. B Heizungsanlage während des Füllvorganges über die Entlüftungsventile an den Heizkörpern entlüften. Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 30: Dichtheit Kontrollieren

    B Durchführung der Dichtheitsprüfung im Inbetriebnah- meprotokoll bestätigen. Gaskennwerte notieren Gaskennwerte (Wobbeindex und Betriebsheizwert) beim zuständigen Gasversorgungsunternehmen (GVU) erfra- gen und im Inbetriebnahmeprotokoll notieren (‡ Kapitel 7.18, Seite 39). Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 31: Geräteausrüstung Prüfen

    • Eingestellt auf 11,5 kWh/m • Einsetzbar von 10,85 bis 12,4 kWh/m Wobbeindex für 0 °C, 1013 mbar: • Eingestellt auf 12,2 kWh/m • Einsetzbar von 10,6 bis 13,8 kWh/m Tab. 9 Werkseitige Einstellungen Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 32: Gasleitung Entlüften

    B Brennstoffzufuhr an der Hauptabsperreinrichtung und vor der Gasarmatur öffnen. B Heizungsnotschalter (wenn vorhanden) und/oder die entsprechende Haussicherung einschalten. Bild 28 Gasleitung entlüften Prüfnippel zum Messen des Gas-Anschlussdrucks und zum Entlüften Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 33: Regelgerät Und Brenner In Betrieb Nehmen

    Hierzu die Montage- und Serviceanleitung der Bedieneinheit RC35 lesen. Beim Einsatz des Regelsystems Logamatic 4000 gehen Sie bei der Inbetriebnahme wie folgt vor: B Regelgerät Logamatic 4000 ausschalten. B Bedieneinheit RC35 installieren. Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 34: Serviceebene Am Rc35 Aufrufen Und Monitordaten

    B Gas-Anschlussdruck bei laufendem Brenner (Groß- last) messen und Wert im Inbetriebnahmeprotokoll Für höhere Anschlussdrücke, als nach notieren (‡ Kapitel 7.18). Tabelle 10, bietet Buderus zusätzliche Gas- druckregler im Zubehör an. Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 35: Gas-Luft-Verhältnis Kontrollieren Und Einstellen

    – Linksdrehung führt zu CO -Erhöhung. B CO -Gehalt erneut prüfen und Wert ins Inbetriebnah- meprotokoll Kapitel 7.18, Seite 39 eintragen. Bild 32 CO Einstellung bei Volllast prüfen Großlast-Einstellschraube Bild 34 Einstellung bei Teillast prüfen Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 36: Co2 Einstellung Bei Volllast (70-80 %)

    Regelsystem Logamatic 4000 einschalten. Werte über 100 ppm weisen auf fehlerhafte Brennerein- stellung, falsche Geräteeinstellung, Verschmutzung am Brenner oder Wärmetauscher oder auf Defekte am Bren- ner hin. B Ursache feststellen und beseitigen. Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 37: Funktionsprüfungen

    Um einen störungsfreien Betrieb sicherzustellen, muss der Ionisationsstrom bei Teil- und Volllast (bei brennen- der Flamme) mindestens 15 μA betragen. B Am RC35 in den Betriebsmodus zurückkehren. B Klappe am RC35 schließen. Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 38: Verkleidungsteile Montieren

    B Vorderwand [1] mit Sicherungsschraube oben am Heizkessel sichern. B Sichttasche mit den technischen Dokumenten sichtbar an einer Seitenwand des Heizkessels anbringen. Bild 37 Verkleidungsteile montieren Vorderwand Seitenwände vorne (mit Dämmmaterial) Seitenwände hinten (ohne Dämmmaterial) Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 39: Inbetriebnahmeprotokoll

    ____________ mbar Dichtheit im Betrieb kontrollieren Funktionsprüfungen – Ionisationsstrom prüfen ____________ μA Verkleidungsteile montieren Betreiber informieren, technische Dokumente übergeben Fachgerechte Inbetriebnahme vom installierenden Fach- Unterschrift:______________________ betrieb Unterschrift Betreiber Unterschrift:______________________ Tab. 11 Inbetriebnahmeprotokoll Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 40: Heizungsanlage Außer Betrieb Nehmen

    BC10 außer Betrieb nehmen. Der Brenner automatisch abgeschaltet. Nähere Informationen zur Bedienung des Basiscontrollers Logamatic BC10 finden Sie im Kapitel 7. B Heizungsanlage am Betriebsschalter des BC10 aus- schalten. B Brennstoff-Hauptabsperreinrichtung schließen. Bild 38 Basiscontroller Logamatic BC10 Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 41: Inspektion Und Wartung

    B Die Konzentration von evtl. benutzten Frostschutzmit- men. teln/Additiven im Anlagenfüllwasser jährlich überprü- fen. GEFAHR: Lebensgefahr durch Explosion entzündlicher Gase! B Nur zugelassenen Fachhandwerker dür- fen Tätigkeiten an gasführenden Leitun- gen durchführen (örtliche Vorschriften beachten). Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 42: Innere Dichtheitsprüfung

    15 x 1 18 x 1 22 x 1 28 x 1,5 35 x 1,5 45 x 1,5 Tab. 14 Rohrleitungsvolumen (V ) in Abhängigkeit der Rohrleitungslänge und des Rohrdurchmessers Rohr Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 43: Dichtheitsprüfung Durchführen

    B Messnippel auf Dichtheit prüfen. Wenn der Ablesepunkt von Prüfvolumen (V ) und Prüf Druckabfall pro Minute im Bereich „Armatur undicht“ liegt (vgl. Ablesebeispiel), müssen Sie die nachfolgend beschriebene Prüfung durchführen. Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 44: Betriebsdruck Der Heizungsanlage Prüfen

    Kernstrom halten. B Abgaswerte notieren. Wenn der CO -Gehalt um mehr als 0,5 % vom Soll- wert (‡ Tab. 3, Seite 11) abweicht, Brenner wie ab Kapitel 7.10 bis 7.10.2 beschrieben einstellen. Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 45: Brenner Und Wärmetauscher Reinigen

    Bild 44 Zuluftschlauch lösen Spannschelle Zuluftschlauch Bild 43 Siphon demontieren Zuluftsammler Ablauf Kondensatwanne B Die 4 Schrauben am Flansch der Gasarmatur [1] her- Siphon ausdrehen und Gasanschluss lösen. Bild 45 Gasanschluss lösen Schrauben Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 46 B Brenner vorsichtig nach vorne heraus ziehen. Bild 49 Brenner abnehmen B Brennstab und Gemischkrümmer von innen und außen mit Pressluft ausblasen. Bild 47 Muttern am Gemischkrümmer lösen Befestigungsmuttern mit Scheibe Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 47: Wärmetauscher Reinigen

    VORSICHT: Verletzungsgefahr durch schar- fe Kanten an den Reinigungsblechen! 6720646293-01.1BU B Um Verletzungen zu vermeiden, Hand- Bild 53 Ansicht Reinigungsdeckel; schuhe beim Reinigen mit den Reini- 320 kW gungsblechen (Zubehör) anziehen. 395-620 kW Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 48: Inspektion Der Elektroden Des Brenners

    Dichtung austauschen. B Bei Ablagerungen auf den Elektroden den Elektroden- block mit neuer Dichtung austauschen oder die Elek- troden abschmirgeln. Wir empfehlen, bei der jährlichen Wartung den Elektrodenblock auszutauschen. Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 49: Komponenten Austauschen

    B Neue Dichtung [2] am Filterdeckel einlegen und mit den beiden Schrauben wieder montieren. Bild 56 Anschlüsse Gasarmatur lösen Kompensationsschlauch Schrauben Elektrische Verbindungsleitungen Bild 58 Gasfilter wechseln Filterkassette Dichtung Filterdeckel Schraube Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 50: Gebläse Ausbauen

    Reihenfolge wieder montieren. B Alle Dichtungen auf Verschleiß und Beschädigung prü- fen. Vorgeschriebener Wechsel der Dichtungen beachten ( Kapitel 9.13). B Bei Bedarf Dichtungen erneuern. Bild 60 Hintere Halbschale demontieren Halbschale Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 51: Gebläse Montieren

    Gasleitung an der Gasarmatur montieren B Neuen O-Ring am Flansch der Gasarmatur einlegen. B Gasarmatur mit 4 Schrauben am Gebläse montieren. B Flansch des Gasanschlusses mit 4 Schrauben an der Gasarmatur wieder verschrauben. Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 52: Zulufteinheit Montieren

    Anleitungen zum BC10 und RC35 beachten. 9.12.2 Verkleidungsteile montieren B Verkleidungsteile montieren (‡ Bild 37, Seite 38). 9.12.3 Inspektion und Wartung bestätigen B Inspektions- und Wartungsprotokoll in diesem Doku- ment unterschreiben (‡ Kapitel 9.14). Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 53: Inspektions- Und Wartungsprotokolle

    Gas-Anschlussdruck prüfen Zu- und Abluftöffnungen, Abgasanschluss und Abgas- führung prüfen. 10. Messwerte aufnehmen: Förderdruck ________Pa ________Pa ________Pa ________Pa. Abgastemperatur brutto t ________ °C ________ °C ________ °C ______ °C Tab. 16 Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 54 Wartung erforderlich macht, tungen ist in Kapitel 9.13, aufgeführt. müssen diese Arbeiten bedarfsabhängig durchgeführt werden. Volllast Teillast Volllast Teillast Volllast Teillast Volllast Teillast Konzentration:________% Konzentration:_________% Konzentration:________% Konzentration:_________% Tab. 17 Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 55 Datum: ______ Heizungsanlage außer Betrieb nehmen Brenner und Wärmetauscher reinigen. Dichtungen Reinigungsdeckel am Wärmetauscher wechseln Elektrodenblock wechseln. Siphon reinigen. Kondensatwanne reinigen. Gemischkrümmerdichtung wechseln (O-Ring). Funktionskontrolle durchführen. Fachgerechte Wartung bestätigen. Firmenstempel/Unterschrift Tab. 18 Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 56 Inspektion und Wartung Datum: ______ Datum: ______ Datum: ______ Datum: ______ Datum: ______ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Unterschrift Unterschrift Unterschrift Unterschrift Unterschrift Tab. 19 Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 57: Störungen Beheben

    Wenn das Display anschließend eine normale Betriebs- meldung anzeigt, ist die Störung beseitigt. Wenn die Stö- rung erneut auftritt, wiederholen Sie den Reset noch zwei bis drei Mal. Bild 64 Störung mit Taste „Reset“ zurücksetzen Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 58: Betriebs- Und Störungsanzeigen

    Wärme- riger, als der minimale bedarf ist Modulationsgrad des vorhanden, es wird Brenners zur Verfügung jedoch zu viel Ener- stellt. gie geliefert. Beginn des Pro- grammablaufes zum Brennerstart. Tab. 20 Betriebscodes Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 59: Störungsanzeigen

    ISTB-Tempe- tauschen. grenzer) ratur von 140 °C und ein Flam- Zünd-/Überwachungse- menstrom wird lektrode austauschen. gemessen oder die Magnetventile sind auf. Tab. 21 Störungsanzeigen 1) V = verriegelnd; B = blockierend Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 60 Umständen nicht erscheinen. Ungünstige Hydraulik in Zweikessel-Anlagen: Kes- sel beeinflussen sich gegenseitig z. B. über den Rück- oder Vorlauf. Tab. 21 Störungsanzeigen 1) V = verriegelnd; B = blockierend Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 61 Bei Abweichungen den prüfen. Temperaturfühler aus- tauschen. Spannungswerte am Tem- Bei Abweichungen den peraturfühler nach Tabelle SAFe austauschen. (SAFe Dokument) prüfen. Tab. 21 Störungsanzeigen 1) V = verriegelnd; B = blockierend Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 62 Daten schen SAFe und MC10 Ordnung, SAFe austau- unvollständig. vom SAFe gelie- prüfen. schen. fert werden, erzeugt die MC10 diesen Fehler. Tab. 21 Störungsanzeigen 1) V = verriegelnd; B = blockierend Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 63 Brenners kei- Ionisationselektrode aus- > 0.9 μA. erkannt. nen Kontakt zu Elektroden tauschen. haben. Gasarmatur austau- Gasarmatur auf Funktion schen. prüfen. Tab. 21 Störungsanzeigen 1) V = verriegelnd; B = blockierend Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 64 Trafo), Unter- bruch und Beschädigung prüfen. Feuerungsautomat SAFe SAFe austauschen. defekt. Zündtrafo defekt (kein oder Zündtrafo austauschen. verzögerter Zündfunke, „harter Start“). Tab. 21 Störungsanzeigen 1) V = verriegelnd; B = blockierend Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 65 SAFe- fehler im SAFe. und warten, ob der Fehler "Reset" bestehen bleibt, Relais. behoben ist. muss der SAFe ausge- tauscht werden. Tab. 21 Störungsanzeigen 1) V = verriegelnd; B = blockierend Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 66 Kurzschluss Was- Leitungsverbindung zum Eventuellen Kurzschluss serdrucksen- serdrucksensor Wasserdrucksensor prü- beseitigen. (Spannung fen. (Kurzschluss). < 0,5 V). Wasserdrucksensor prü- Wasserdrucksensor fen. austauschen. Tab. 21 Störungsanzeigen 1) V = verriegelnd; B = blockierend Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 67 Achtung: Dieser Es liegt eine Fehlfunktion SAFe austauschen. Fehler lässt sich im SAFe vor. nur über die Taste am SAFe entrie- geln. Tab. 21 Störungsanzeigen 1) V = verriegelnd; B = blockierend Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 68 Widerstandswerte des Bei Abweichungen den Vorlauftempe- gende Messun- Vorlauftemperaturfühlers Vorlauftemperaturfühler raturfühler gen der prüfen. austauschen Vorlauftemperatur weichen zu stark voneinander ab. Tab. 21 Störungsanzeigen 1) V = verriegelnd; B = blockierend Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 69: Anhang

    Widerstand in W Sämtliche Temperaturfühler am GB402 ha- Temperatur in °C ben die gleiche Fühlerkennlinie. Als Kesselfühler werden 2 gleichartige Sen- soren (Doppelsensoren) verwendet, die in ei- nem Fühlergehäuse eingebaut sind. Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 70: Hydraulischer Widerstand

    B Beim Anschluss externer Komponenten an das Regelgerät MC10 beachten, dass diese Komponenten in Summe eine maxi- male Stromaufnahme von 5 A nicht über- schreiten. Bild 66 Heizwasserseitiger Durchflusswiderstand Durchflussmenge ( m³/h) Heizwasserseitiger Druckverlust (mbar) Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 71 Anhang Bild 67 Anschlussplan MC10 1) Der Gesamtstrom aller angeschlossenen externen Komponenten darf in Summe 5 A nicht übersteigen. Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 72 Kleinspannungen Steuerspannung 230 V~ Bild 68 Liefervarianten BC10 Sicherung im MC10 Sicherung im Basiscontroller BC10 Logamatic MC10 Funktionsmodule xM10 Ersatzsicherung 10 AF Bedieneinheit RC35 oder Blindabdeckung Basiscontroller BC10 Gerätesicherung 10 AF Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 73: Anschlussplan Safe

    Anhang 11.4 Anschlussplan SAFe Bild 69 Anschlussplan SAFe Gebläse (PWM-Signal) Zündtrafo Ionisation Gas-Magnetventil (MV1/MV2) Gasdruckschalter Netzeingang Wasserdruckfühler Abgasdruckwächter Vorlauftemperaturfühler Rücklauffühler Kesselfühler Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 74: Stichwortverzeichnis

    ............Ionisationsstrom .............. Nassreinigung ............... Normen ................. Notfall ............Produktbeschreibung ......... Protokolle, Inspektion und Wartung ............Reinigungsblech ............Reinigungsdeckel ..............Richtlinien ............Sicherheitshinweise ..............Stromart ..............Transport ............Trockenreinigung ..............Verpackung Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 75 Notizen Logano plus GB402 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
