RÉGLAGE DE LA BARRIÈRE LUMINEUSE
RACCORDEMENT D'UN SUPPORT MURAL

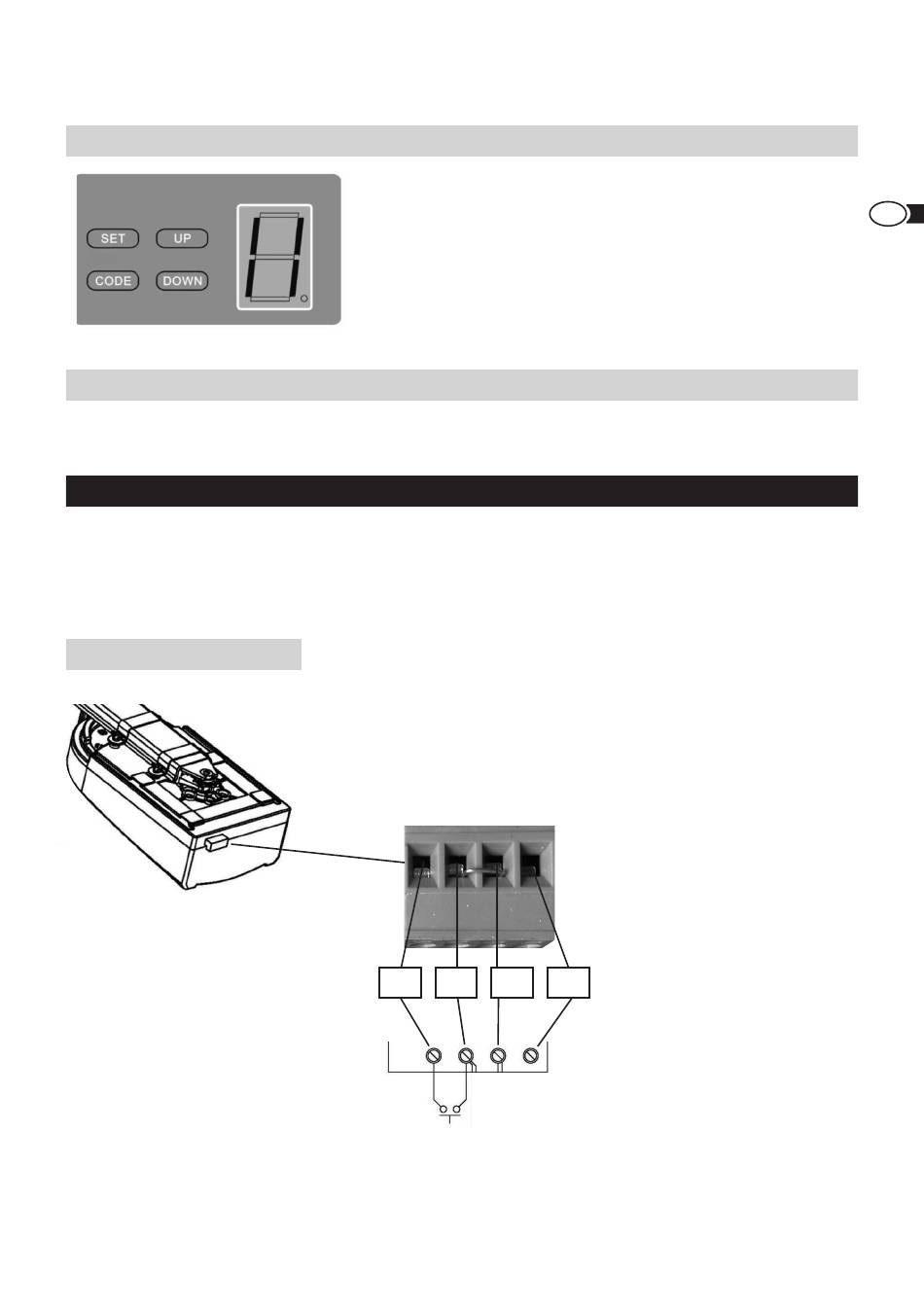

Raccorder l'interrupteur mural optionnel à la motorisation de porte (fig. 11).
F AUTRES FONCTIONS ET UTILISATIONS
1. Raccorder un autre interrupteur mural. Utiliser le schéma de
raccordement (fig. 11).
2. Raccordement barrière lumineuse. Utiliser le schéma de
raccordement (fig. 12).
Fig. 11
Appuyer sur la touche DOWN jusqu'à ce que la DEL affiche « II ». Appuyer
sur la touche UP afin d'activer la fonction de la barrière lumineuse. La DEL
affiche « H ». Pour désactiver, appuyer sur la touche DOWN. La DEL affiche
« II ». Pour valider, appuyer sur la touche SET. Raccorder la barrière lumi-
neuse comme décrit dans la fig. 12.
Important : si vous n'utilisez pas de barrière lumineuse, la fonction de
la barrière lumineuse doit absolument être désactivée. Sinon, votre
motorisation de porte ne fonctionne pas.
b
PB GND PE +24 V
Interrupteur mural contact
