schellenberg Smart DRIVE 10 Premium Handbuch
  1. Anleitungen
  2. Marken
  3. schellenberg Anleitungen
  4. Torantriebe
  5. Smart DRIVE 10
  6. Handbuch

schellenberg Smart DRIVE 10 Premium Handbuch

Vorschau ausblenden Andere Handbücher für Smart DRIVE 10 Premium:
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Smart DRIVE 10, 14 PREMIUM
DE
GB
FR
PL
IT
loading

Verwandte Anleitungen für schellenberg Smart DRIVE 10 Premium

Inhaltszusammenfassung für schellenberg Smart DRIVE 10 Premium

  • Seite 1 Smart DRIVE 10, 14 PREMIUM...
  • Seite 3 Deutsch ..........................................English ..........................................Français ..........................................Polska ..........................................Italiano ..........................................

  • Seite 4: Inhaltsverzeichnis

    Kopplung mit Smart Home-Zentrale SH1 ....................... Urheberrechtlich geschützt, 2017, Alfred Schellenberg GmbH – alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfäl- tigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten.

  • Seite 5: Sicherheit Und Hinweise

    SICHERHEIT UND HINWEISE Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie die Anweisungen sorgfältig vor der Montage und dem Betrieb des Produktes durch. Die Installation sollte von einer geeigneten Fachkraft vorgenommen werden. Fehlerhafte Installation oder selbst durchgeführte Repa- raturen können im Betrieb zu Verletzungen, Tod sowie Sachschäden führen. Folgen Sie allen Hinweisen für Ihre eigene Sicherheit und heben Sie diese Montageanleitung auf.

  • Seite 6: Grundfunktionen

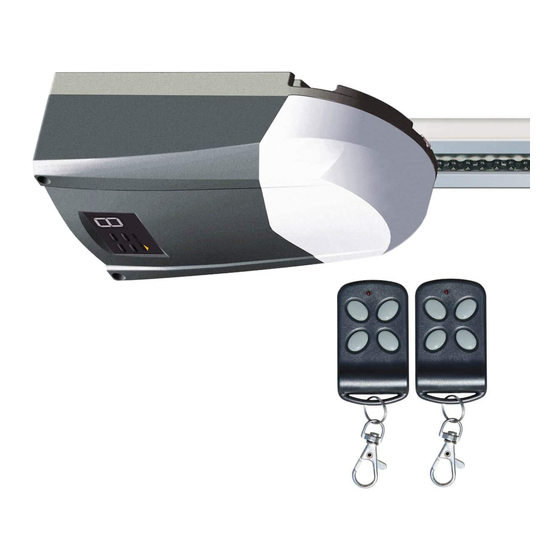

    Die Programmierung des Garagentorantriebes erfolgt direkt am Gerät. Die Steuerung erfolgt über den mitgelieferten Handsender oder per Smartphone bzw. Tablet über die dazugehörige App. Zur Steuerung per App benötigen Sie die SCHELLENBERG Smart Home-Zentrale SH1 (nicht im Lieferumfang enthalten). Softstart, Softstopp – Der Torantrieb startet und stoppt sanft, fast geräuschlos Selbstlernende Krafteinstellung Überlastungsschutz –...

  • Seite 7: Einbau

    inbau Einbau Lesen sie die Anleitung sorgfältig. Lesen sie die Anleitung sorgfältig. Lesen sie die Anleitung sorgfältig. Das Garagentor muss für die Verwendung des Torantriebs geeignet sein. A EINBAU Das Garagentor muss für die Verwendung des Torantriebs geeignet sein. Das Garagentor muss für die Verwendung des Torantriebs geeignet sein. Das Tor muss leichtgängig sein und sich widerstandsfrei bewegen lassen.

  • Seite 8: Montage Der 3-Teiligen Stahl-Schiene

    B MONTAGE DER 3-TEILIGEN STAHL-SCHIENE ontage der 3-teiligen Stahl-Schiene Abb. 4 ntage der 3-teiligen Stahl-Schiene Mittlere Schiene ntage der 3-teiligen Stahl-Schiene Mittlere Schiene Endschiene Endschiene Mittlere Schiene Endschiene Erste Verbindungsschiene Erste Verbindungshülse Erste Verbindungshülse Fig. 4 Fig. 4 Erste Verbindungshülse Erste Schiene Abb.
  • Seite 9 Abb. 7 Chain tension: The chain tension is measured by the length of the spring, our recommended spring length after tightened need to be 17.5-19.5mm (see the pictures as 1. Schieben Sie die Schiene zusammen (Abb. 4). follows). 2. Schieben Sie die zweite Verbindungsschiene über das Ende der mittleren Schiene (Abb. 5). 3.

  • Seite 10: Montage Des Antriebes

    ontage des Antriebs C MONTAGE DES ANTRIEBES Abb. 9 Deckenbefestigungs- schiene Stahlbolzen U-Befestigungs- Deckenbefestigungs- ET hanging bracket U bracket winkel (A) beschlag   Abb. 10 Fig. 9 Wandbefestigungsbeschlag Wandbefestigungsbeschla Torbeschlag Torbefestigung Tor-Arm...

  • Seite 11: Hinweise Zur Installation

    D HINWEISE ZUR INSTALLATION 1. Befestigen Sie den Wandbefestigungsbeschlag ca. 2 – 15 cm (je nach Platzverhältnissen) oberhalb der oberen Tormitte (Abb. 9). 2. Befestigen Sie die Schiene mit dem Stahlbolzen (Abb. 9). 3. Mit den U-Befestigungswinkeln (A) befestigen Sie den Torantrieb an der Schiene (Abb. 9). 4.

  • Seite 12: Grundfunktionen, Einstellung Und Anwendung

    E GRUNDFUNKTIONEN, EINSTELLUNG UND ANWENDUNG EINSTELLUNG DER ENDPOSITIONEN Automatische Krafteinstellung Drücken Sie die SET-Taste bis das Display „1“ anzeigt. Stellen Sie die obere Endposition des Tores ein, indem Sie die UP-Taste drücken. Ca. 10cm vor Erreichen der oberen Torposition die UP-Taste loslassen. Nun durch mehr- maliges kurzes Drücken der UP-Taste das Tor in die gewünschte obere Torposition bringen und den Vorgang durch Drücken der SET-Taste ab- schließen.

  • Seite 13: Optionale Krafteinstellung

    OPTIONALE KRAFTEINSTELLUNG Die am Antrieb werkseitig eingestellten Kräfte (Wert 3) sind für einen reibungslosen Betrieb von dafür vorgesehenen Stan- dardtoren ausgelegt; die in der Werkeinstellung ausgeübten Kräfte sollten grundsätzlich ausreichen, um das zu bedienende Tor vollständig zu öffnen und zu schließen. In der Werkseinstellung hält der Antrieb die gesetzlichen bzw. in einschlägigen Normen (wie z.B.

  • Seite 14: Einstellung Lichtschranke

    EINSTELLUNG LICHTSCHRANKE Drücken Sie die DOWN-Taste, bis die LED „II“ anzeigt. Drücken Sie die UP-Taste, um die Lichtschrankenfunktion zu aktivieren. Die LED zeigt „H“. Zum Deaktivieren drücken Sie die DOWN-Taste. Die LED zeigt „II“. Zum Bestätigen drücken Sie die SET-Taste. Schließen Sie die Lichtschranke an, wie in Abb.

  • Seite 15: Zubehörartikel: Smart Home-Zentrale Sh1

    ZUBEHÖRARTIKEL: SMART HOME-ZENTRALE SH1 Für eine Steuerung mit dem Smartphone per App empfehlen wir die Smart Home-Zentrale SH1. Diese steuert alle Schellenberg Funk-Produkte per App. Das vorliegende Produkt können Sie dann als smarte Einzellösung verwenden oder in automatisierte Aktionen einbinden.

  • Seite 16: Anschluss Lichtschranke

    – + out – com + ZUBEHÖRARTIKEL: SMARTPHONE GARAGENTORÖFFNER Für eine Steuerung mit dem Smartphone per App empfehlen wir den Schellenberg Smartphone Garagentoröff ner. Mit diesem lässt sich das Garagentor einfach mit einem Smartphone betreiben. Artikelnummer: 60999 Weitere Informationen zum Produkt und zur App fi nden Sie auf www.schellenberg.de.

  • Seite 17: Manuelle Entriegelung

    G MANUELLE ENTRIEGELUNG Manuelle Entriegelung Wie in Fig. 13 beschrieben, können Sie den Laufwagen vom Torantrieb trennen. Ziehen Sie an dem Griff und Wie in Abb. 13 beschrieben, können Sie den Laufwagen vom Torantrieb trennen. Ziehen Sie an dem Griff und bewegen Sie das Tor manuell.

  • Seite 18: Technische Daten

    K TECHNISCHE DATEN Smart DRIVE 10 PREMIUM / Smart DRIVE 14 PREMIUM / Modell / Art. Nr. 60912 (DE), 60916 (INT) 60915 (DE), 60914 (INT) Power Input 220 – 240 V AC 50/60 Hz 220 – 240 V AC 50/60 Hz...

  • Seite 19: M Garantie

                - Smart DRIVE 10 PREMIUM, 4 Jahre = 48 Monate        Im Garantiefall werden wir nach unserer Wahl das Pro-   ...

  • Seite 20: Eg-Konformitätserklärung

    N EG-KONFORMITÄTSERKLÄRUNG...

  • Seite 21: O Koppluing Mit Smart Home System Sh1

    O KOPPLUING MIT SMART HOME SYSTEM SH1 Koppeln Sie das Produkt mit dem Schellenberg Smart Home System oder dem Smart Friends System und benutzen Sie alle Schellenberg Funk-Produkte bzw. „Ready für Smart Friends“-Produkte über eine App miteinander. SCHELLENBERG SMART HOME SYSTEM Art.Nr.
  • Seite 92 Per la garanzia, pezzi di ricambio o informazioni sulle operazioni di montaggio corrette del prodotto, si prega di contattare il servizio di assistenza clienti. service.int@schellenberg.de Alfred Schellenberg GmbH An den Weiden 31 57078 Siegen service.int@schellenberg.de www.schellenberg.de...
