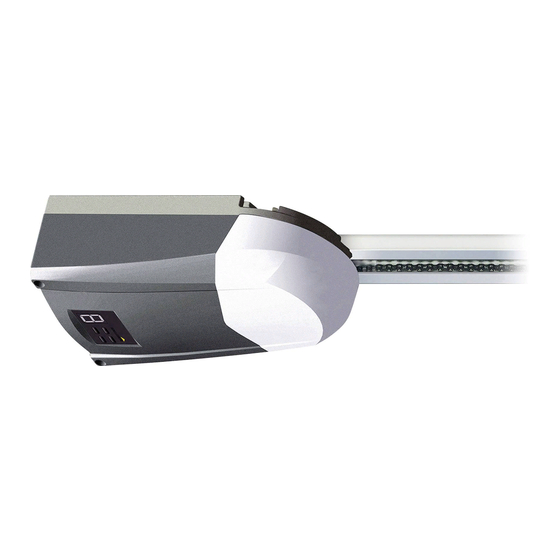

schellenberg Smart DRIVE 14 Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für Smart DRIVE 14:
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1
Smart DRIVE 10, 14
DE
FR
NL
IT
ES
CZ
SK
HU
HR
SI
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für schellenberg Smart DRIVE 14

  • Seite 1 Smart DRIVE 10, 14...
  • Seite 3 Deutsch ..........................................Français ..........................................Nederlands ........................................Italiano ..........................................Español ..........................................Český ..........................................Slovenčina ........................................Magyar ..........................................Hrvatski ..........................................Slovenski jezik ........................................
  • Seite 4: Inhaltsverzeichnis

    Teileliste ................................Garantie ................................EG-Konformitätserklärung ..........................Urheberrechtlich geschützt, 2015, Alfred Schellenberg GmbH – alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Verviel- fältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten.
  • Seite 5: Sicherheit Und Hinweise

    sICHErHEIt uND HINwEIsE Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie die Anweisungen sorgfältig vor der Montage und dem Betrieb des Produktes durch. Die Installation sollte von einer geeigneten Fachkraft vorgenommen werden. Fehlerhafte Installation oder selbst durchgeführte Repa- raturen können im Betrieb zu Verletzungen, Tod sowie Sachschäden führen. Folgen Sie allen Hinweisen für Ihre eigene Sicherheit und heben Sie diese Montageanleitung auf.
  • Seite 6: Grundfunktionen

    Befestigen Sie die Warnhinweise gegen das Einklemmen an einer gut sichtbaren Stelle oder in der Nähe des Schalters. Befestigen Sie den Aufkleber zur manuellen Entriegelung in der Nähe des Produktes. Das Produkt darf nicht mit einem Garagentor mit Schlupftür verwendet werden. Überprüfen Sie im Anschluss an die Installation, dass Teile des Tores im Betrieb nicht auf öffentliche Fußwege oder Straßen hinausragen.
  • Seite 7: Einbau

    inbau Einbau Lesen sie die Anleitung sorgfältig. Lesen sie die Anleitung sorgfältig. Lesen sie die Anleitung sorgfältig. Das Garagentor muss für die Verwendung des Torantriebs geeignet sein. A EINBAu Das Garagentor muss für die Verwendung des Torantriebs geeignet sein. Das Garagentor muss für die Verwendung des Torantriebs geeignet sein. Das Tor muss leichtgängig sein und sich widerstandsfrei bewegen lassen.
  • Seite 8: Montage Der 3-Teiligen Stahl-Schiene

    B MoNtAGE DEr 3-tEILIGEN stAHL-sCHIENE ontage der 3-teiligen Stahl-Schiene Abb. 4 ntage der 3-teiligen Stahl-Schiene Mittlere Schiene ntage der 3-teiligen Stahl-Schiene Mittlere Schiene Endschiene Endschiene Mittlere Schiene Endschiene Erste Verbindungsschiene Erste Verbindungshülse Erste Verbindungshülse Fig. 4 Fig. 4 Erste Verbindungshülse Erste Schiene Abb.
  • Seite 9 Abb. 7 Abb. 8 Fig. 7 Chain tension: The chain tension is measured by the length of the spring, our recommended spring length after tightened need to be 17.5-19.5mm (see the pictures as 1. Schieben Sie die Schiene zusammen (Abb. 4). follows).
  • Seite 10: Montage Des Antriebes

    ntage des Antriebs ontage des Antriebs C MoNtAGE DEs ANtrIEBEs Deckenbefestigungs- schiene Abb. 10 Deckenbefestigungs- schiene Stahlbolzen U-Befestigungs- Deckenbefestigungs- Stahlbolzen ET hanging bracket U bracket winkel (A) beschlag U-Befestigungs- Deckenbefestigungs- ET hanging bracket U bracket winkel (A) beschlag   Fig. 9  ...
  • Seite 11: Hinweise Zur Installation

    D HINwEIsE zur INstALLAtIoN 1. Befestigen Sie den Wandbefestigungsbeschlag ca. 2 – 15 cm (je nach Platzverhältnissen) oberhalb der oberen Tormitte (Abb. 10). 2. Befestigen Sie die Schiene mit dem Stahlbolzen (Abb. 10). 3. Mit den U-Befestigungswinkeln (A) befestigen Sie den Torantrieb an der Schiene (Abb. 10). 4.
  • Seite 12: Grundfunktionen, Einstellung Und Anwendung

    E GruNDFuNKtIoNEN, EINstELLuNG uND ANwENDuNG Grundfunktionen, Einstellung und Anwendung Grundfunktionen, Einstellung und Anwendung EINstELLuNG DEr ENDposItIoNEN Einstellung der Endpositionen Automatische Krafteistellung Grundfunktionen, Einstellung und Anwendung Einstellung der Endpositionen Automatische Krafteistellung Automatische Krafteistellung Drücken Sie die SET-Taste bis das Display "1" anzeigt. Einstellung der Endpositionen Automatische Krafteistellung Drücken Sie die SET-Taste bis das Display "1"...
  • Seite 13 Grundfunktionen, Einstellung und Anwendung Einstellung der Endpositionen Automatische Krafteistellung optIoNALE KrAFtEINstELLuNG Drücken Sie die SET-Taste bis das Display "1" anzeigt. Die am Antrieb werkseitig eingestellten Kräfte (Wert 3) sind für einen reibungslosen Betrieb von dafür vorgesehenen Stan- Stellen Sie die obere Endposition des Tores ein, indem dardtoren ausgelegt;...
  • Seite 14: Anschluss Eines Wandtasters

    Autozulauf-Zeit erhöht sich um 1 Minute, Maximum ist 9 Minuten. Drücken Sie die DOWN-Taste, um die Autozulauf -Zeit um 1 Minute zu verkürzen. Die Autozulauf-Funktion ist deaktiviert, wenn das LED "0" anzeigt. Zur Bestätigung drücken Sie die SET-Taste. EINstELLuNG LICHtsCHrANKE Einstellung Lichtschranke Drücken Sie die DOWN-Taste, bis das LED "II"...
  • Seite 15: Zubehörartikel: Smartphone Garagentoröffner

    Anschluss Lichtschranke Fig. 12 zuBEHörArtIKEL: sMArtpHoNE GArAGENtoröFFNEr Für eine Steuerung mit dem Smartphone per App empfehlen wir den Schellenberg Smartphone Garagentoröffner. Mit diesem lässt sich das Garagentor einfach mit einem Smartphone betreiben. Artikelnummer: 60999 Weitere Informationen zum Produkt und zur App finden Sie auf www.schellenberg.de.
  • Seite 16: G Manuelle Entriegelung

    G MANuELLE ENtrIEGELuNG Manuelle Entriegelung Wie in Fig. 13 beschrieben, können Sie den Laufwagen vom Torantrieb trennen. Ziehen Sie an dem Griff und Wie in Abb. 14 beschrieben, können Sie den Laufwagen vom Torantrieb trennen. Ziehen Sie an dem Griff und bewegen Sie das Tor manuell.
  • Seite 17: Technische Daten

    K tECHNIsCHE DAtEN Modell / Art smart DrIvE 10 / 60910 smart DrIvE 14 / 60915 power Input 220 – 240 v AC 50/60 Hz 220 – 240 v AC 50/60 Hz Leistungsabgabe 200 w 245 w Maximale Kraft 600 N 1.000 N...
  • Seite 18: M Garantie

         Im Garantiefall werden wir nach unserer Wahl das Pro-       - Smart DRIVE 14, 6 Jahre = 72 Monate       dukt reparieren oder den Austausch gegen ein gleich- ...
  • Seite 19: Eg-Konformitätserklärung

    N EG-KoNForMItätsErKLäruNG...
  • Seite 156 Alfred Schellenberg GmbH An den Weiden 31 Mo - Fr: 7.30 Uhr - 16.30 Uhr 57078 Siegen Tel.
