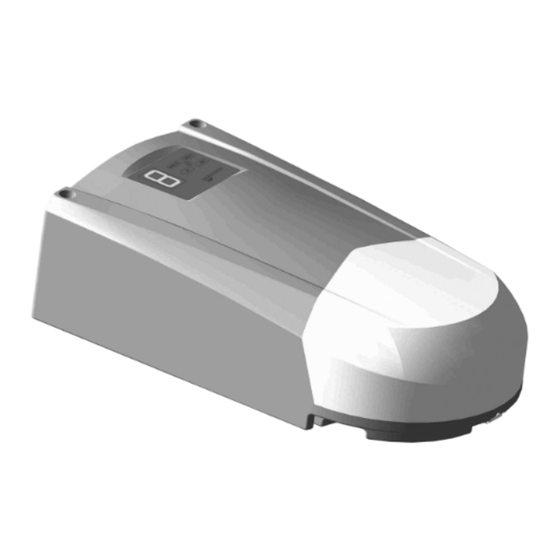

Inhaltszusammenfassung für schellenberg DRIVE 600U

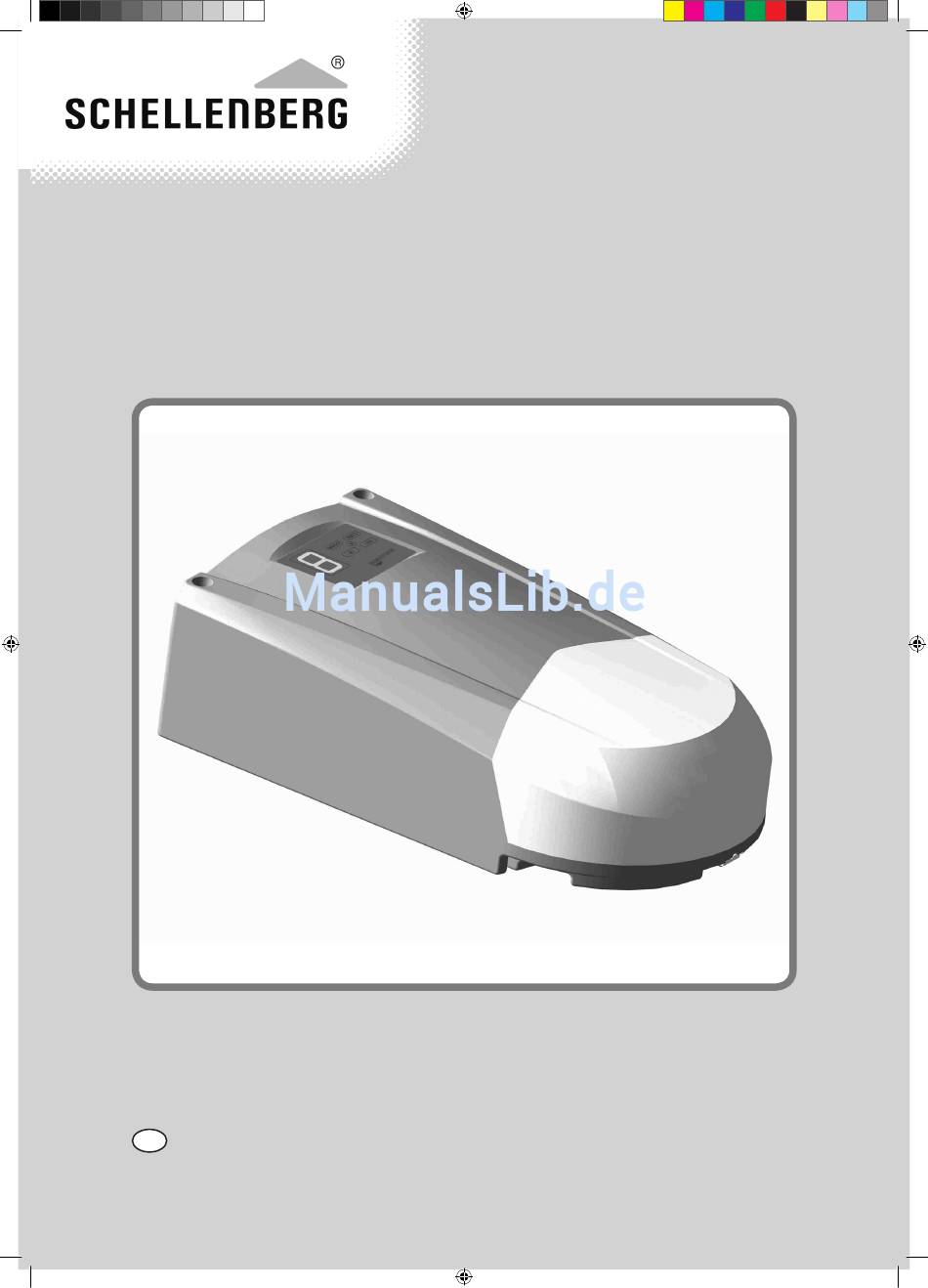

- Seite 1 DriVe 600U, 800U, 1000U MA000-60957-2015-03-K1.indd 1 31.03.2015 09:43:55...
-
Seite 2: Inhaltsverzeichnis
Original-Montageanleitung INHALT Sicherheitshinweise …..…………………………….…………………………………………….……………………... Grundfunktionen ………………………………….……………………………………..........Einbau ……………………………......………………………………………….……………………… Montage der 3-teiligen Stahl-Schiene…………………………………………………………………………………… Montage des Antriebs ….………………………………..……………………………………….…………………….… Hinweise zur Installation ………………………………………………………………………………………………… Grundfunktionen, Einstellung und Anwendung ……………………………………………………………………… Weitere Funktionen und Anwendungen ……………………………………………………………………………… Manuelle Entriegelung ………………………………………………………………………………………………..Pflege und Wartung ……………………………………………………………………………………………………… Wichtige Erklärungen für den Installateur ……………………………….……………………………………………. Wichtige Hinweise für den Benutzer ……………………………………………………………………………………... -
Seite 3: Sicherheitshinweise
Wichtige Sicherheitshinweise! Lesen sie die Anweisungen sorgfältig vor der Montage und dem Betrieb des Gerätes durch. Die Installation sollte von einer geeigneten Fachkraft vorgenommen werden. Fehlerhafte Installation oder selbst durchgeführte Reparaturen können im Betrieb zu Verletzungen, Tod sowie Sachschäden führen. Folgen Sie allen Hinweisen für Ihre eigene Sicherheit und heben Sie diese Montageanleitung auf. - Seite 4 Warnung: Wichtige Sicherheitshinweise, folgen Sie allen Hinweisen für Ihre eigene Sicherheit und heben Sie diese Hinweise auf. - Es ist wichtig für die persönliche Sicherheit, alle Anweisungen zu befolgen. Bewahren Sie diese Anweisungen auf. - Während der Reinigung, Wartung und beim Austausch von Teilen muss der Garagentorantrieb vom Netz getrennt werden.
-
Seite 5: Grundfunktionen
Grundfunktionen Softstart, Softstopp - Der Torantrieb startet und stoppt sanft, fast geräuschlos Selbstlernende Krafteinstellung Überlastungsschutz - Tor läuft beim Schließen ca. 15 cm zurück, bzw. hält beim Öffnen an Einstellbare Krafteinstellung für den Sicherheitsrücklauf Niederspannungsschutz – Der Antrieb arbeitet nicht bei zu niedriger Spannung, der Antrieb wird nicht beschädigt. -
Seite 6: Einbau
Einbau Lesen sie die Anleitung sorgfältig. Das Garagentor muss für die Verwendung des Torantriebs geeignet sein. Das Tor muss leichtgängig sein und sich widerstandsfrei bewegen lassen. Das Tor muss ausbalanciert und mit der Hand leicht zu bewegen sein. Fig.1 Fig.1 1) Schiene 5) Einstellungsdisplay 2) 24V Warnlampe (optional) -
Seite 7: Montage Der 3-Teiligen Stahl-Schiene
Montage der 3-teiligen Stahl-Schiene Mittlere Schiene Endschiene Erste Verbindungshülse Fig. 4 Erste Schiene Mittlere Schiene Endschiene Zweite Verbindungsschiene Erste Verbindungshülse Fig. 5 Fig. 6 MA000-60957-2015-03-K1.indd 7 31.03.2015 09:43:57... - Seite 8 Fig. 7 19MM Fig. 8 Schieben Sie die Schiene zusammen (Fig. 4). Schieben Sie die zweite Hülse über das Ende der mittleren Schiene (Fig. 5). Entfernen Sie das Plastikband. Ziehen Sie die Schraubstange A mit der Kette zum Ende der obersten Schiene (Fig. 6). Verfahren Sie mit dem Bolzen und der Feder und schließen Sie mit der Mutter (Fig.
-
Seite 9: Montage Des Antriebs
Montage des Antriebs Deckenbefestigungs- schiene Stahlbolzen U-Befestigungs- Deckenbefestigungs- ET hanging bracket U bracket winkel (A) beschlag Fig. 9 Wandbefestigungsbeschla Torbefestigung Tor-Arm Fig. 10 MA000-60957-2015-03-K1.indd 9 31.03.2015 09:43:58... -
Seite 10: Hinweise Zur Installation
Hinweise zur Installation Befestigen Sie den Wandbefestigungsbeschlag ca. 2 – 15 cm (je nach Platzverhältnissen) oberhalb der oberen Tormitte (Fig. 9). Befestigen Sie die Schiene mit dem Stahlbolzen (Fig. 9). Mit den U- Befestigungswinkeln (A) befestigen Sie den Torantrieb an der Schiene (Fig. 9). Befestigen Sie den Torantrieb mit den Deckenbefestigungsschienen an der Garagendecke (Fig. -
Seite 11: Grundfunktionen, Einstellung Und Anwendung
Grundfunktionen, Einstellung und Anwendung Einstellung der Endpositionen Automatische Krafteistellung Drücken Sie die SET-Taste bis das Display "1" anzeigt. Stellen Sie die obere Endposition des Tores ein, indem Sie die UP-Taste drücken. Wenn Sie die obere Torposition gefunden haben, drücken Sie die SET-Taste. Es wird nun "2"... - Seite 12 Achtung! Der Autozulauf darf nur in Verbindung mit einer Sicherheits-Lichtschranke aktiviert werden! Sollten Sie diesen Sicherheits-Hinweis nicht beachten, können schwere Personen- oder Sachschäden die Folge sein. Einstellung Autozulauf Drücken Sie die DOWN-Taste solange bis das LED "-" anzeigt. Jetzt drücken Sie die UP-Taste einmal und die Autozulauf-Zeit erhöht sich um 1 Minute, Maximum ist 9 Minuten.
-
Seite 13: Weitere Funktionen Und Anwendungen
Weitere Funktionen und Anwendungen Einen weiteren Wandtaster anschließen Verwenden Sie Anschluss-Schema (Fig. 11) Anschluss Lichtschranke Verwenden Sie das Anschluss-Schema Fig. 12. Torantrieb Wandtaster Kontakt Fig. 11 Anschluss Lichtschranke Fig. 12 MA000-60957-2015-03-K1.indd 13 31.03.2015 09:43:59... -
Seite 14: Manuelle Entriegelung
Manuelle Entriegelung Wie in Fig. 13 beschrieben, können Sie den Laufwagen vom Torantrieb trennen. Ziehen Sie an dem Griff und bewegen Sie das Tor manuell. Der Torantrieb verbindet sich automatisch wieder mit dem Tor wenn Sie ihn starten. Falls Sie über keine innere Zugangstür zur Garage verfügen, empfehlen wir die Benutzung einer Notentriegelung (Fig. -
Seite 15: Technisches Datenblatt
Technisches Datenblatt Model DRIVE 600 U DRIVE 800 U DRIVE 1000 U Power Input 200-240 V AC 50/60 Hz 200-240 V AC 50/60 Hz 200-240 V AC 50/60 Hz Leistungsabgabe 200 W 235 W 245 W Maximale Kraft 600 N 800 N 1000 N Geschwindigkeit... - Seite 16 Alfred Schellenberg GmbH Mo - Fr: 7.30 Uhr - 21.00 Uhr An den Weiden 31 8.00 Uhr - 14.00 Uhr 57078 Siegen Tel. +49 (0)271 89056 - 444 service@schellenberg.de +49 (0)271 89056 - 398 www.schellenberg.de MA000-60957-2015-03-K1.indd 16 31.03.2015 09:44:00...
