Perfect Charging
/ Perfect Welding / Solar Energy

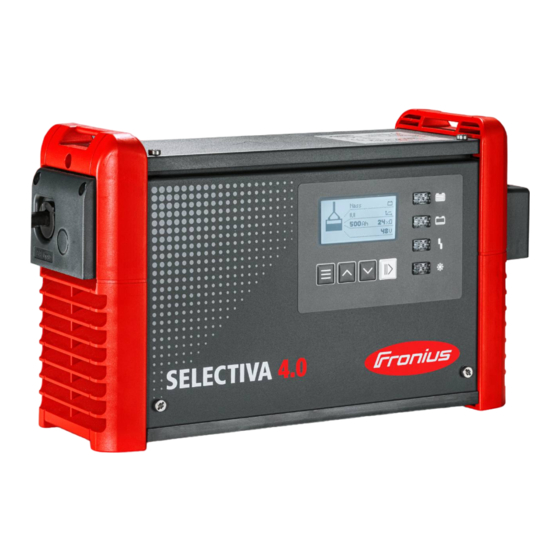

Selectiva 2040 2kW
Selectiva 2050 2kW
Selectiva 2060 2kW
Selectiva 2070 2kW
Selectiva 2080 3kW
Selectiva 2100 3kW
Selectiva 2120 3kW
Selectiva 4020 2kW
Selectiva 4035 2kW
Selectiva 4045 3kW
Selectiva 4060 3kW
42,0426,0226,DE 005-28012019
Bedienungsanleitung
Batterieladesystem
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fronius Selectiva 2040 2kW
Inhaltszusammenfassung für Fronius Selectiva 2040 2kW
- Seite 1 Perfect Charging / Perfect Welding / Solar Energy Bedienungsanleitung Selectiva 2040 2kW Selectiva 2050 2kW Batterieladesystem Selectiva 2060 2kW Selectiva 2070 2kW Selectiva 2080 3kW Selectiva 2100 3kW Selectiva 2120 3kW Selectiva 4020 2kW Selectiva 4035 2kW Selectiva 4045 3kW...
-
Seite 3: Einleitung
Einleitung Wir danken Ihnen für Ihr entgegengebrachtes Vertrauen und gratulieren Ihnen zu Ihrem technisch hochwertigen Fronius Produkt. Die vorliegende Anleitung hilft Ihnen, sich mit diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen, lernen Sie die viel- fältigen Möglichkeiten Ihres Fronius-Produktes kennen. Nur so können Sie seine Vorteile bestmöglich nutzen. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsvorschriften..........................Allgemeines ............................Bestimmungsgemäße Verwendung...................... Umgebungsbedingungen........................Netzanschluss............................Gefahren durch Netz- und Ladestrom ....................Gefahr durch Säuren, Gase und Dämpfe ..................... Allgemeine Hinweise zum Umgang mit Batterien ................. Selbst- und Personenschutz ......................... Sicherheitsmaßnahmen im Normalbetrieb.................... EMV Geräte-Klassifizierungen......................EMV-Maßnahmen..........................Datensicherheit ............................. Wartung und Instandsetzung ........................ - Seite 6 Optionsbox............................Montageplatte ............................Technische Daten ............................Selectiva 2 kW ............................Selectiva 3 kW ............................
-
Seite 7: Sicherheitsvorschriften
Sicherheitsvorschriften Allgemeines Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gefertigt. Dennoch drohen bei Fehlbedienung oder Missbrauch Gefahr für Leib und Leben des Bedieners oder Dritte, das Gerät und andere Sachwerte des Betreibers, die effiziente Arbeit mit dem Gerät. Alle Personen, die mit der Inbetriebnahme, Bedienung, Wartung und Instandhaltung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein,... -
Seite 8: Gefahren Durch Netz- Und Ladestrom
Das kann einige Gerätetypen betreffen in Form von: Anschluss-Beschränkungen Anforderungen hinsichtlich maximal zulässiger Netzimpedanz Anforderungen hinsichtlich minimal erforderlicher Kurzschluss-Leistung jeweils an der Schnittstelle zum öffentlichen Netz siehe Technische Daten In diesem Fall muss sich der Betreiber oder Anwender des Gerätes versichern, ob das Ge- rät angeschlossen werden darf, gegebenenfalls durch Rücksprache mit dem Energiever- sorgungs-Unternehmen. -
Seite 9: Allgemeine Hinweise Zum Umgang Mit Batterien
Allgemeine Hin- Batterien vor Schmutz und mechanischer Beschädigung schützen. weise zum Um- Aufgeladene Batterien in kühlen Räumen lagern. Bei ca. +2 °C (35.6 °F) besteht die gang mit geringste Selbstentladung. Batterien Durch wöchentliche Sichtprüfung sicherstellen, dass die Batterie bis zur max. Markie- rung mit Säure (Elektrolyt) gefüllt ist. -
Seite 10: Datensicherheit
Datensicherheit Für die Datensicherung von Änderungen gegenüber den Werkseinstellungen ist der An- wender verantwortlich. Im Falle gelöschter persönlicher Einstellungen haftet der Hersteller nicht. Wartung und In- Das Gerät benötigt unter normalen Betriebsbedingungen nur ein Minimum an Pflege und standsetzung Wartung. Das Beachten einiger Punkte ist jedoch unerlässlich, um es über Jahre hinweg einsatzbereit zu halten. -
Seite 11: Entsorgung
Entsorgung Werfen Sie dieses Gerät nicht in den Hausmüll! Gemäß Europäischer Richtlinie über Elek- tro- und Elektronik-Altgeräte und Umsetzung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zu- geführt werden. Stellen Sie sicher, dass Sie Ihr gebrauchtes Gerät bei Ihrem Händler zu- rückgeben oder holen Sie Informationen über ein lokales, autorisiertes Sammel- und Entsorgungssystem ein. -
Seite 12: Allgemeine Informationen
Allgemeine Informationen Gerätekonzept Die Batterieladesysteme im einphasigen Bereich für 24 V und 48 V Batterien zeichnen sich durch die intelligente Ladetechnologie aus. Die erfolgreiche Active Inverter Technology mit dem revolutionären Ri-Ladeprozess passt sich den Batteriebedürfnissen an und lädt nur den Strom in die Batterie, der auch wirklich benötigt wird. Die Technologie ist in ein robustes Gehäuse nach Industriestandard eingebettet. -
Seite 13: Netzanschluss
Leistungs- Zellentype Minimale Maximale Nennkapazität Nennkapazität klasse Zellenzahl Zellenzahl minimal [Ah] maximal [Ah] Selectiva Pb-Wet/GEL 1 1000 4060 3 kW NiCd 1000 Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet der Hersteller nicht. Zur bestimmungsgemäßen Verwendung gehört auch das vollständige Lesen und Befolgen der Bedienungsanleitung und aller Sicherheits- und Gefahrenhinweise... -
Seite 14: Korrekte Verlegung Der Netz-/Ladeleitungen
Korrekte Verle- VORSICHT! gung der Netz-/ Ladeleitungen Gefahr durch Überhitzung aufgrund einer falsch verlegten Netz-/Ladeleitungen. Beschädigungsgefahr der Komponenten. ► Netz-/Ladeleitung ohne Schlinge verlegen ► Netz-/Ladeleitung nicht abdecken... -
Seite 15: Warnhinweise Am Gerät
Warnhinweise am Das Ladegerät ist mit Sicherheitssymbolen am Leistungsschild ausgestattet. Die Sicher- Gerät heitssymbole dürfen weder entfernt noch übermalt werden. Selectiva xxxx www.fronius.com Part No.: 4,010,xxx Ser. No.: xxxxxxxx xxxxxxxx 1~ NPE 230V 50/60Hz AC nom. AC max. xxxxW OVC III AC max. -
Seite 16: Warnhinweise Im Geräteinneren
Warnhinweise im WARNUNG! Geräteinneren Gefahr durch elektrischen Schlag. Schwere Verletzungen oder Tod können die Folge sein. ► Das Öffnen des Gehäuses darf nur durch vom Hersteller geschulte Servicetechniker erfolgen. ► Vor Arbeiten bei geöffnetem Gehäuse muss das Gerät vom Netz getrennt werden. Durch ein geeignetes Messgerät ist sicher zu stellen, dass elektrisch geladene Bautei- le (z.B. - Seite 17 Die zulässige Gebrauchslage des Gerätes ist waagerecht. Die Umgebungsluft des Gerätes ist möglichst frei von Batteriesäure-Dämpfen zu halten. Eine Montage des Gerätes direkt über der zu ladenden Batterie ist daher zu vermeiden. Kühlluft Das Gerät muss so aufgestellt sein, dass die Kühlluft ungehindert durch die dafür vorge- sehenen Gehäuseöffnungen strömen kann.
-
Seite 18: Wand- Und Bodenhalterung
Wand- und Bo- WARNUNG! denhalterung Gefahr durch fehlerhaft durchgeführte Arbeiten und herabfallende Geräte. Schwerwiegende Personen- und Sachschäden können die Folge sein. ► Diese Montage darf nur von geschultem Fachpersonal durchgeführt werden. ► Beachten Sie die Sicherheitsvorschriften in der Bedienungsanleitung des Ladegerä- tes. - Seite 19 341 (13.43) 110 (4.33) 38 (1.5) 123,5 (4.86) 91,5 (3.6) 182 (7.17) 220 (8.66) 123 (4.84) 11 (.43) 266 (10.47) 2 kW mm (in.) 8.5 (.33) 110 (4.33) 417 (16.42) 38 (1.5) 123,5 (4.86) 182 (7.17) 123 (4.84) 38 (1.5) 220 (8.66) 40 (1.57) 89,5 (3.52) 11 (.43)
-
Seite 20: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Allgemeines Zu beachten: Auf Grund von Firmware-Aktualisierungen können Funktionen an Ihrem Gerät verfügbar sein, die in dieser Bedienungsanleitung nicht beschrieben sind oder umgekehrt. Zudem können sich einzelne Abbildungen geringfügig von den Bedienelementen an Ihrem Gerät unterscheiden. Die Funktionsweise dieser Bedienelemente ist jedoch identisch. Bedienelemente und Anschlüsse Funktion... - Seite 21 Funktion Bedienpanel Option LED-Streifen leuchtet je nach Ladestatus in den entsprechenden Farben, gemäß den in Abschnitt „Bedienpanel“ er- klärten Anzeigen Der Optionsstecker (A) befindet sich hinter der Abdeckung der Geräte-Stirnseite, an der sich die Ladeleitungen befinden. Für den CAN-Anschlussbereich gelten die Warnhinweise in dem Kapitel „Optionen“, Abschnitt „Sicherheit“.
-
Seite 22: Bedienpanel
Die Abdeckung (1) für den USB-Anschluss kann mittels Schraube gesichert werden. TX25 Bedienpanel Funktion Display Anzeige der aktuellen Ladeparameter Anzeige von Einstellungen Taste „Menü“ Anwahl des gewünschten Menüs Anwahl des gegebenenfalls angezeigten Symboles zur Rückkehr in die vorherige Anzeige Tasten „Up / Down“ Anwahl des gewünschten Menüpunktes Einstellen des gewünschten Wertes... - Seite 23 Taste „Stop / Start“ Unterbrechen und Wiederaufnehmen des Ladevorgangs Bestätigen eines Menüpunktes oder einer Einstellung Anzeige „Batterie abgekühlt“ (blau) Signalisiert eine bereits abgekühlte, einsatzbereite Batterie Leuchtet durchgehend: Nach Ladeende wurde die eingestellte Abkühlzeit oder optional die Batterietemperatur erreicht. Blinkt im Sekundentakt: Zusätzlich hat die Wasser-Nachfüllanzeige ausgelöst. Detaillierte Informationen dazu befinden sich in dem Kapitel „Anzeige“, Abschnitt „Zusatzfunktionen“.
-
Seite 24: Batterie Laden
Batterie laden Ladevorgang WARNUNG! Gefahr durch austretende Batteriesäure oder Explosion beim Laden defekter Batte- rien. Schwerwiegende Personen- und Sachschäden können die Folge sein. ► Vor Beginn des Ladevorgangs sicherstellen, dass die zu ladende Batterie voll funkti- onsfähig ist. WARNUNG! Gefahr durch fehlerhaften Ladeeinstellungen oder bei einer defekten Batterie. Schwerwiegende Personen- und Sachschäden können die Folge sein. - Seite 25 Während des Ladevorgangs zeigt das Display folgende Werte: Momentaner Ladestrom (A) Momentane Ladespannung (V) Die bereits eingebrachte Ladung (Ah) Die Batterietemperatur bei Option „Temperaturgeführtes Laden“ Die Zeit (hh:mm) ab Ladestart Das Batterie-Symbol dient als Anzeige des momentanen Ladezustandes. Je mehr Balken dargestellt werden, desto weiter ist der Ladevorgang fortgeschritten.
-
Seite 26: Ladevorgang Unterbrechen
Ladevorgang un- Den Ladevorgang wie folgt unterbrechen: terbrechen Taste „Stop / Start“ drücken Während der Ladevorgang unterbrochen ist: Anzeige „Ladung“ (gelb) blinkt Den Ladevorgang wie folgt fortsetzen: Taste „Stop / Start“ erneut drücken Solange am Ladegerät eine Batterie angeschlossen ist, kann nur der Ladevorgang mittels Taste „Stop / Start“... -
Seite 27: Ladevorgang Beenden
Ladevorgang be- WARNUNG! enden Gefahr infolge von Knallgasentzündung durch Funkenbildung beim Trennen der La- deleitungen. Schwerwiegende Personen- und Sachschäden können die Folge sein. ► Vor dem Abklemmen oder Abstecken des Ladesteckers, den Ladevorgang durch Drü- cken der Taste „Stop / Start“ beenden HINWEIS! Gefahr von Batterieschäden beim Trennen der Batterie vom Ladegerät, solange der Ladevorgang noch nicht vollständig abgeschlossen ist. -
Seite 28: Anzeige
Anzeige Übersicht der Das Gerät verfügt über die folgenden Modi: Modi Standardmodus Im Standardmodus zeigt das Display die Ladeparameter Statistikmodus Visualisiert die Häufigkeit der Betriebszustände des Gerätes und zeigt die An- zahl der Ladungen insgesamt, sowie eine Übersicht der absolut und durch- schnittlich pro Ladung abgegebenen Ah und aufgenommenen Energiemengen Historymodus Gibt Auskunft über die Parameter aller gespeicherten Ladevorgänge... -
Seite 29: Standardmodus
Standardmodus Nach dem Anstecken des Netzsteckers an das elektrische Netz befindet sich das Display automatisch im Standardmodus. Im Standardmodus zeigt das Display die Ladegeräte-Parameter: Batterietyp (z.B. Nass - Wet) Ladekennlinie (z.B. IUI) Nennspannung (z.B. 48 V) Kapazität (z.B. 300 Ah) Wochentag, Datum und Uhrzeit Die Ladegeräte-Parameter sind individuell einstellbar. -
Seite 30: Statistikmodus
Statistikmodus Im Statistikmodus visualisieren waagerech- te Balken die Häufigkeit folgender Betriebs- zustände des Gerätes: Leerlauf („Idle“) Laden („Charging“) Erhaltungsladen („Floatingcharge“) Abkühlen („Cooldown“) Fehlerzustand („Error“) Mit Tasten „Up / Down“ zwischen Seite 1/2 und Seite 2/2 wechseln Seite 2/2 zeigt folgende Werte: Anzahl der Ladungen („Charges“) ins- gesamt Insgesamt abgegebene Ah... -
Seite 31: Historymodus
Historymodus Der Historymodus gibt Auskunft über die Parameter aller gespeicherten Ladevorgänge. Um wechselnde oder unterschiedliche Anzeigen darstellen zu können, ist im Folgenden das Anzeigefenster doppelt abgebildet: Mit Tasten „Up / Down“ zwischen den Seiten für jeden gespeicher- ten Ladevorgang wechseln Textinhalte des Anzeigefensters: Startdatum der Ladung, z.B.: Donnerstag, den 19.06.14 Startzeitpunkt der Ladung, z.B.: 19:29 oder Ladedauer, z.B.: 8h28min... -
Seite 32: Konfigurationsmodus
Konfigurations- Der Konfigurationsmodus bietet folgende Einstellmöglichkeiten: modus „Charging settings“: Einstellungen für die Batterie Batterietyp, z.B. „Nass“ Ladekennlinie, z.B. „IU“ Kapazität (Ah) oder Ladezeit (h), je nach Ladekennlinie Zellen: Spannung (V) und Anzahl der Batteriezellen oder automatische Einstel- lung der Zellenzahl VORSICHT! Gefahr einer Beschädigung der Batterie. - Seite 33 In das Konfigurationsmenü wie folgt einsteigen: Taste „Stop / Start“ drücken Es erscheint eine Aufforderung zur Code-Eingabe: Den erforderlichen Code „1511“ wie folgt eingeben: Mit Tasten „Up / Down“ die erste Stelle des Codes eingeben Mit Taste „Menü“ zur nächsten Stelle des Codes wechseln Wie oben beschrieben weiter verfahren, bis der vollständige Code eingegeben ist Eingabe mit Taste „Stop / Start“...
- Seite 34 Beim Anwählen eines Menüpunktes kann es zu einer grafischen Aufforderung kom- men, die Bedienungsanleitung zu lesen. Diese Aufforderung durch erneutes Drü- cken der Taste „Stop / Start“ bestätigen. In dem Konfigurationsmenü und seinen Untermenüs wie folgt navigieren: Mit Tasten „Up / Down“ den gewünschten Menüpunkt anwählen Mit Taste „Stop / Start“...
- Seite 35 Es erscheint die Auswahl der Einstellungen für den Menüpunkt „Ladeparameter“ („Char- ging settings“): Je nach getroffener Auswahl kann die Anzeige variieren. Wurde wie in der Abbildung als Batterietyp „Pb-Nass“ („Pb-Wet“) gewählt - in Verbindung mit der Kennlinie („Curve“) „RI“ - wird die Rubrik „Ah“ durch eine Einstellmöglichkeit der „Ladezeitspanne“ („Charging time“) ersetzt.
-
Seite 36: Settings
Settings Im Folgenden befindet sich eine Detailerklärung des Menüpunktes „Settings“, in der Aus- wahl für den zuvor behandelten Menüpunkt „Ladeparameter“ („Charging settings“). Die Navigation erfolgt gemäß Abschnitt „Konfigurationsmodus“. Es erscheint eine Liste mit folgenden Auswahlmöglichkeiten: Die einzelnen Auswahlmöglichkeiten sind im Folgenden näher erklärt: Elektrolyt-Umwälzung („Air pump“) - nur für 3 kW-Geräte: Weitere Informationen zur Elektrolyt- Um- wälzung befinden sich in dem Kapitel „Op-... - Seite 37 In jedem dieser Programme zieht das Magnetventil für eine Zeit „EIN 1“ („ON 1“) an und fällt für eine Zeit „AUS 1“ („OFF 1“) ab. Dieser Vorgang wiederholt sich so oft, wie für „Wie- derholung“ („Repeat“) angegeben. Nach Ablauf dieser Anzahl von Wiederholungen wird mit den Zeiten „EIN 2“...
- Seite 38 Verzögerung („Delay“): Ladestart-Verzögerung („charge start delay“): Verzögerungszeit (Minuten) des eigentlichen Ladestarts gegenüber dem Auslösezeitpunkt des Ladestarts Verzögerung des Ladeendes („charge end delay“): Verzögerungszeit (Minuten) des signalisierten Ladeendes (z.B. Anzeige grün) gegenüber dem tatsächlichen Ladeende Erneuter Ladestart nach einem Netzfehler („at mains failure restart charging“): Ist diese Auswahlmöglichkeit aktiviert, erfolgt nach einer Störung des elektrischen Netzes ein automatischer Neustart des Ladevorgangs, sobald das elektrische Netz wieder verfüg- bar ist.
- Seite 39 Innerhalb der Kalenderfunktion („Calendar“) sind weitere Einstellungen möglich: Tageskonfiguration 1-5: („Day Setting 1-5“): Die Tageskonfigurationen ermöglichen eine Definition von bis zu 5 unterschiedli- chen Ladestart-Zeitprofilen, mit den nach- folgend angeführten Einstellmöglichkeiten: Symbol für Kennlinie 1: Zeitfenster, innerhalb dessen mit Kennlinie 1 gestartet werden soll (z.B.: 0:00-6:00) Stop: Zeitfenster, innerhalb dessen keine La-...
- Seite 40 Jahreskonfiguration („Year Setting“): Es besteht die Möglichkeit, mehreren kalendarischen Zeiträumen (z.B. 1.1. - 7.1.) jeweils eine Wochenkonfiguration zuzuweisen. Bei aktivierter Kalenderfunktion erscheint ein Kalendersymbol mit dem aktuellen Tag (hier mit der Zahl „4“). Sonderladungen („Special Charges“): Die Auswahl für „Sonderladungen“ („Speci- al Charges“) erlaubt es, vorübergehend eine oder mehrere von der sonstigen Lade- art abweichende Ladung(en) durchzufüh-...
- Seite 41 Sonderfunktion Zwischenladung („Opportunity Charge“): Um das Betriebsintervall der Batterie zu verlängern, ist es beispielsweise während einer Betriebspause möglich, die Batterie nachzuladen. ON: Funktion aktiviert OFF: Funktion deaktiviert Folgende Kennlinieneinstellungen sind möglich: Kennlinie: „Curve“ - z.B. RI - Pb-Wet Ladezeit: „Charging time“ - z.B. 5-6 h Bei Zwischenladung auf „ON“...
-
Seite 42: Zusatzfunktionen
Zusatzfunktionen Im Folgenden befindet sich eine Detailerklärung des Menüpunktes „Zusatzfunktionen“ („additional functions“) im Konfigurationsmodus. Die Navigation erfolgt gemäß Abschnitt „Konfigurationsmodus“. Den Menüpunkt „Zusatzfunktionen“ („additional functions“) anwählen Es erscheint eine Liste mit folgenden Auswahlmöglichkeiten: Die einzelnen Auswahlmöglichkeiten sind im Folgenden näher erklärt: Einstellung der blauen Anzeige „Blaue LED“... - Seite 43 2. Woche am Freitag Wasser nachfüllen Bei Einstellung „off“ ist keine Bestätigung der Nachfüll-Aufforderung erforderlich Optionsbereich („Option Section“): Optionsbereich 1: Einstellmöglichkeiten: CAN1 (Optionsbox) Cool Bat Guide Easy (nur Fronius Variante) Optionsbereich 2 (nur 3kW): Einstellmöglichkeiten: CAN2 (Optionsbox) AirPuls (EUW) Statusausgänge (nur 3kW):...
-
Seite 44: Allgemeine Einstellungen
Allgemeine Ein- Im Folgenden befindet sich eine Detailerklärung des Menüpunktes „Allgemeine Einstellun- stellungen gen“ („general options“) im Konfigurationsmodus. Die Navigation erfolgt gemäß Abschnitt „Konfigurationsmodus“. Den Menüpunkt „Allgemeine Einstel- lungen“ („general options“) anwählen Es erscheint eine Liste mit folgenden Aus- wahlmöglichkeiten: Sprache („Language“) Displayeinstellungen Kontrast („Contrast“) -
Seite 45: Rücksetzen Der Einstellungen
Rücksetzen der Der Menüpunkt unterhalb „Allgemeine Einstellungen“ („general options“) bietet 2 Möglich- Einstellungen keiten, sämtliche getroffenen Einstellungen zurückzusetzen: Reset Factory Settings: Rücksetzen der getroffenen Einstel- lungen in den Auslieferungszustand Reset Default Settings: Rücksetzen der getroffenen Einstel- lungen in die Standardeinstellung des Herstellers USB-Modus Im USB-Modus zeigt das Display, ob ein... - Seite 46 Das Speichern der mitprotokollierten Daten erfolgt wie für den „Download“, je- doch nicht im I-SPoT VIEWER Format, sondern als „csv“-Dateien (Automatisch angelegte Ordnerstruktur für die „.csv“-Dateien: * Fronius\<Geräte-Seriennummer>\Charges\<yyyymmdd>\<hhmmss.csv>) Ereignisse speichern Ereignisse - sogenannte Events - werden am USB-Stick gespeichert. Konfiguration speichern Die Geräteeinstellungen werden am USB-Stick gespeichert.
-
Seite 47: Statusmeldungen
Statusmeldungen Kommt es während des Betriebes zu einer Störung, kann das Display bestimmte Status- meldungen anzeigen. Dies kann folgende Ursachen haben: Die Batterie ist falsch gepolt Eine Batterie mit ungeeigneter Spannung ist angeschlossen Das Gerät ist überhitzt Ein Software- oder Hardwarefehler liegt vor Wird am Display eine Fehlermeldung angezeigt und kann der Fehler nicht selbständig be- hoben werden: Die angezeigte Statusmeldung notieren: z.B. - Seite 48 Statusmeldungen bei einem Ladefehler Nummer Ursache (36) Sollspannung in der I2-Phase nicht erreicht (nur bei Formatkennlinie) (37) Fehler in der RI-Ladung (38) Eingestellte Ladezeit kann nicht erreicht werden Statusmeldungen bei einem Fehler im Primärkreis Nummer Ursache (500) Primär Temperaturfühler defekt (503) Primär Übertemperatur (504)
- Seite 49 Statusmeldungen bei einem Fehler in der Steuerung Nummer Ursache (546) Update fehlgeschlagen (547) Einstellungen laden/speichern fehlgeschlagen (548) Kennlinien-Einstellungen laden/speichern fehlgeschlagen (549) Ladung konnte nach einem Netzausfall nicht fortgesetzt werden, auf- grund eines Defektes der Backup-Batterie (550) Uhrzeit nicht eingestellt (551) Hardwareänderung erkannt (552) CFM ungültig...
-
Seite 50: Optionen
Optionen Sicherheit Für das Anschließen der Optionen ist teilweise das Gehäuse zu öffnen. Dazu folgende Warnhinweise befolgen: WARNUNG! Gefahr durch elektrischen Schlag. Schwere Verletzungen oder Tod können die Folge sein. ► Das Öffnen des Gehäuses darf nur durch vom Hersteller geschulte Servicetechniker erfolgen. - Seite 51 HINWEIS! Gefahr durch Nicht-Einhalten der zulässigen Netzspannungstoleranz. Funktionsbeeinträchtigungen und Sachschäden können die Folge sein. ► Für die Option Elektrolytumwälzung gilt eine gegenüber dem Ladegerät eingeschränk- te Netzspannungstoleranz von +/-10 V. Die Option Elektrolyt-Umwälzung fördert Luft über speziell dafür vorgesehene Kapillarroh- re in die Batterie.
-
Seite 52: Externer Start/Stopp
mm (in.) 464 (18.27) 110 (4.33) Externer Start/ Die Option Externer Start/Stopp verhindert eine Funkenbildung am Ladestecker, wenn die- Stopp ser während des Ladevorgangs getrennt wird. Spezielle Hilfskontakte im Inneren des Ste- ckers registrieren das Entfernen eines Kurzschlussbügels im Gegenstück, noch bevor eine Trennung der Hauptkontakte stattfindet. -
Seite 53: Luftfilter
Luftfilter In Staub belasteten Umgebungen verhindert der Luftfilter eine Verunreinigung des Gerä- teinneren. Einer etwaigen Leistungsminderung oder sonstigen Beeinträchtigungen des Gerätes wird dadurch vorgebeugt. HINWEIS! Gefahr bei Verwendung des Luftfilters mit nicht dafür vorgesehenen Ladegeräten. Sachschäden können die Folge sein. ►... -
Seite 54: Montageplatte
Montageplatte Die Montageplatte bietet eine platzsparende Boden- oder Wandhalterung. mm (in.) 115 (4.53) 406 (15.98) 349 (13.74) 352 (13.86) 380 (14.96) 386 (15.2) 339 (15.98) 342 (13.74) 370 (13.86) 2 kW 376 (14.96) mm (in.) 482 (18.98) 115 (4.53) 425 (16.73) 428 (16.85) 456 (17.95) 462 (18.19) -
Seite 55: Technische Daten
Gerätespezifische AC-Strom AC-Leis- Nennspan- Ladestrom Gewicht Daten max. tung max. nung max. Selectiva 2040 2kW 8 A 1550 W 24 V 40 A 5,8 kg (12.79 lb.) Selectiva 2050 2kW 9,9 A 1930 W 24 V 50 A 6,1 kg (13.45 lb.) -
Seite 56: Selectiva 3 Kw
Selectiva 3 kW Netzspannung ~ 230 V, ±15% Netzfrequenz 50 / 60 Hz Netzabsicherung max. 16 A Mindestquerschnitt der Netzzuleitung 1,5 mm² (.002325 in²) Schutzklasse I (mit Schutzleiter) Max. zulässige Netzimpedanz Z am PCC keine Standby-Verbrauch EMV Emissionsklasse Abmessungen l x b x h 417 x 110 x 198 mm (16.42 in. - Seite 60 Fronius Worldwide - www.fronius.com/addresses Fronius International GmbH Froniusplatz 1 A-4600 Wels E-Mail: perfect.charging@fronius.com http://www.fronius.com Under www.fronius.com/addresses you will find all addresses of our sales branches and partner firms!
