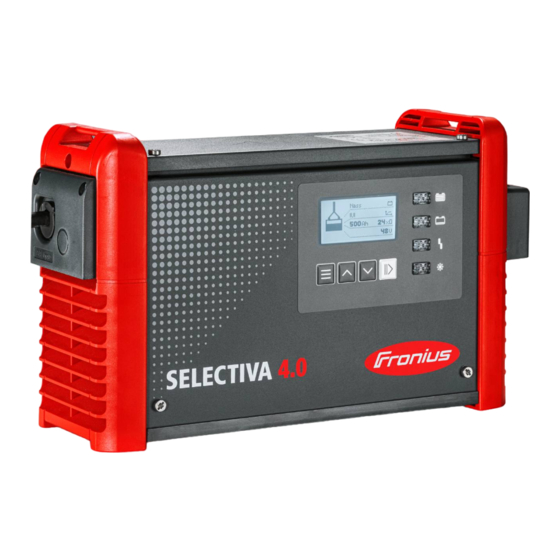

Selectiva 2040 2kW
Selectiva 2050 2kW
Selectiva 2060 2kW
Selectiva 2070 2kW
Selectiva 4020 2kW
Selectiva 4035 2kW
42,0426,0264,DE 018-21072020
Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
Serviceanleitung
Batterieladesystem
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fronius Selectiva 2040 2kW
Inhaltszusammenfassung für Fronius Selectiva 2040 2kW
- Seite 1 / Perfect Charging / Perfect Welding / Solar Energy Serviceanleitung Selectiva 2040 2kW Selectiva 2050 2kW Batterieladesystem Selectiva 2060 2kW Selectiva 2070 2kW Selectiva 4020 2kW Selectiva 4035 2kW 42,0426,0264,DE 018-21072020 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Informationen Vorwort und Sicherheitshinweise Geltungsbereich dieser Anleitung Allgemeines Sicherheit Erklärung Sicherheitshinweise Warnhinweise am Gerät Warnhinweise im Geräteinneren Fronius Technischer Support National (TSN) Bestellung von Ersatzteilen ESD-Schutzmaßnahmen Werkzeug und Messgeräte Erforderliche Werkzeuge Mess- und Prüfmittel Komponenten tauschen Allgemeines Sicherheit ESD-Bestimmungen Gerät öffnen... - Seite 4 Leistungsschild und Warnaufkleber Elektrische Prüfungen Schutzleiter-Widerstand Isolationswiderstand Schutzleiter-Strom Berührstrom Funktionsprüfungen Allgemeines Funktionsprüfung im Servicemenü Restliche Funktionsprüfungen im Servicemenü Netz - Ein/Ausschalt-Vorrichtungen Anzeige und Bedienelemente Dokumentation Dokumentation...
-
Seite 5: Allgemeine Informationen
Allgemeine Informationen... -
Seite 7: Vorwort Und Sicherheitshinweise
Vorwort und Sicherheitshinweise Geltungsbereich Diese Serviceanleitung gilt für folgende Produkte: dieser Anleitung 2 kW 2.0 Selectiva 2040 (4,010,460) Selectiva 2050 (4,010,461) Selectiva 2060 (4,010,462) Selectiva 2070 (4,010,463) Selectiva 4020 (4,010,470) Selectiva 4035 (4,010,471) 2 kW 2.0 Banner Selectiva 2040 (4,010,460,380) Selectiva 2050 (4,010,461,380) Selectiva 2060 (4,010,462,380) Selectiva 2070 (4,010,463,380) -
Seite 8: Erklärung Sicherheitshinweise
¡Mantener una ventilación adecuada durante la carga! Interrompere sempre la carica prima di scollegare il cavo di carica! Gas esplosivi. Evitare fiamme libere e scintille. Predisporre una ventilazione adeguata durante la carica! 42,0409,0419 Selectiva xxxx www.fronius.com Part No.: 4,010,xxx Ser. No.: xxxxxxxx xxxxxxxx 1~ NPE 230V 50/60Hz AC nom. -
Seite 9: Warnhinweise Im Geräteinneren
Temperature 2 Battery CR2032 controlled charging controlled charging Fronius Techni- Sollten Sie bei der Fehleranalyse Fragen haben, wenden Sie sich direkt an Ihren Fronius scher Support Technischen Support National (TSN). National (TSN) Bestellung von Informationen zu Ersatzteilen finden Sie im Online-Ersatzteilkatalog (OETK) unter: Ersatzteilen https://spareparts.fronius.com... -
Seite 10: Esd-Schutzmaßnahmen
ESD- Bei der Durchführung von Servicetätigkeiten besteht die Gefahr einer Beschädigung Schutzmaßnah- elektronischer Komponenten durch elektrische Entladung. Beachten Sie im Umgang mit elektronischen Komponenten stets die notwendigen Schutzmaßnahmen. Genauere Informationen hierzu finden Sie im weiteren Verlauf dieser Serviceanleitung. -
Seite 11: Werkzeug Und Messgeräte
Werkzeug und Messgeräte Erforderliche Torx Schraubendreher TX 20 Werkzeuge Torx Schraubendreher TX 25 Schlitz-Schraubendreher 3 mm Schlitz-Schraubendreher 6,5 mm Kreuz-Schraubendreher PH2 Steckschlüssel Steckschlüssel-Einsatz SW 13 mm Gabelschlüssel SW 13 mm Seitenschneider Spitzzange Drehmoment-Schrauber mit Bit-Einsatz 1 - 6 Nm Drehmoment-Ratsche 1 - 20 Nm Mess- und Digitales Multimeter Prüfmittel... -
Seite 13: Komponenten Tauschen
Komponenten tauschen... -
Seite 15: Allgemeines
Allgemeines Sicherheit GEFAHR! Lebensgefahr durch Berührung stromführender Bauteile bei geöffnetem Gerät. Ein elektrischer Schlag führt zu schweren Verletzungen oder Tod. ▶ Vor dem Öffnen, das Gerät ordnungsgemäß abschalten. ▶ Das Gerät vom Netz trennen. ▶ Das Gerät gegen Wiedereinschalten sichern und ein Schild anbringen. ▶... -
Seite 16: Esd-Bestimmungen
ESD-Bestimmun- HINWEIS! Beachten Sie beim Umgang mit elektronischen Bauteilen und Prints die ESD- Bestimmungen. Dazu gehören vor allem ESD-gerechte Verpackungen Arbeitsflächen Böden Sitzgelegenheiten Erdungsmöglichkeiten Handhabung Für einen unsachgemäß behandelten elektronischen Bauteil oder Print können keine Garantie- und Gewährleistungsansprüche geltend gemacht werden. -
Seite 17: Gerät Öffnen
Gerät öffnen 2 kW Falls vorhanden, muss der LED-Diffusor- Gerät öffnen streifen entfernt werden. Den LED-Diffusorstreifen entfernen. 2 Stk. Schraube M4x10 TX20 der Geräterahmen lösen. 4 Stk. Schraube M4x10 TX20 lösen. Den Gehäusemantel abnehmen. - Seite 18 Die Erdungslasche nach oben biegen. Das Display abstecken. Falls vorhanden, den LED-Streifen abstecken. 2 Stk. Schraube M4x10 TX20 lösen. Die Gehäusefront nach oben ziehen und entfernen. Die Isolierfolie abnehmen.
-
Seite 19: Display-Print Tauschen
Display-Print tauschen Display-Print aus- Das Gerät öffnen (siehe Kapitel Gerät bauen öffnen). Die Isolierfolie aufklappen. 3 Stk. Linsenschraube 4x9 TX20 lösen. Den Display-Print vom Display- Distanzrahmen nehmen. -
Seite 20: Display-Print Einbauen
Display-Print ein- Die Schutzfolie vom Display-Print bauen abziehen. Den neuen Display-Print auf den Dis- play-Distanzrahmen setzen. Den Display-Print mit 3 Stk. Linsen- schraube 4x9 montieren. Anzugsmoment = 1,5 Nm Die Isolierfolie aufklappen. WICHTIG! Darauf achten, dass sich die Isolierfolie zwischen Display und Gehäuse befin- det. - Seite 21 Die Gehäusefront montieren (siehe Kapitel Gerät schließen)
-
Seite 22: Netzkabel Tauschen
Netzkabel tauschen 2 kW 2 Stk. Schraube 4x20 TX20 entfernen. Netzkabel aus- Die AC-Anschlussplatte abnehmen. bauen Das Netzkabel vom Leistungsteil abstecken. Das Netzkabel nach Lösen der Rast- haken an der Zugentlastung vollständig durch die Öffnung führen. -
Seite 23: Kw Netzkabel Einbauen
Die Zugentlastung mit einem Schlitz- Schraubendreher durch Aufdrücken der Seitenwände entriegeln. Die Zugentlastung aufklappen. Das Netzkabel entnehmen. 2 kW Das Netzkabel in die Zugentlastung Netzkabel ein- einlegen. bauen Die Zugentlastung durch festes Drücken schließen. Das Netzkabel samt Zugentlastung durch die Öffnung in der AC- Anschlussplatte führen. - Seite 24 Das Netzkabel am Leistungsteil pol- richtig anstecken. Die AC-Anschlussplatte einsetzen und mit 2 Stk. Schraube 4x20 TX20 mon- tieren. Anzugsmoment = 1,5 Nm...
-
Seite 25: Ladeleitung Tauschen
Ladeleitung tauschen Ladeleitung aus- 2 Stk. Schraube 4x20 TX20 entfernen. bauen Die DC-Anschlussplatte abnehmen. 1 Stk. Schraube 4x20 TX20 entfernen und Zugentlastung abnehmen. 2 Stk. Sechskant-Mutter M8 SW13 lösen und die Ladeleitungen entfer- nen. Ladeleitung ein- Pos. Bezeichnung bauen Kabelschuh der Ladeleitung (1) (2) (3) (4) Scheibe M8 Messing... - Seite 26 WICHTIG! Den Zugentlastungs-Bügel so montie- ren, dass die Beschriftung des verwen- deten Leitungsquerschnitts zur Leitung zeigt. Den Zugentlastungs-Bügel aufsetzen und mit 1 Stk. Schraube 4x20 TX20 montieren. Anzugsmoment = 1,5 Nm 2 Stk. Mutter M8 SW13 festziehen. Anzugsmoment = 15 Nm...
- Seite 27 DC-Anschlussplatte einsetzen und mit 2 Stk. Schraube 4x20 TX20 fixieren. Anzugsmoment = 1,5 Nm...
-
Seite 28: Lüfter Tauschen
Lüfter tauschen Lüfter ausbauen 1 Stk. Schraube M4x10 TX20 am Geräterahmen AC-Seite entfernen. 1 Stk. Schraube 5x10 TX25 am Geräterahmen unten lösen. Die Rasthaken zusammendrücken. Den Geräterahmen mit Hilfe eines Schlitz-Schraubendrehers vom Gerät lösen. Den Geräterahmen abziehen. - Seite 29 Das Netzkabel abstecken (siehe Kapi- Netzkabel tauschen). Das Lüfterkabel am Leistungsteil abstecken. Den Rasthaken nach oben drücken. Den Lüfter mit der Lüfterhalterung ent- nehmen. Die beiden Rasthaken der Lüfterhalte- rung nach oben bzw. unten drücken. Den Lüfter herausziehen.
-
Seite 30: Lüfter Einbauen
Lüfter einbauen HINWEIS! Mögliche Sachschäden durch Ausfall des Lüfters. ▶ Den Lüfter am Gehäuse in die Lüfter- haltung drücken. Den Lüfter in die Lüfterhalterung ein- rasten. Anhand der Pfeile prüfen, ob der Lüfter korrekt eingebaut ist. Prüfen, ob die Lüfterflügel leicht dreh- bar sind. - Seite 31 Das Lüfterkabel am Leistungsteil anstecken. Das Netzkabel am Leistungsteil pol- richtig anstecken (siehe Kapitel Netz- kabel tauschen). Den Geräterahmen auf die Rasthaken aufsetzen und festdrücken. 1 Stk. Schraube 5x10 TX25 festzie- hen. Anzugsmoment = 3 Nm...
- Seite 32 1 Stk. Schraube M4x10 TX20 am Geräterahmen AC-Seite montieren. Anzugsmoment = 2,5 Nm...
-
Seite 33: Interne Batterie Tauschen
Interne Batterie tauschen 2 kW Den Gehäusemantel entfernen (siehe Batterie aus- Kapitel 2 kW Gerät öffnen). bauen Die Batterieverriegelung lösen. Die Batterie entnehmen. 2 kW HINWEIS! Batterie einbauen Mögliche Schäden am Gerät durch falsch gepolte Batterie. ▶ Die Batterie polrichtig einsetzen. Die Batterie polrichtig einsetzen. - Seite 34 Den Gehäusemantel montieren (siehe Kapitel 2 kW Gerät schließen).
-
Seite 35: Leistungsteil Tauschen
Leistungsteil tauschen Leistungsteil aus- Gehäuse entfernen (siehe Kapitel bauen Gerät öffnen) Netzkabel und Geräterahmen entfer- nen (siehe Kapitel Netzkabel tau- schen) Lüfter inklusive Lüfterhalterung entfer- nen (siehe Kapitel Lüfter tauschen) 2 Stk. Schraube M5x10 TX25 bei den Ladeleitungen entfernen. 1 Stk. Schraube M5x10 TX25 am EMV-Blech entfernen. -
Seite 36: Leistungsteil Einbauen
Leistungsteil ein- HINWEIS! bauen Mögliche Schäden am Gerät durch defekte Lötstellen. ▶ Das Leistungsteil beim Entfernen bzw. Einsetzen nur am Kühlkörper fassen, um es zu bewegen. Leistungsteil einschieben, dabei die Führungen in der Bodenplatte und dem Kühlkörper beachten. 1 Stk. Schraube M5x10 TX25 beim EMV-Blech montieren. - Seite 37 Für die Geräte Selectiva 2.0 muss die Softwareversion V1.9.4.0 PB oder höher verwen- det werden. Dazu folgendermaßen vorgehen: In das Menü „Service“ einsteigen. Den Code 7109 eingeben. Die Variante bestätigen. Einen USB-Stick mit der aktuellsten Soft- ware anstecken. Wurde eine passende Datei auf dem USB- Stick gefunden, erscheint der Menüpunkt „Update“.
-
Seite 38: Seriennummern Eingeben
Seriennummern Die Taste „Menü“ drücken um den Konfi- eingeben gurationsmodus auszuwählen. Durch Drücken der Taste „Pause/Start“ in das Konfigurationsmenü einsteigen. Den Code 7109 eingeben. Im Untermenü erscheint ein weiterer Menüpunkt „Service“. Im Servicemenü die Seriennummer mit der dazugehörigen Checksum eingeben (Checksum und Seriennummer ist am Leistungsschild ersichtlich) und mit „Save“... - Seite 39 Stimmt die Seriennummer mit der Checksum überein, so wird man im Ser- vicemenü weitergeführt. Das Service Menü besteht aus zwei Unter- menüs „Device Tests“ Funktionsprüfungen „Options Tests“ Optionstests WICHTIG! Der Menüpunkt „Device Tests“ Funkti- onsprüfungen muss ausgeführt wer- den, um den Fehler „551 - Hard- wareänderung erkannt“...
-
Seite 40: Gerät Schließen
Gerät schließen 2 kW Die Isolierfolie einsetzen. Gerät schließen Die Gehäusefront von oben einsetzen. 2 Stk. Schraube M4x10 TX20 montie- ren. Anzugsmoment = 2,5 Nm Falls vorhanden, den LED-Streifen anstecken. Die Erdungslasche auf Position bie- gen. Das Display anstecken. - Seite 41 Den Gehäusemantel aufsetzen und 4 Stk. Schraube M4x10 TX20 montie- ren. Anzugsmoment = 2,5 Nm Die Geräterahmen mit 2 Stk. Schraube M4x10 TX20 montieren. Anzugsmoment = 2,5 Nm Falls vorhanden, den LED-Diffusor- streifen,durch Drücken einsetzen.
-
Seite 43: Sicherheitstechnische Überprüfung
Sicherheitstechnische Überprüfung... -
Seite 45: Sicherheitstechnische Überprüfung
Abweichungen der Messwerte oder der Prüfschritte kommen. Sollte es in Ihrem Land keine entsprechenden Anforderungen und Normen geben, emp- fiehlt Fronius diese Prüfung dennoch durchzuführen. Die sicherheitstechnische Überprüfung nur bei einem vollständig zusammengebauten Gerät durchführen. - Seite 46 Isolationswiderstand Der Wert der Mess-Spannung der Messeinrichtung muss mindestens der Bemes- sungsspannung des zu prüfenden Gerätes gegen Erde entsprechen, jedoch nicht weniger als 500 V Gleichspannung Der Mess-Strom muss mindestens 1 mA betragen (dies entspricht einem Lastwider- stand von 0,5 MW). Fluke 6200, A3-S Schutzleiter-Strom Der Innenwiderstand der Schutzleiterstom-Messeinrichtung darf höchstens 5 W...
-
Seite 47: Sichtprüfungen
Sichtprüfungen Allgemeines Bei der Sichtprüfung sind die nachfolgend beschriebenen Prüfungen ohne weiteres Zer- legen des Gerätes durchzuführen. Zur Sicherheit beitragende Teile dürfen keine offen- sichtlichen Mängel aufweisen. Des weiteren sind Mängel anzuführen, welche bei der Sichtprüfung zu einer Gefährdung führen können. Erkennbare Mängel, die Anlass anderer Gefährdungen sein können, müssen eine sofor- tige Instandsetzung oder Einschränkung der weiteren Verwendung bis zur Mängelbehe- bung nach sich ziehen. -
Seite 48: Elektrische Prüfungen
Elektrische Prüfungen Schutzleiter- Auf eine sichere Trennung des zu prüfenden Gerätes vom AC-Netz achten. Netzzu- Widerstand leitung (L1, N, PE) darf nicht angeschlossen sein. Sicherheitsvorschriften beachten! Auf eine sichere Trennung des zu prüfenden Gerätes von der Batterie achten. Die Ladeleitungen dürfen nicht angeschlossen sein. Es dürfen keine Erdverbindungen vorhanden sein Beim Ladegerät dürfen keine zusätzlichen Optionen angeschlossen sein Trennung von PC und anderen Verbindungen ist erforderlich... -
Seite 49: Isolationswiderstand
Isolationswider- WARNUNG! stand Ein elektrischer Schlag kann tödlich sein! Bei der Isolationswiderstands-Prüfung wird zum Teil mit Hochspannung gemessen. Vor Beginn der Prüfung, muss das Verfahren vollständig verstanden werden. Die folgen- den Sicherheitsmaßnahmen einhalten: ▶ Messung nur nach bestandener Schutzleiter-Widerstandsprüfung durchführen ▶... -
Seite 50: Schutzleiter-Strom
DC +/- DC +/- DC +/- Beispiel: Messung des Isolationswiderstandes 1 Messeinrichtung 2 Ladegerät 9 Messleitung WARNUNG! Ein elektrischer Schlag kann tödlich sein! Kondensatoren können bei der Isolati- onswiderstands-Messung aufgeladen werden. Nach der Isolationswiderstands-Messung müssen alle geprüften Potentiale auf Span- nungsfreiheit gemessen werden, bevor die sicherheitstechnische Überprüfung fortge- setzt wird. - Seite 51 durchflossenen Leiter in unmittelbarer Nähe befinden oder keine anderen Verbraucher am selben Stromkreis hängen. Direktes Verfahren - Messung des Schutzleiter-Stroms mit Stromzange über PE-Leiter 1 Messeinrichtung 2 Ladegerät 8 Isolierte Aufstellung des Prüflings Beispiel: Messung des Schutzleiter-Stroms über 9 Messleitung PE-Leiter direkt am Ladegerät Differenzstrom-Verfahren - Messung des Schutzleiter-Stroms mit Stromzange über N- und L-Leiter...
-
Seite 52: Berührstrom
Berührstrom Folgende Punkte sind vor der Berührstrom-Messung zu beachten: Die Messung nur nach bestandener Schutzleiter-Strommessung Das Gerät muss sich im Lademodus befinden Gemessen wird zwischen einem geerdeten Punkt und den berührbaren, leitfähigen, nicht mit dem Schutzleiter verbundenen Teil. Der Berührstrom darf 0,5 mA nicht übersteigen. (6.2) (6.2) 1-2kΩ... -
Seite 53: Funktionsprüfungen
Funktionsprüfungen Allgemeines Das Servicemenü wird im Falle einer Reparatur benötigt, zur Wiederherstellung der Seriennummer zum Durchführen der Funktionstests zum Quittieren des Statuscode 551 (welcher nach einem Leistungsteiltausch ange- zeigt wird Wird ein Z-Leistungsteil verbaut, so wird eine Hardwareänderung erkannt und der Fehler „551 - Hardwareänderung erkannt“... - Seite 54 Der Menüpunkt „Service“ besteht aus zwei weiteren Wahlmöglichkeiten: Device Tests Options Tests Der Menüpunkt „Device Tests“ beinhaltet drei Tests: „Fan Test“ (Lüftertest) „Current Test“ (Messung des Lade- stromes) „Voltage Test“ (Messung der Aus- gangsspannung)
-
Seite 55: Lüftertest
Lüftertest Um den Lüftertest zu starten, den Menüpunkt „Fan“ auf „ON“ stellen. Der Lüfterstrom (Ifan) und die Lüfter- versorgungsspannung (Uprim) wer- den zur Kontrolle angezeigt. Die Testdauer beträgt 20 Sekunden. Nach der Durchführung des Tests wird der Menüpunkt mit einem Häkchen markiert. Messung des Ladestromes Vorbereitung: Die Ladeleitung kurzschließen... -
Seite 56: Restliche Funktionsprüfungen Im Servicemenü
Messung der Ausgangsspannung Vorbereitung: Den Kurzschluss der Ladeleitungen aufheben. Das Gerät im Leerlauf betreiben. Die Messung der Ausgangsspannung vorbereiten. Voltage Test „ON“ Um die Messung der Ausgangsspannung zu starten, den Menüpunkt „Voltage Test“ auf „ON“ stellen. Die Ausgangsspannung ( Voltage) wird zur Kontrolle angezeigt. -
Seite 57: Netz - Ein/Ausschalt-Vorrichtungen
Netz - Ein/ Nachweis der Funktion ist durch Messen oder Sichtprüfung zu erbringen. Ausschalt-Vor- richtungen Überprüfung AC- und DC-Trennen (Lastfrei durchführen) AC-Trennen ® Ladegerät muss ausschalten DC-Trennen ® Ladegerät muss Ladung unterbrechen AC und DC zuschalten Die Funktion der Kontrollanzeigen und Bedienelemente ist zu überprüfen. Anzeige und Anzeige auf Funktion prüfen Bedienelemente... -
Seite 58: Dokumentation
Prüfer zu begründen und zu dokumentieren Gilt die Prüfung als nicht bestanden, das betreffende Gerät deutlich als unsicher markieren und den Betreiber informieren. Das Gerät darf nicht mehr in Betrieb genommen werden. Das Prüfprotokoll für die „Sicherheitstechnische Überprüfung“ ist am Fronius-Partnerweb zu finden. - Seite 60 FRONIUS INTERNATIONAL GMBH Froniusstraße 1 A-4643 Pettenbach AUSTRIA contact@fronius.com www.fronius.com Under www.fronius.com/contact you will find the addresses of all Fronius Sales & Service Partners and locations.
