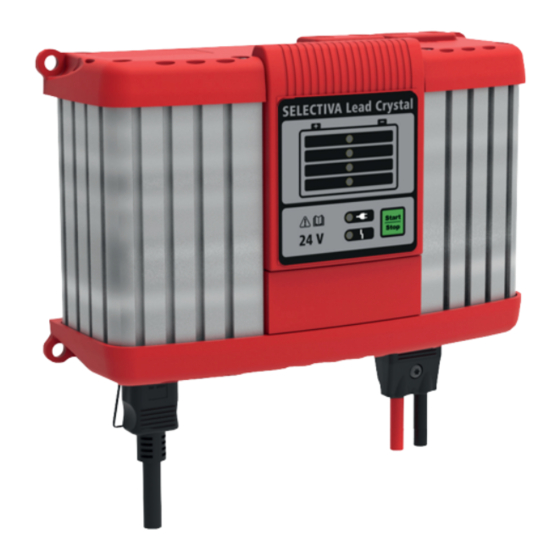

- Seite 1 Perfect Charging / Perfect Welding / Solar Energy Bedienungsanleitung Selectiva 1020E / 1030E / 2010E / 2015E / 2020E / 2032E / 2040E Batterieladesystem 42,0426,0040,DE 007-14072020 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsvorschriften..........................Allgemeines ............................Bestimmungsgemäße Verwendung...................... Umgebungsbedingungen........................Netzanschluss............................Gefahren durch Netz- und Ladestrom ....................Gefahr durch Säuren, Gase und Dämpfe ..................... Allgemeine Hinweise zum Umgang mit Batterien ................. Selbst- und Personenschutz ......................... Sicherheitsmaßnahmen im Normalbetrieb.................... EMV Geräte-Klassifizierungen......................EMV-Maßnahmen..........................Datensicherheit ............................. Wartung .............................. -
Seite 5: Sicherheitsvorschriften
Sicherheitsvorschriften Allgemeines Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gefertigt. Dennoch drohen bei Fehlbedienung oder Missbrauch Gefahr für Leib und Leben des Bedieners oder Dritte, das Gerät und andere Sachwerte des Betreibers, die effiziente Arbeit mit dem Gerät. Alle Personen, die mit der Inbetriebnahme, Bedienung, Wartung und Instandhaltung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein,... -
Seite 6: Gefahren Durch Netz- Und Ladestrom
Das kann Gerätetypen in Form von: Anschluss-Beschränkungen, Anforderungen hinsichtlich maximal zulässiger Netzim- pedanz oder Anforderungen hinsichtlich minimal erforderlicher Kurzschluss-Leistung betreffen. jeweils an der Schnittstelle zum öffentlichen Netz siehe Technische Daten In diesem Fall muss sich der Betreiber oder Anwender des Gerätes versichern, ob das Ge- rät angeschlossen werden darf, gegebenenfalls durch Rücksprache mit dem Energiever- sorgungs-Unternehmen. -
Seite 7: Allgemeine Hinweise Zum Umgang Mit Batterien
Keine Werkzeuge oder elektrisch leitende Metalle auf die Batterie legen, um Kurzschlüsse zu vermeiden. Batteriesäure darf keinesfalls in die Augen, auf Haut oder Kleidung geraten. Schutzbrillen und geeignete Schutzkleidung tragen. Säurespritzer sofort und gründlich mit klarem Was- ser abspülen, notfalls Arzt aufsuchen. Allgemeine Hin- Batterien vor Schmutz und mechanischer Beschädigung schützen. -
Seite 8: Emv Geräte-Klas-Geräte Der Emissionsklasse A: Sifizierungen
Nach dem Einbau ist ein frei zugänglicher Netzstecker erforderlich. EMV Geräte-Klas- Geräte der Emissionsklasse A: sifizierungen Sind nur für den Gebrauch in Industriegebieten vorgesehen. Können in anderen Gebieten leitungsgebundene und gestrahlte Störungen verursa- chen. Geräte der Emissionsklasse B: Erfüllen die Emissionsanforderungen für Wohn- und Industriegebiete. Dies gilt auch für Wohngebiete, in denen die Energieversorgung aus dem öffentlichen Niederspan- nungsnetz erfolgt. -
Seite 9: Sicherheitstechnische Überprüfung
Sicherheitstech- Der Hersteller empfiehlt, mindestens alle 12 Monate eine sicherheitstechnische Überprü- nische Überprü- fung am Gerät durchführen zu lassen. fung Eine sicherheitstechnische Überprüfung darf nur von einer dazu befähigten Elektro-Fach- kraft durchgeführt werden nach Veränderung, nach Ein- oder Umbauten, nach Reparatur, Pflege und Wartung, mindestens alle 12 Monate. -
Seite 10: Allgemeine Informationen
¡Mantener una ventilación adecuada durante la carga! Interrompere sempre la carica prima di scollegare il cavo di carica! Gas esplosivi. Evitare fiamme libere e scintille. Predisporre una ventilazione adeguata durante la carica! 42,0409,0419 A-4600 Wels www.fronius.com Active Inverter xxxxE Art. Nr.: 4,010,xxx xxxxxxxx EMC Emission ~230V 50/60Hz;xxxW... - Seite 11 Funktionen erst nach vollständigem Lesen der Bedienungsanleitung anwen- den. Mögliche Zündquellen, sowie Feuer, Funken und offenes Licht von der Batterie fernhalten. Explosionsgefahr! Durch Ladung entsteht Knallgas in der Batterie. Batteriesäure ist ätzend und darf keinesfalls in Augen, auf Haut oder Kleidung geraten.
-
Seite 12: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Sicherheit WARNUNG! Gefahr durch Fehlbedienung. Schwerwiegende Personen- und Sachschäden können die Folge sein. ► Beschriebene Funktionen erst anwenden, wenn folgende Dokumente vollständig ge- lesen und verstanden wurden: ► Bedienungsanleitung, ► sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicher- heitsvorschriften, ►... -
Seite 13: Sicherheitskonzept - Serienmäßige Schutzeinrichtungen
Sicherheitskon- Die Kompetenz der neuen Ladegeräte endet nicht bei den funktionalen Ausstattungsmerk- zept - serienmäßi- malen, auch punkto Sicherheit zeigen sich die Active Inverter bestens gerüstet. Folgende Sicherheitsmerkmale sind serienmäßig: Schutzeinrichtun- Der Verpolschutz verhindert eine Beschädigung oder Zerstörung der Batterie oder des Ladegerätes. -
Seite 14: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Allgemeines Zu beachten: Auf Grund von Firmware-Aktualisierungen können Funktionen an Ihrem Gerät verfügbar sein, die in dieser Bedienungsanleitung nicht beschrieben sind oder umgekehrt. Zudem können sich einzelne Abbildungen geringfügig von den Bedienelementen an Ihrem Gerät unterscheiden. Die Funktionsweise dieser Bedienelemente ist jedoch identisch. WARNUNG! Gefahr durch Fehlbedienung. -
Seite 15: Anschlüsse
Anschlüsse Funktion AC Input - Netzbuchse Netzkabel-Sicherungsbügel montieren. Anschluss P2 - I/O-Port für Optionen am I/O-Port. Anschluss P1 - Buchse Ladeka- zusätzlich auch für Optionen exter- ner Stop, temperaturgeführtes La- den. Gehäuse-Unterseite Funktion Display abnehmbar Anschluss P3 - Visual Port zum Anschließen des Displays in- tern. -
Seite 16: Option Haltebügel Und Option Zugentlastung Für Ladekabel Montieren
Option Haltebü- Zu beachten: gel und Option Das Drehmoment für alle Schrauben be- Zugentlastung für trägt 2,5 Nm (1.84 ft. lb.). Ladekabel mon- tieren Haltebügel montieren: Schrauben (1) lösen. Haltebügel (2) mit den zuvor gelösten Schrauben montieren. Zugentlastung montieren: Schraube (3) lösen. Zugentlastung (4) für Ladekabel mit der zuvor gelösten Schraube montie- ren. -
Seite 17: Vorbereitung Für Sicherheitsschloss
Vorbereitung für Das Sicherheitsschloss ist nicht im Liefer- Sicherheits- umfang enthalten. schloss Die Befestigung eines Sicherheitsschlos- ses ist nur möglich an der Gehäuserille gemäß Abbildung. an der exakt gegenüberliegende Ge- häuserille. mit Distanzscheibe M8 DIN 125 oder DIN 134, angeordnet gemäß Abbil- dung. -
Seite 18: Montage
Montage Bei Montage des Ladegeräts an einem festen Untergrund, verwenden Sie die in der Ver- packung integrierte Bohrschablone. Bei Einbau des Ladegeräts in einen Schaltschrank (oder ähnlichen abgeschlossenen Räu- men) durch Zwangsbelüftung für eine ausreichende Wärmeabfuhr sorgen. Der Rundum- abstand um das Gerät muss 10 cm (3.94 in.) betragen. Um auch die Zugänglichkeit der Stecker zu gewährleisten, ergibt sich folgender Platzbe- darf - Abmessungen in mm (in.): 247 (9.72) -
Seite 19: Batterie Laden
Batterie laden Ladevorgang VORSICHT! starten Gefahr beim Laden einer defekten Batterie oder bei falscher Ladespannung. Sachschäden können die Folge sein. ► Vor Beginn des Ladevorgangs sicherstellen, dass die zu ladende Batterie voll funkti- onsfähig ist und die Ladespannung des Geräts der Batteriespannung entspricht. Netzkabel mit Ladegerät verbinden und am Netz anstecken. -
Seite 20: Ladevorgang Abschließen
Ladevorgang ab- WARNUNG! schließen Gefahr infolge von Knallgasentzündung durch Funkenbildung beim vorzeitigen Ab- stecken des Ladesteckers. Schwerwiegende Personen- und Sachschäden können die Folge sein. ► Vor dem Abstecken des Ladesteckers, Taste Stop / Start drücken, um den Ladevor- gang zu beenden. Taste Stop/Start drücken, um Ladevorgang abzuschließen. -
Seite 21: Setup-Menü
Setup-Menü Allgemeines Im Setup-Menü wählen Sie den Kennlinientyp entsprechend der zu ladenden Batterie oder der Anforderung, gemäß beiliegendem Kennlinien-Datenblatt. In das Setup- Zu beachten: Menü einsteigen Das Ladekabel nicht mit der Batterie verbinden. Bei angeschlossenem Ladestecker ist keine Auswahl eines Kennlinientyps möglich. Netzkabel mit Ladegerät verbinden und am Netz anstecken. -
Seite 22: Fehlerdiagnose, Fehlerbehebung
Fehlerdiagnose, Fehlerbehebung Sicherheit WARNUNG! Gefahr eines elektrischen Schlages. Schwere Verletzungen oder Tod können die Folge sein. ► Vor Öffnen des Gerätes: ► Gerät vom Netz trennen. ► Verbindung zur Batterie trennen. ► Ein verständliches Warnschild gegen Wiedereinschalten anbringen. ► Mit Hilfe eines geeigneten Messgerätes sicherstellen, dass elektrisch geladene Bau- teile (z.B. -
Seite 23: Ladefehler
Ladefehler Anzeige Betriebsbereit leuchtet, Anzeige Störung blinkt, Anzeige Ladezustand 1/ 2/3/4 blinkt Ursache: Zeitüberschreitung in der entsprechenden Ladephase oder Batterieka- pazität zu hoch. Behebung: Korrekten Kennlinientyp gemäß beiliegendem Kennlinien-Datenblatt wählen und Ladevorgang wiederholen. Ursache: Batterie defekt (Zellenkurzschluss, starke Sulfatierung). Behebung: Batterie prüfen und gegebenenfalls austauschen. -
Seite 24: Technische Daten
Technische Daten Erklärung Die Technischen Daten befinden sich auf dem Kennlinien-Datenblatt, das dem Gerät bei- liegt. - Seite 28 FRONIUS INTERNATIONAL GMBH Froniusstraße 1 A-4643 Pettenbach AUSTRIA contact@fronius.com www.fronius.com Under www.fronius.com/contact you will find the addresses of all Fronius Sales & Service Partners and locations.
